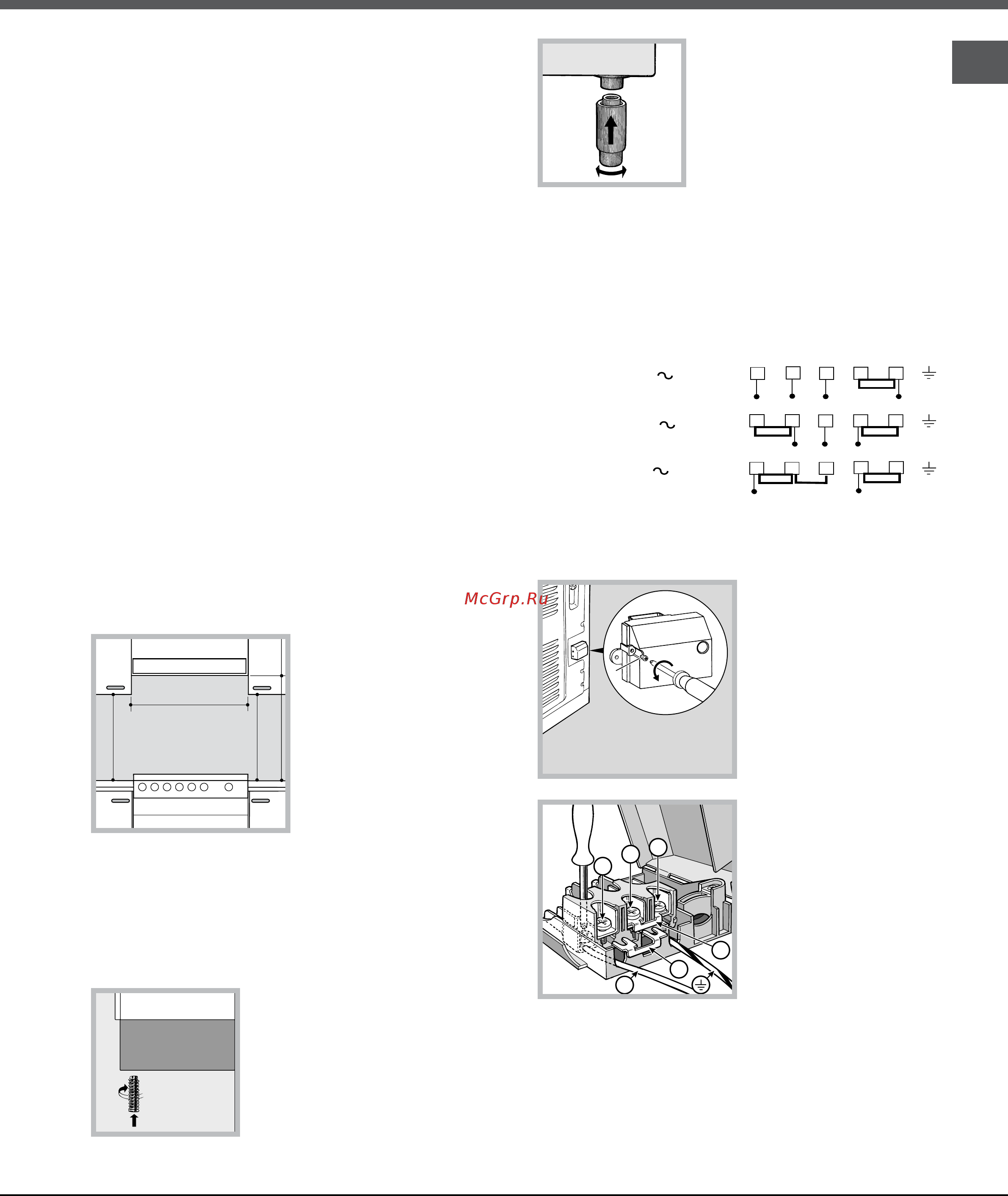

17
KZ
! Жаңа құрылғыны іске қоспас бұрын нұсқаулық
кітапшасын мұқият оқып шығыңыз. Мұнда
құрылғыны қауіпсіз орнату және оны пайдалану
туралы маңызды ақпараттар қамтылған.
! Келешекте анықтама ретінде қарау үшін пайдалану
нұсқаулығын сақтап қойыңыз. Құрылғы сатылса,
біреуге берілсе немесе көшірілсе, iнұсқаулар онымен
бірге болатынына көз жеткізіңіз.
! Құрылғыны нұсқауларға сәйкес арнайы біліктілігі
бар маман орнатуға тиіс.
! Кез келген түрде реттеу немесе қызмет көрсету
қажет болса, оны құрылғыны токтан ажыратқаннан
кейін орындау керек.
Орналастыру және түзулеу
! Құрылғыны биіктігі плитаның биіктігінен аспайтын
шкафтардың қасына орнатуға болады.
! Құрылғының артқы жағына тиіп тұратын қабырға
жанғыш емес, қызуға төзімді материалдан (T 90°C)
жасалғанына көз жеткізіңіз.
Құрылғыны дұрыс орнату үшін:
• Оны ас үйге, залға немесе тұрғын үйге қойыңыз
(ваннаға қоймаңыз).
• Плитаның жоғарғы жағы шкафтан жоғары
болса, құрылғыны олардан кем дегенде 200 мм
қашықтықта орнату керек.
• Пеш қабырғаға
ілінетін шкафтың астына
орнатылса, осы шкаф пен
плитаның жоғарғы жағы
арасында кем дегенде
420 мм ара қашықтық
болуы тиіс.
Қабырғаға ілінетін
шкафтар жанғыш
болса, бұл қашықтықты
700 мм-ге дейін үлкейту
керек (суретті қараңыз).
• Пештің артқы жағына немесе бүйірлеріне 200 мм-
ден жақын жерге жалюзи орнатпаңыз.
• Қалқалар қатысты пайдалану нұсқаулығындағы
нұсқауларға сәйкес орнатылуы тиіс.
Түзулеу
Құрылғыны түзулеу қажет
болса, плита түбінің әрбір
бұрышындағы орындарына
реттелетін аяқтарын* бұраңыз
(суретті қараңыз).
Құрылғымен бірге берілетін
аяқтар* плита түбінің астынғы
жағындағы тесіктерге
кигізіледі.
Электр қосылымдары
Электр кабелін орнату
Кабель төмендегі жалғау сызбасына сәйкес
қолданылатын электр қосылым түріне сай болуы
тиіс.
Электр кабелін дұрыс орнату үшін:
1. Контактілер
тақтасындағы «V»
бұрандасын босатып,
қақпағын ашу үшін оны
тартыңыз (суретті
қараңыз).
2. «А» қосылым
тірегін (суретті
қараңыз) жоғарыда
көрсетілген жалғау
сызбасына сәйкес
орналастырыңыз.
Контактілер тақтасы
бір фазалық 230 В
қосылымына арналған:
1, 2 және 3 контактілері
бір-біріне қосылады; 4-5 жалғастырғышы контактілер
тақтасының төменгі аумағында орналасқан.
3. «N» және
сымдарын сызбаға (суретті
қараңыз) сәйкес орналастырып, контактілер
тақтасының бұрандаларын мүмкін болғанша мықтап
қатайту арқылы қосылымды жасаңыз.
4. Қалған сымдарды 1-2-3 контактілеріне
орналастырып, бұрандаларды қатайтыңыз.
Орнату
СОРҒЫШ
Мин.
420
мм.
Мин.
420
мм.
сорғышпен мин.
650
мм.
сорғышсыз мин. 700 мм.
Мин.
600
мм.
V
1
2
3
N
A
B
1 2
3
4
5
1 2 3 4 5
1
2
3
4
5
R
S
T
N
R
S
N
R
N
400 3N
H05RR-F 5x2.5 CEI-UNEL 35363
H05VV-F 5x2.5 CEI-UNEL 35746
400V 2N
H05RR-F 4x4 CEI-UNEL 35363
H05VV-F 4x4 CEI-UNEL 35746
230V
H05RR-F 3x4 CEI-UNEL 35363
H05VV-F 3X4 CEI-UNEL 35746
