При подключении управляющих устройств
с таймером или таймеров избегатɶ
подаɱɭ питаниɹ к этим устройствам от
их коммутирующих контактов. Их питание
в зависимости от типа устройства должно
осуществляться с помощью прямого
подсоединения к сети или с помощью батарей.
ɂɧформацииɸ о подключениɢ термостата
комнатной температуры см. электрическую
схему.
Насос системы.
Для информации по электрическому
подключению насоса системы см.
электрическую схему.

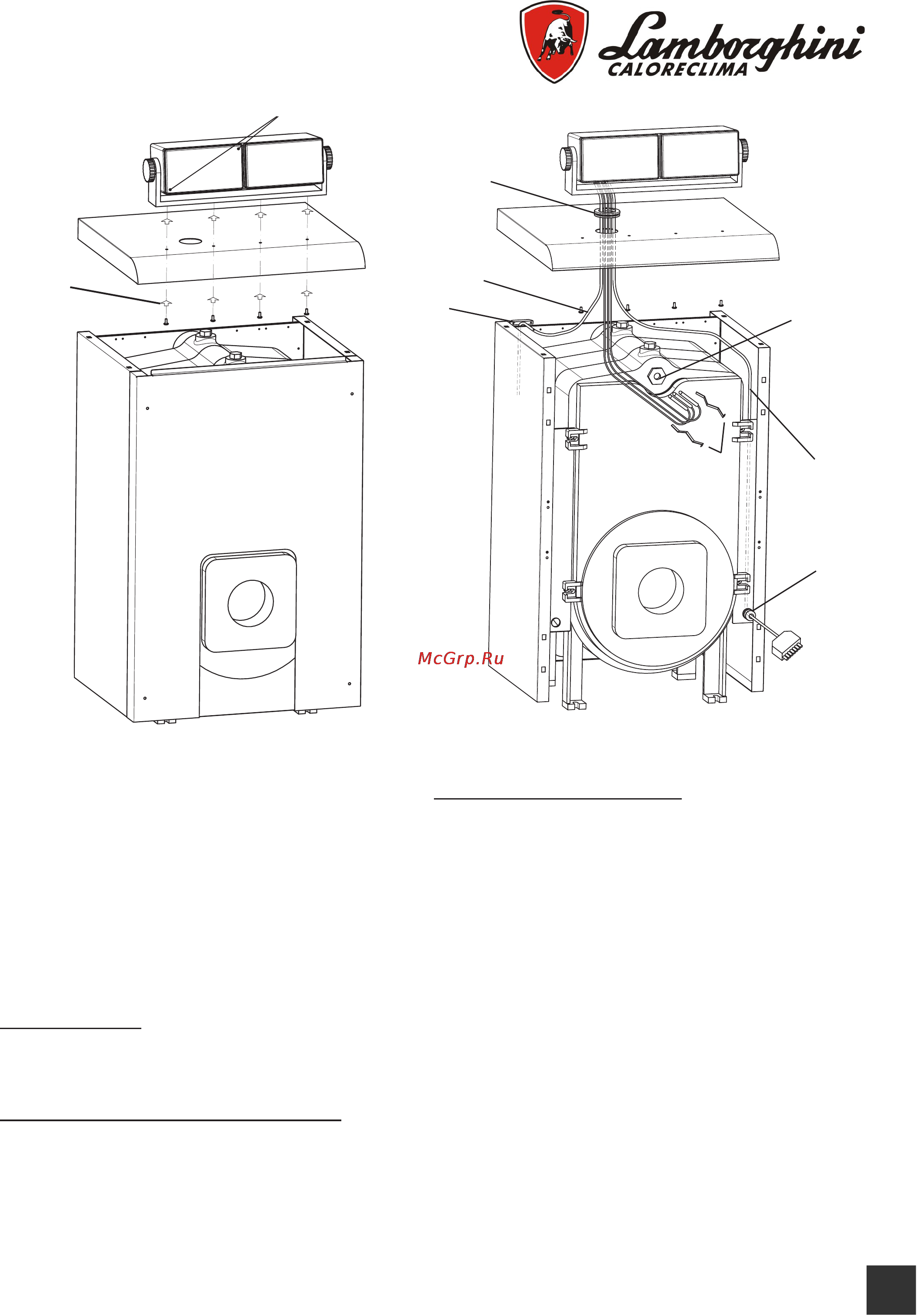

Монтаж приборного щитка (рисунок 2)
Сняв крышку котла, можно смонтировать
приборный щиток котла.
Закрепить приборный щиток с помощью
4 винтов, поставляемых в комплекте, как
показано на рисунке 2.
Для доступа к внутренней клеммной коробке
приборного щитка отвинтить винты панели
(ɪɢɫ.2).
Ɋɢɫ.2
Винты
Проход кабелей (рисунок 3)
Для закрепления кабелей и температурных
зондов выполнить следующее:
- Пропустить кабель питания, кабель горелки,
зонд температуры, зонд безопасности, зонд
термометра через кабельную муфту 1.
- Вставьте датчик в держатель оболочки зонда 2
с двух контактных пластин 8
- Закрепить кабель питания 3 с помощью
кабельной муфты 4, поставляемой в комплекте.
- Пропустить кабель питания горелки вдоль
боковой стенки котла и закрепить его с помощью
кабельной муфты 5.
- Присоединить к кабелю горелки 6 разъем
горелки 7 (поставляется в комплекте к горелке)
в соответствии с электрической схемой.
Ɋɢɫ.3
Приборный
щиток
1
2
3
4
6
5
7
Винты панели
8
