РЭ ВПМ MF (Редакция 10) 2016 39
4.5.3 Настройка портов весов
4.5.3.1 Настройка порта Ethernet
Настройка порта осуществляется аналогично п. 2.4.3.1.
4.5.3.2 Настройка порта RS-232.
Порт может быть настроен на работу с компьютером или со сканером штрихкодов.
4.5.4 Режим on-line
В режиме on-line, весы передают параметры каждой транзакции (результат взвешивания,
время взвешивания, код товара и т. д.), сразу после её завершения. Параметры передаются по ин-
терфейсу RS-232, Ethernet, а так же записываются на карту памяти (если она установлена в весах).
Результаты записей транзакций могут использоваться для системного анализа товарооборота.
Формат передачи данных описан на CD, входящем в комплект поставки.
Часы (4.5.1)
Карта
памяти
(4.5.5)

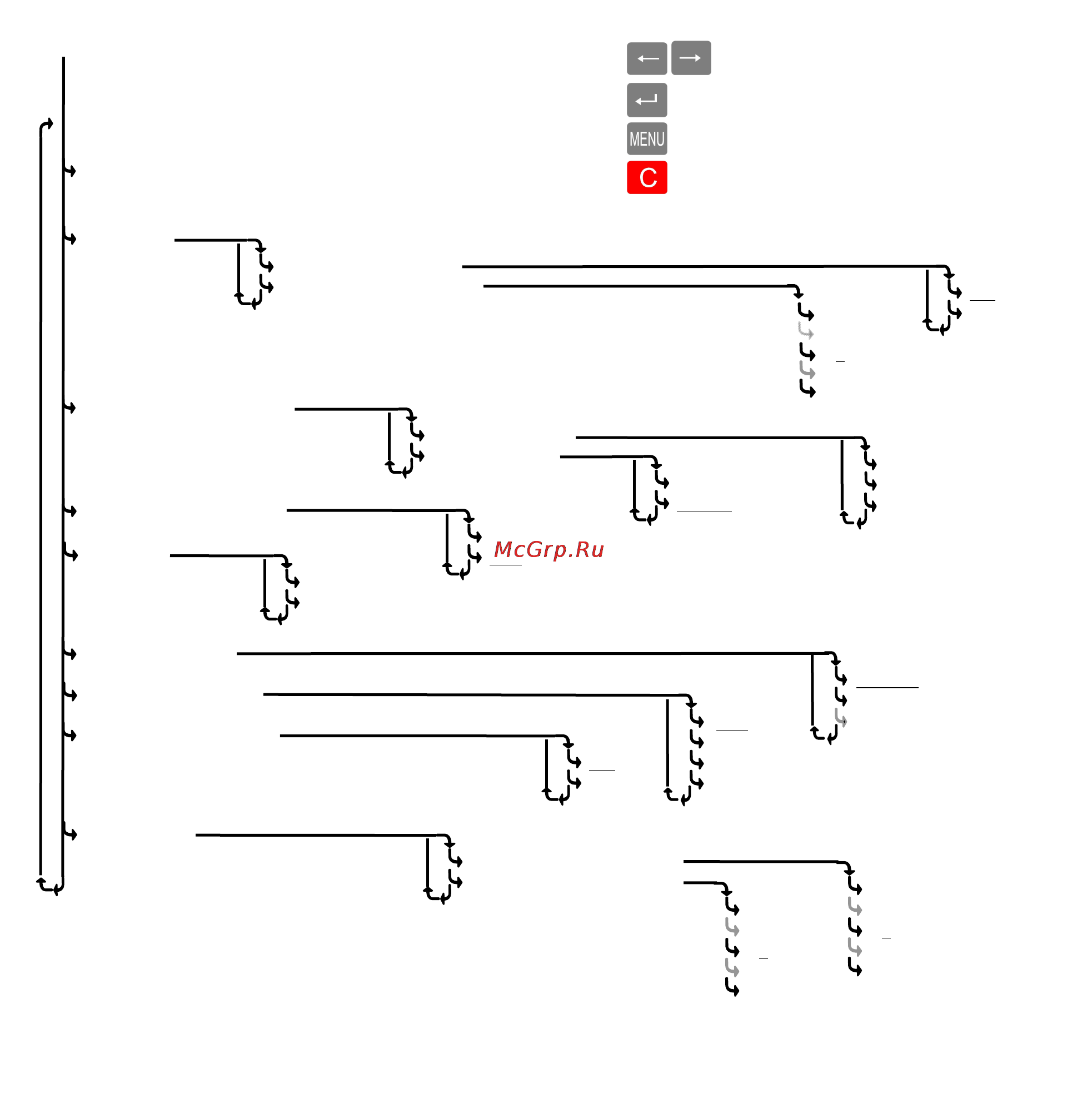

Рис. 22. Меню установки параметров
Использование кнопок:
- перебор пунктов меню
- выбор пункта меню
- возврат на уровень выше
- выход из меню
Подчеркнуты значения заводской установки.
Режим on-line (4.5.4)
Печать чека (4.5.2.1)
Контрастность (4.5.2.2)
Ethernet (4.5.3.1)
RS-232 (4.5.3.2)
Запись
Чтение
ON
OFF
Компьютер
Сканер
Подсветка (4.5.9.1)
Контрастность (4.5.9.2)
0
- - -
5
- - -
9
0
- - -
5
- - -
9
Русский
English
- - - - - - - - -
ON
OFF
IP адрес
Маска подсети
Сетевой порт
ON
OFF
0.00
0.000
0
0.0
Принтер
Настройка портов (4.5.3)
0
- - -
5
- - -
9
Language (4.5.6)
Формат цены (4.5.7)
Звуковой сигнал (4.5.8)
Индикатор
