РЭ ВПМ MF (Редакция 10) 2016 49
9 Потребляемая мощность не более, Вт,.………….……...….............……...……...…….100
10 Габаритные размеры (длина, ширина, высота), не более, мм:
- весов ВПМ_Ф .…………………………………...….……..………....……..….410, 380, 450
- весов ВПМ_Т .………….……………...……………………………….…....... 410, 380, 470
11 Масса весов нетто/брутто*, кг:
- ВПМ_Ф.……………………….……………………………….….…...…........……......6,5/8,0
- ВПМ_Ф1.………………………………………………..….…….…...…........……......6,6/8,1
- ВПМ_Т…………………………………………………………………………………6,7/8,0
- ВПМ_Т1.……………………….…….…...…........……………………………….........6,8/8,1
*Масса брутто - масса полного комплекта весов, Табл. 8, в упаковке.
12 Вид печати...…………………………….……………..…...................……..Термопринтер
13 Скорость печати, мм в секунду .......................……………..….…...………..…………..60
14 Тип штрихового кода ...............…….........................……...…..……...…................EAN-13
15 Внешний диаметр рулона с этикетками, не более, мм ………..……….……….………85
16 Внутренний диаметр рулона с этикетками, не менее, мм …........................……….....40
17 Ширина ленты рулона с этикетками, мм ................................................…........…….….60
18 Ширина этикеток, мм……………………………………….…….….…...…......….…….58
19 Длина этикеток, мм …..........................................................................................от 30 до 90
20 Внешний диаметр рулона чековой ленты, не более, мм …………………......….……..40
21 Внутренний диаметр рулона чековой ленты, не менее, мм …..................……….…....12
22 Ширина рулона чековой ленты, мм………………………………….................………..57
23 Срок службы термоголовки, км бумаги не менее. ..……………….…...……...…...…...50
24 Средний срок службы весов 8 лет.
5.4 Комплектность
Табл. 9
Наименование Кол-во Примечание
Весы печатающие
1
Одна из модификаций
Сетевой адаптер
1
Интерфейсный кабель
1
RS-232, длина 2,5м
Весы электронные. Серии МК, ТВ, ВЭМ, В1, ВК, ЕК, ВПМ
1
DVD диск
Весы печатающие ВПМ. Паспорт
1
5.5 Описание интерфейсов
Весы оснащены двумя интерфейсами параллельно обслуживающими две среды обмена:
- RS-232 (универсальный последовательный порт);
- Ethernet (протокол TCP/IP).
Одновременное подключение весов к сети RS-232 и Ethernet не рекомендуется.
При подсоединении кабелей будьте внимательны. Следите за совпадением ключей вилок и
розеток разъемов при их стыковке во избежание выхода весов из строя.
5.5.1 Интерфейс RS-232
Весы являются ведомым устройством. Скорость обмена данными 57600 бод. Прием и пере-
дача байта осуществляется через универсальный асинхронный приемопередатчик последователь-
ным потоком 10 бит:
- 1 стартовый бит;
- 8 бит данных;
- 1 стоповый бит.

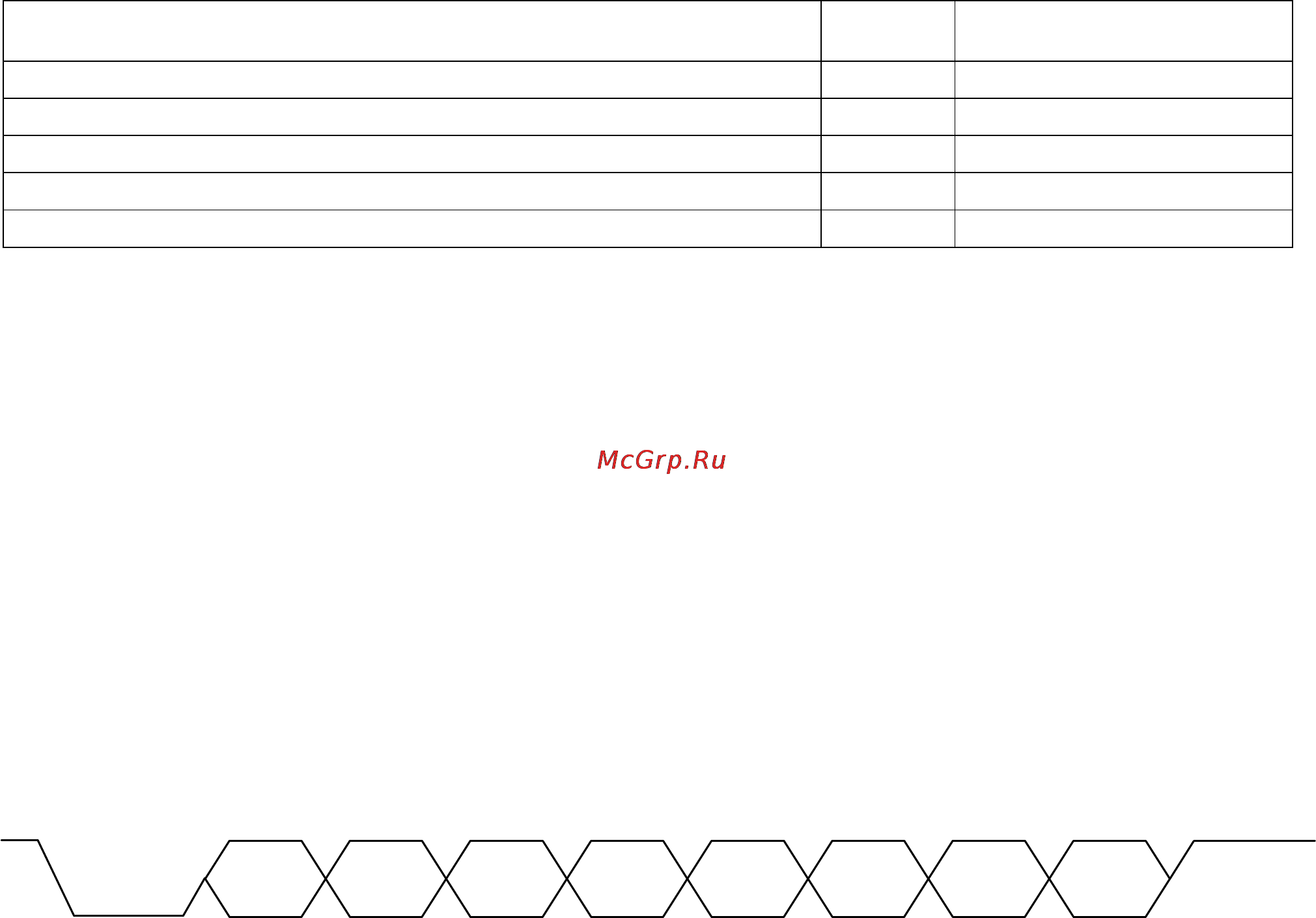

Рис. 24 - Диаграмма приема/передачи байта
START
STOP
D0
D1
D2
D3
D4
D5
D6
D7
