50 РЭ ВПМ MF (Редакция 10) 2016
При работе в среде RS-232 к компьютеру возможно подключение только одних весов.
Подключение весов к компьютеру осуществляется кабелем, Рис. 25, входящим в комплект
поставки весов.

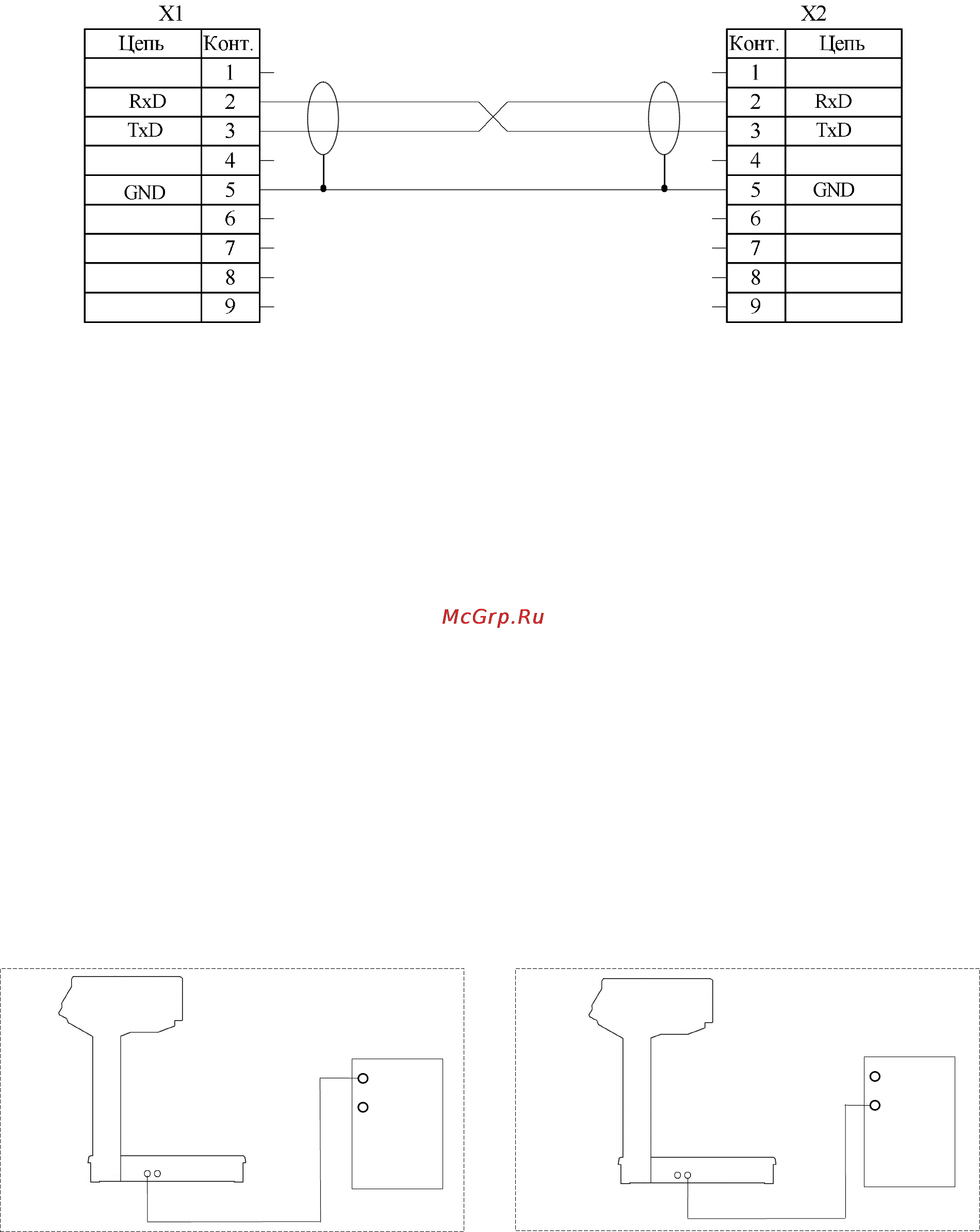

Рис. 25 - Интерфейсный кабель RS-232
Указания по электромонтажу:
Электрические цепи вести кабелем КММ (0,12÷0,2) мм или аналогичным.
Надёжная работа интерфейса обеспечивается при длине кабеля не более 15м.
5.5.2 Интерфейс Ethernet
Настройки должны быть определены системным администратором, обслуживающим локаль-
ную сеть.
Подключение весов к сети Ethernet осуществляется стандартным кабелем. Кабель в комплект
поставки не входит.
Для обмена данными весов с компьютером используется два типа протоколов:
- протокол UDP. Используется для поиска весов в рамках локальной сети. По этому протоко-
лу пользовательской программой в сеть отсылается сообщение-запрос для всех весов. Весы так же
по протоколу UDP отвечают своим идентификатором, содержащим персональный IP-адрес, и да-
ют возможность программе составить список весов, находящихся в сети и готовых к обмену дан-
ными.
- протокол TCP. Используется для установки соединения между пользовательской програм-
мой и конкретными весами; передачи данных, необходимых для работы весов; считывания дан-
ных для анализа и служебной информации. Варианты подключения весов приведены на Рис. 26 и
Рис. 27.
Рис. 26 - Подключение весов: а - RS-232, б - Ethernet
Х1, Х2 - розетка DB9-F, с кожухом
б
ПК
Ethernet
а
ПК
RS-232
