РЭ ВПМ MF (Редакция 10) 2016 53

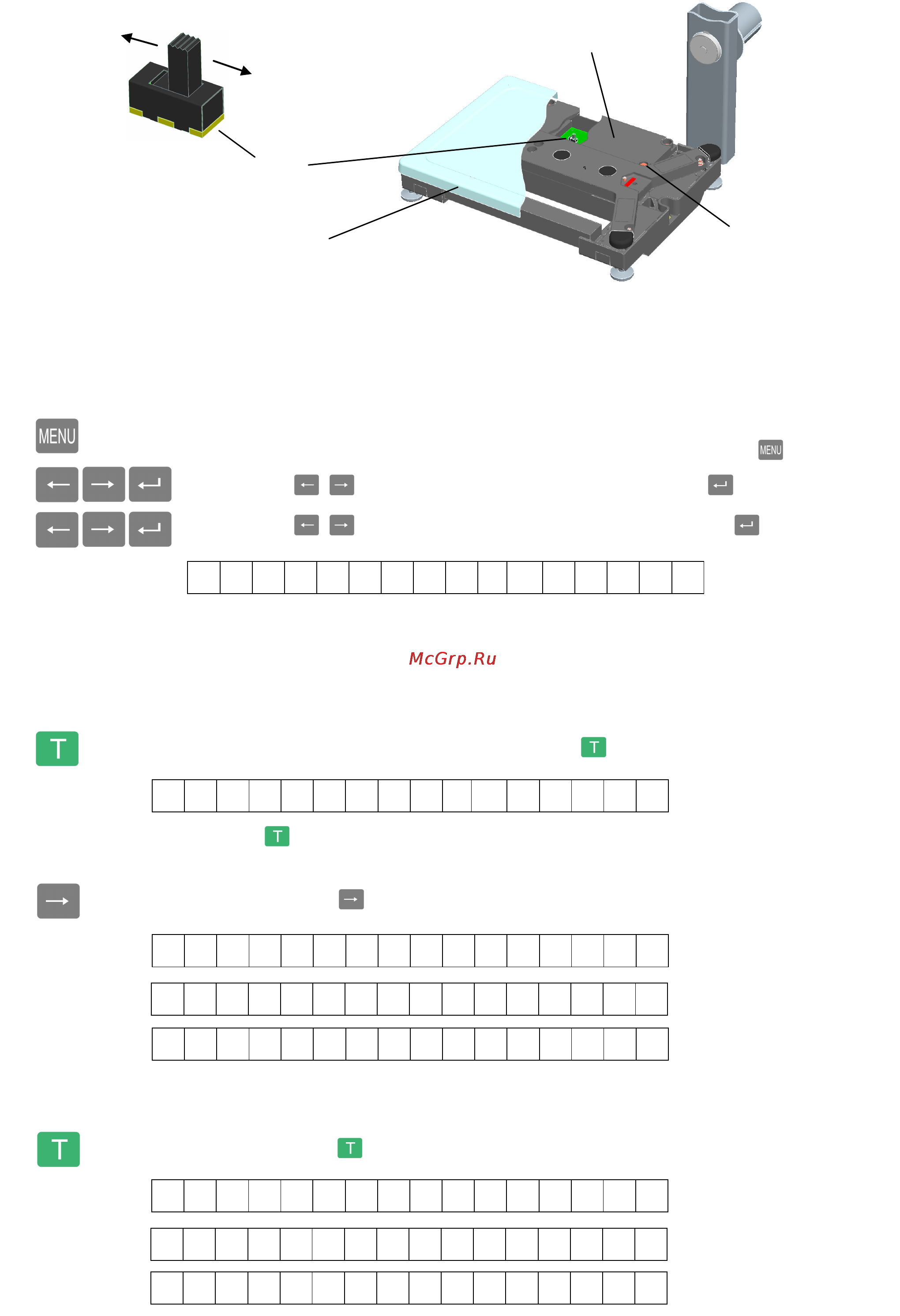

Рис. 29 - Юстировка весов
- установить весы по уровню в горизонтальном положении с помощью регулировочных но-
жек;
Примечание - Символ «Х» обозначает любую цифру.
- выдержать весы, включенные в режим юстировки, не менее 10 минут;
- перед началом юстировки весы несколько раз нагрузить весом, близким к Max
2
;
- убедиться, что чашка весов не касается посторонних предметов;
Примечание - Кнопку нажимать при установившемся режиме. Индикацией установив-
шегося режима является прекращение мигания точки на индикаторе массы.
- установить в центр чашки весов эталонные гири класса точности М1 по ГОСТ 7328-2001
массой равной: 6 кг для весов ВПМ-6.2_; 15 кг для весов ВПМ-15.2_; 30 кг для весов ВПМ-32.2_;
Индикация:
6 . 0 0 0 C L B 6
1 5 . 0 0 0 C L B 1 5
3 0 . 0 0 0 C L B 3 0
Для весов ВПМ-6.2_
Для весов ВПМ-15.2_
Для весов ВПМ-32
.
2_
Индикация:
0 . 0 0 0 C L B 6
0 . 0 0 0 C L B 1 5
0 . 0 0 0 C L B 3 0
Для весов ВПМ-6.2_
Для весов ВПМ-15.2_
Для весов ВПМ-32
.
2_
Нажать кнопку .
Индикация:
X . X X X C L B 0
Индикация:
0 . 0 0 0 C L B 0
Нажать кнопку .
Включить весы и войти в меню администратора для чего во время прохож-
дения теста индикации нажать и удерживать нажатой кнопку .
Кнопками ,
выбрать пункт «Калибровка». Нажать .
Кнопками , выбрать пункт «Калибр. массы». Нажать .
При ненагруженной чашке нажать кнопку .
Грузоприемная
платформа
Коммутационное
устройство
Переключатель
«Юстировка»
«Работа»
Место нанесения оттиска
поверительного клейма
