Carte Gigabit Ethernet DGE-530T
19
Fonction de diagnostic des câbles
Le VCT, Virtual Cable Tester (Testeur de câble virtuel) est une fonction qui examine la qualité
et les caractéristiques d'un câble réseau qui a été connecté à la DGE-530T. Cette fonction
permettra à l'utilisateur de détecter et d'afficher des problèmes potentiels de câbles comme des
circuits ouverts, des courts-circuits et des discordances d’impédance. La distance de la faute
peut être située avec une précision d'environ un mètre. Pour installer cette fonction, allez dans
le répertoire du CD fourni avec ce périphérique et cliquez sur le fichier exécutable Setup VCT
qui lancera le programme d'installation du VCT.

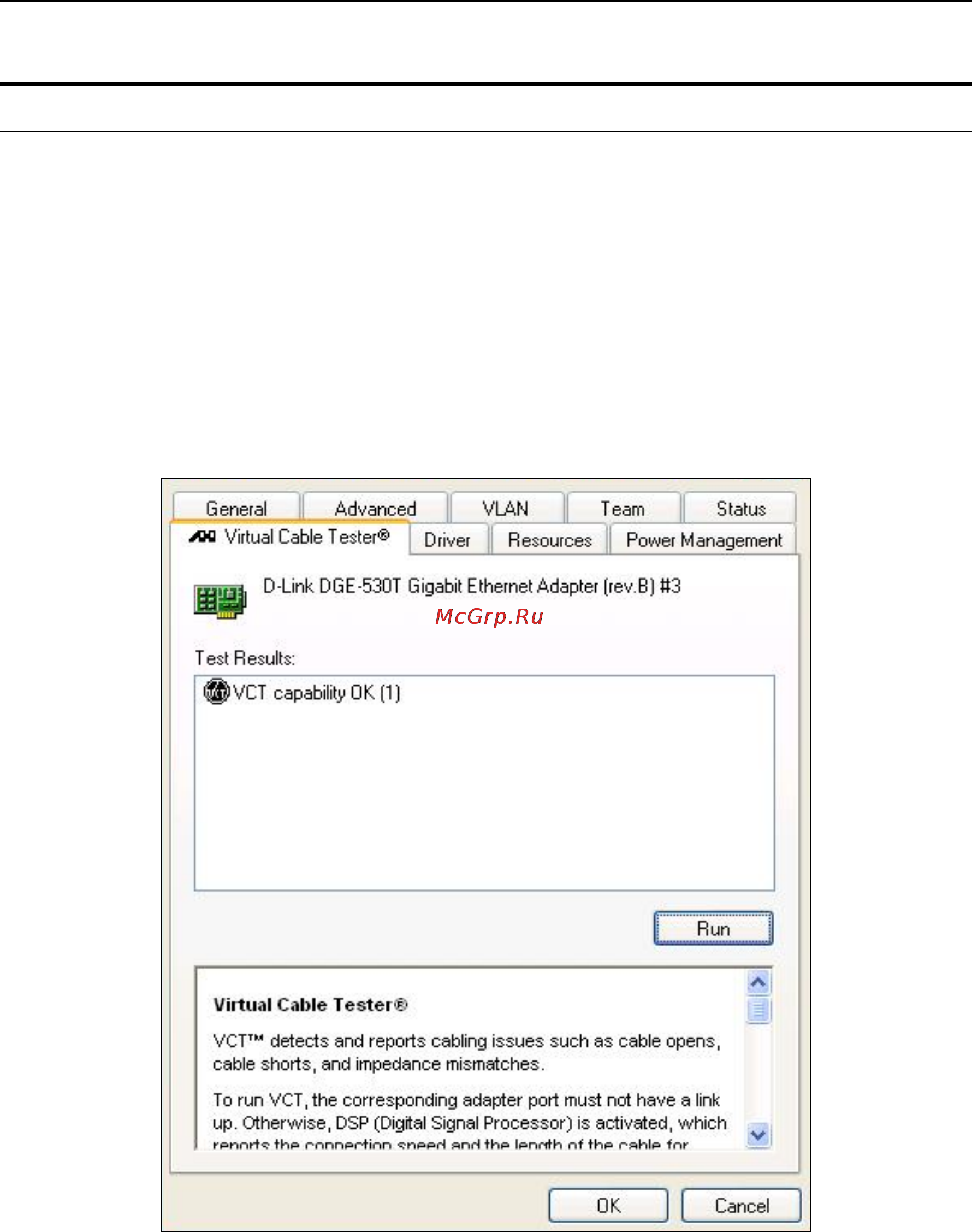

Pour afficher les paramètres VCT de votre DGE-530T, ouvrez d'abord l'utilitaire D-Link
Network Control (Contrôle réseau de D-Link) qui se trouve dans le panneau de configuration
de votre ordinateur. Une fois ouvert, cliquez sur l'onglet Virtual Cable Tester (Testeur de câble
virtuel) , ce qui affichera la fenêtre suivante :
Pour démarrer le diagnostic, déconnectez d'abord le câble de son nœud final distant afin qu'il y
ait juste un câble ouvert connecté à la DGE-530T. Cliquez sur la carte appropriée dans
l'arborescence affichée ci-dessus et cliquez ensuite sur le bouton Run (Exécuter). Les résultats
qui apparaîtront dans le tableau à côté du câble correspondant afficheront l'état de ce câble et
la distance jusqu'à la faute. L'état du test sera présenté à la fin du diagnostic. Si la carte
sélectionnée est connectée et a une liaison montante, le DSP, Digital Signal Processor
(Processeur de signal numérique) sera activé et affichera la vitesse de la connexion (10, 100,
1000 Mbits/s) et la longueur du câble.
