Locus mobi-3g street [2/2] Гарантийные обязательства

Содержание

• Воздействие на здоровье 1
• Звуковая индикация 1
• Меры предосторожности 1
• Назначение и краткое описание принципа работы 1
• Перед использованием 1
• Режим аварийного отключения 1
• Рекомендации по размещению 1
• Сведения по безопасности 1
• Световая индикация 1
• Страница 1 1
• _ работоспособности изделия 2
• Гарантийные обязательства 2
• Гарантийный срок установленный изготовителем двенадцать месяцев со дня продажи 2
• Для снятия устройства приема с кронштейна вам потребуется отвертка с плоским концом немного отогните пластмассовый фиксатор и переместите корпус вверх внимание отгибание фиксатора на большое расстояние может привести к его поломке 2
• Закрепите кронштейн на стене при помощи шурупов при креплении на кирпичную или бетонную стену предварительно вставьте дюбели в отверстия в стене 2
• Запрещается демонтировать соединительные разъемы с антенного кабеля это неизбежно приведет к потере 2
• Зафиксируйте антенный кабель при помощи хомута на кронштейне 2
• И прекращению гарантии 2
• Отметки о приемке 2
• Отметки о продаже 2
• Подключите вилку usb источника питания к устройству 2
• Подключите вилку антенного кабеля к розетке устройства покрытия для удобства используйте ключ 2
• Подключите вилку антенного кабеля к розетке устройства приема 2
• Подключите источник питания к сети 220в засветится зеленый индикатор система готова к работе 2
• При продаже изделия продавец обязан правильно заполнить гарантийный талон 2
• При протягивании кабеля через стены внутри помещения диаметр отверстия должен быть не менее 10 мм передавливание и излом кабеля не допустимы минимальный радиус изгиба применяемого кабеля не менее 50 мм 2
• Прокладка антенного кабеля 2
• Расположите устройство покрытия на горизонтальной поверхности 2
• Режим аварийного отключения 2
• Рекомендации по размещению 2
• Страница 2 2
• Усилитель ьзэсв оэ усилитель ьзэсв ю источник питания антенный кабель испытаны и признаны годными к эксплуатации на корпусе каждого усилителя нанесен заводской номер в гарантийный талон ставится печать отк и серийные номера усилителей 2
• Установите устройство приема следующим способом наденьте на кронштейн и сдвиньте вниз до щелчка 2
• Установка и подключение устройства покрытия 2
• Установка и подключение устройства приема 2

Похожие устройства

• Locus mobi-3g street plus Инструкция по эксплуатации
• Locus MOBI-900 country Инструкция по эксплуатации
• Logicom spy-c tank Инструкция по эксплуатации
• Logitech ultrathin touch mouse t630 Инструкция по эксплуатации
• Logitech harmony ultimate Инструкция по эксплуатации
• Logitech harmony touch Инструкция по эксплуатации
• Logitech wireless combo mk270 Инструкция по эксплуатации
• Logitech wireless presenter r700 Инструкция по эксплуатации
• Logitech wireless keyboard type - s Инструкция по эксплуатации
• Logitech wireless keyboard folio type for ipad air Инструкция по эксплуатации
• Logitech Headset H540 USB Инструкция по эксплуатации
• Logitech Ultimate Ears 600 Инструкция по эксплуатации
• Logitech Ultimate Ears 300 Инструкция по эксплуатации
• Logitech Wireless Presenter R400 Инструкция по эксплуатации
• Lumme lu-258 Инструкция по эксплуатации
• Lux lada priora sedan, прямоугольные дуги, 692070 Инструкция по эксплуатации
• Lux lada priora sedan, аэродинамические дуги, 690489 Инструкция по эксплуатации
• Lux lada kalina universal, прямоугольные дуги, 692025 Инструкция по эксплуатации
• Lux lada kalina universal, аэродинамические дуги, 690502 Инструкция по эксплуатации
• Lux lada kalina/granta, datsun on-do/me-do sedan/hatchback, прямоугольные дуги, 692018 Инструкция по эксплуатации

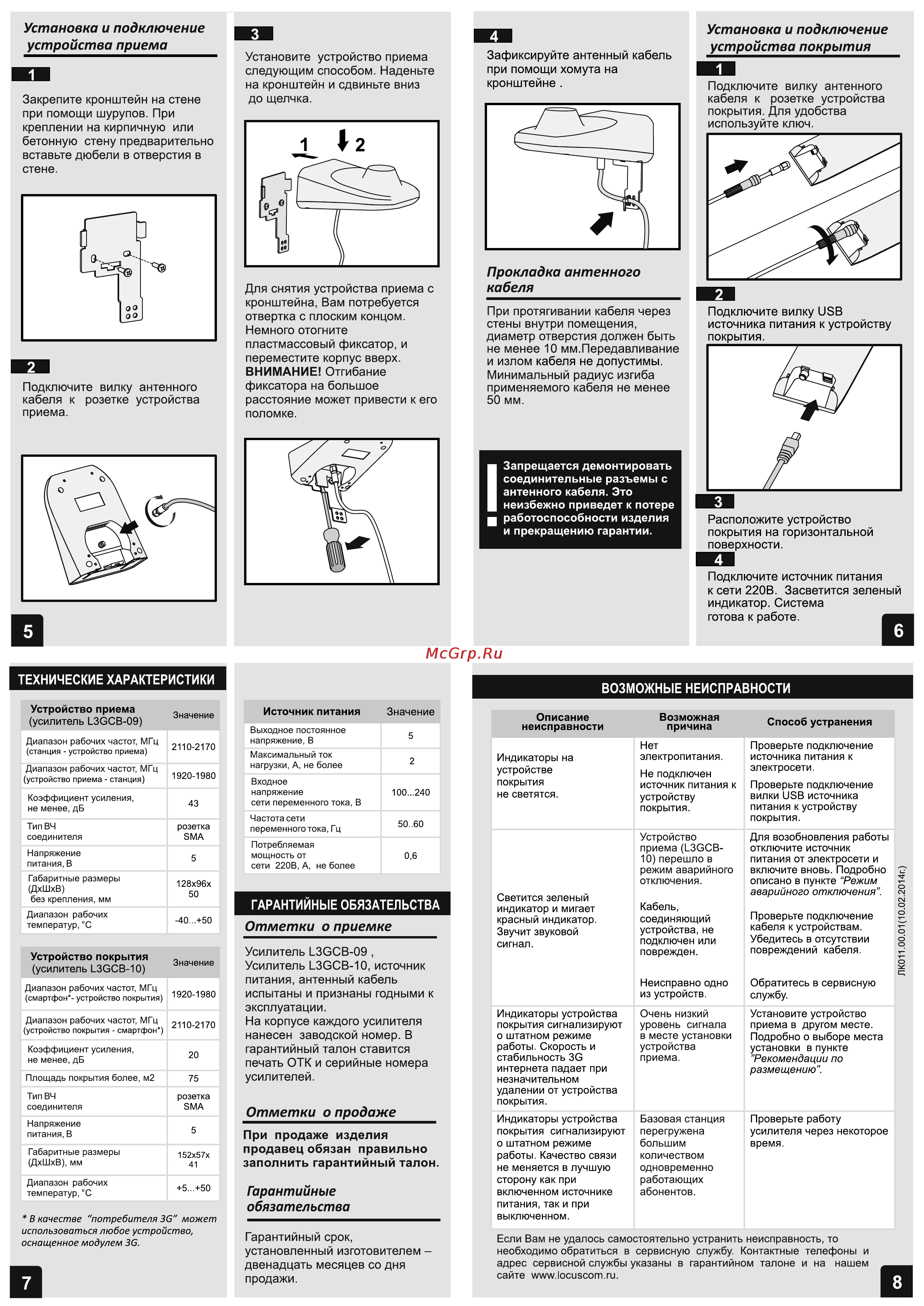

Установка и подключение устройства приема 1 Закрепите кронштейн на стене при помощи шурупов При креплении на кирпичную или бетонную стену предварительно вставьте дюбели в отверстия в стене 2 Подключите вилку антенного кабеля к розетке устройства приема 3 4 Установите устройство приема следующим способом Наденьте на кронштейн и сдвиньте вниз до щелчка Для снятия устройства приема с кронштейна Вам потребуется отвертка с плоским концом Немного отогните пластмассовый фиксатор и переместите корпус вверх ВНИМАНИЕ Отгибание фиксатора на большое расстояние может привести к его поломке Зафиксируйте антенный кабель при помощи хомута на кронштейне Прокладка антенного кабеля Установка и подключение устройства покрытия 1 Подключите вилку антенного кабеля к розетке устройства покрытия Для удобства используйте ключ 2 При протягивании кабеля через стены внутри помещения диаметр отверстия должен быть не менее 10 мм Передавливание и излом кабеля не допустимы Минимальный радиус изгиба применяемого кабеля не менее 50 мм Запрещается демонтировать соединительные разъемы с антенного кабеля Это неизбежно приведет к потере _ работоспособности изделия и прекращению гарантии Подключите вилку USB источника питания к устройству Расположите устройство покрытия на горизонтальной поверхности 4 Подключите источник питания к сети 220В Засветится зеленый индикатор Система готова к работе 6 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Диапазон рабочих частот МГц станция устройство приема Диапазон рабочих частот МГц устройство приема станция Коэффициент усиления не менее дБ Значение 2110 2170 1920 1980 43 ТипВЧ соединителя розетка SMA Напряжение питания В 5 Габаритные размеры ДхШхВ без крепления мм 128х96х 50 Диапазон рабочих температур С 40 50 Устройство покрытия усилитель ЬЗОСВ Ю Источник питания Значение Выходное постоянное напряжение В 5 Максимальный ток нагрузки А не более 2 Входное напряжение сети переменного тока В Частота сети переменного тока Гц Потребляемая мощность от сети 220В А не более Ю0 240 Значение Диапазон рабочих частот МГц 2110 2170 устройство покрытия смартфон Коэффициент усиления не менее дБ 20 Площадь покрытия более м2 75 ТипВЧ соединителя розетка SMA Напряжение питания В 5 Габаритные размеры ДхШхВ мм 152х57х 41 Диапазон рабочих температур С 5 50 В качестве потребителя Зв может использоваться любое устройство оснащенное модулем 3 3 Описание неисправности Индикаторы на устройстве покрытия не светятся Возможная причина Нет электропитания Не подключен источник питания к устройству покрытия 50 60 Отметки о приемке Усилитель ЬЗЭСВ ОЭ Усилитель ЬЗЭСВ Ю источник питания антенный кабель испытаны и признаны годными к эксплуатации На корпусе каждого усилителя нанесен заводской номер В гарантийный талон ставится печать ОТК и серийные номера усилителей Отметки о продаже При продаже изделия продавец обязан правильно заполнить гарантийный талон Гарантийные обязательства Гарантийный срок установленный изготовителем двенадцать месяцев со дня продажи Способ устранения Проверьте подключение источника питания к электросети Проверьте подключение вилки USB источника питания к устройству покрытия Устройство приема ЬЗОСВ10 перешло в режим аварийного отключения Для возобновления работы отключите источник питания от электросети и включите вновь Подробно описано в пункте Режим Кабель соединяющий устройства не подключен или поврежден Проверьте подключение кабеля к устройствам Убедитесь в отсутствии повреждений кабеля Неисправно одно из устройств Обратитесь в сервисную службу Индикаторы устройства покрытия сигнализируют о штатном режиме работы Скорость и стабильность ЗС интернета падает при незначительном удалении от устройства покрытия Очень низкий уровень сигнала в месте установки устройства приема Установите устройство приема в другом месте Подробно о выборе места установки в пункте Индикаторы устройства покрытия сигнализируют о штатном режиме работы Качество связи не меняется в лучшую сторону как при включенном источнике питания так и при выключенном Базовая станция перегружена большим количеством одновременно работающих абонентов 0 6 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА Диапазон рабочих частот МГц смартфон устройство покрытия 1920 1980 7 ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ Светится зеленый индикатор и мигает красный индикатор Звучит звуковой сигнал ЛК011 00 01 10 02 2014г Устройство приема усилитель 1_з6св 09 аварийного отключения Рекомендации по размещению Проверьте работу усилителя через некоторое время Если Вам не удалось самостоятельно устранить неисправность то необходимо обратиться в сервисную службу Контактные телефоны и адрес сервисной службы указаны в гарантийном талоне и на нашем сайте www locuscom ru 8
