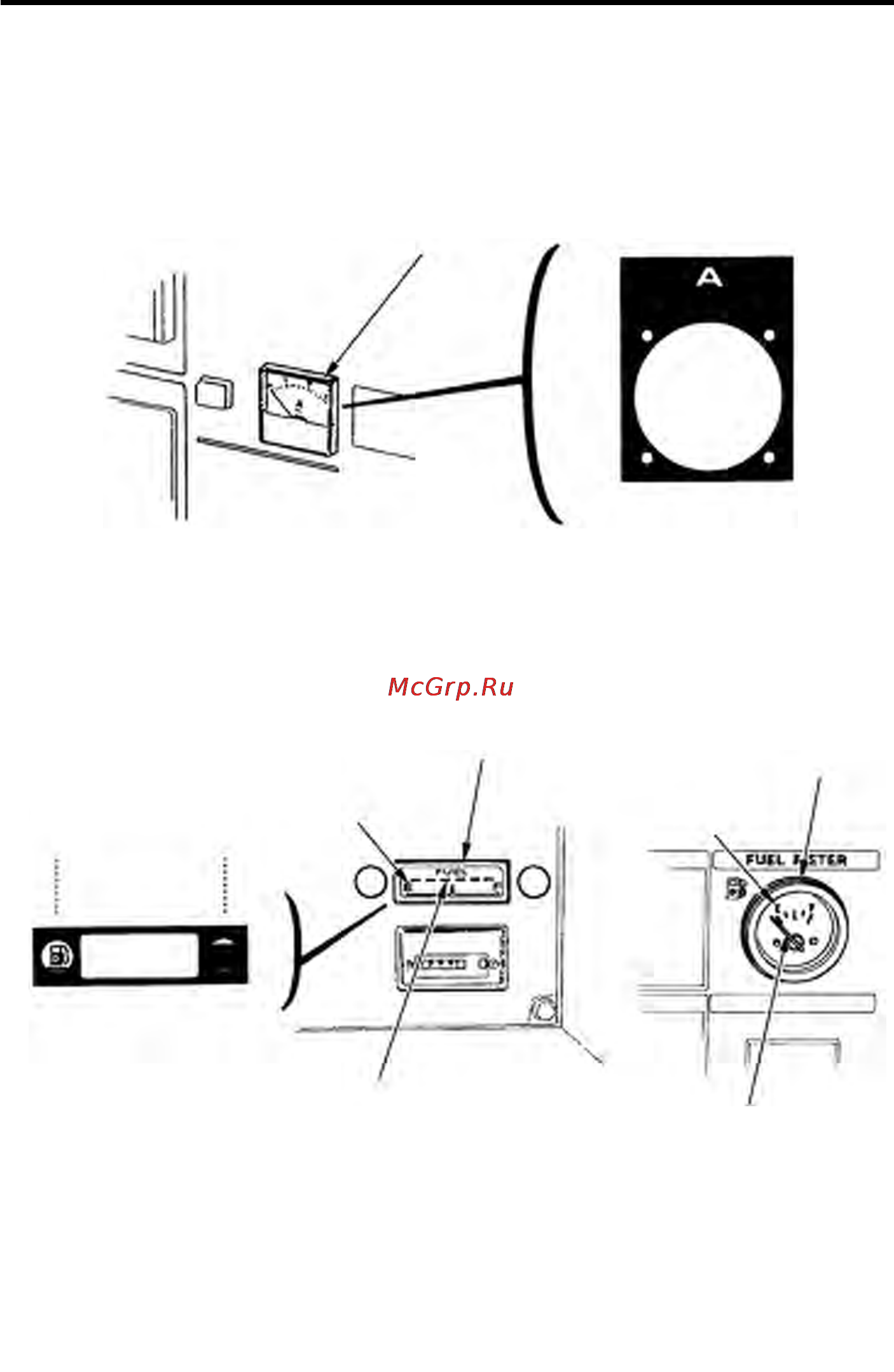

Амперметр [для некоторых исполнений]
Служит для измерения силы тока.
ПРИМЕЧАНИЕ:
(Только для версий F, G) Амперметр показывает силу тока только цепи трехфазного
переменного тока.
АМПЕРМЕТР
Указатель уровня топлива
При включенном в положение ON (ВКЛ) выключателе зажигания показывает уровень
топлива в топливном баке. Если светодиод возле маркировки "Е" (Пустой) (за исклю%
чением модели EX12D) начнет мигать, либо стрелка указателя уровня топлива достиг%
нет маркировки "Е" (только для модели EX12D), топливо следует залить.
ПУСТОЙ
ПОЛНЫЙ
МАРКИРОВКА "Е"
УКАЗАТЕЛЬ УРОВНЯ ТОПЛИВА
УКАЗАТЕЛЬ
УРОВНЯ ТОПЛИВА
СВЕТОДИОД
МАРКИРОВКА "Е"
СТРЕЛКА УКАЗАТЕЛЯ
УРОВНЯ ТОПЛИВА
За исключением модели EX12D Только для модели EX12D
