4 4D_LМ РЭ (Редакция 7) 2016
Табл. 2.1
Модуль
взвешивающий
Min,
кг
Max,
кг
е, г
d, г
Интервалы
взвешивания,
кг
Пределы
допускаемой
погрешности,
(mpe), г
При
поверке
При
эксплуатации
4D-LМ_1000 4 1000 200
От 4 до 100 вкл.
Св. 100 до 400 вкл.
Св. 400 до 1000 вкл.
±100
±200
±300
± 200
± 400
± 600
4D-LМ_1500 10 1500 500
От 10 до 250 вкл.
Св. 250 до 1000 вкл.
Св.1000 до 1500 вкл.
±250
±500
±750
± 500
± 1000
± 1500
4D-LМ _2000 10 2000 500
От 10 до 250 вкл.
Св. 250 до 1000 вкл.
Св.1000 до 2000 вкл.
±250
±500
±
750
± 500
±1000
±
1500
3 Комплектность
Табл. 3.2
Наименование Кол.
Примечание
Модуль взвешивающий 4D-LM_
2 Одна из модификаций
Кронштейн
1
Винт М6х10
2
Кабель блочный 1 С хомутом
Краткое руководство 1
Паспорт 1
4 Конструкция
4.1 Модуль взвешивающий представляет собой единую конструкцию из рамы и
грузоприемной платформы с двумя съездами. В состав модуля входят четыре
цифровых весоизмерительных датчика с опорами (см. Рис. 4.1).
4.2 Материал модуля - сталь общего назначения с покрытием порошковой
краской (модуль 4D-LМ_) или сталь нержавеющая (модуль 4D-LМ.S).
4.3 Датчики изготовлены из нержавеющей стали. Электронные узлы залиты
водостойким герметиком.

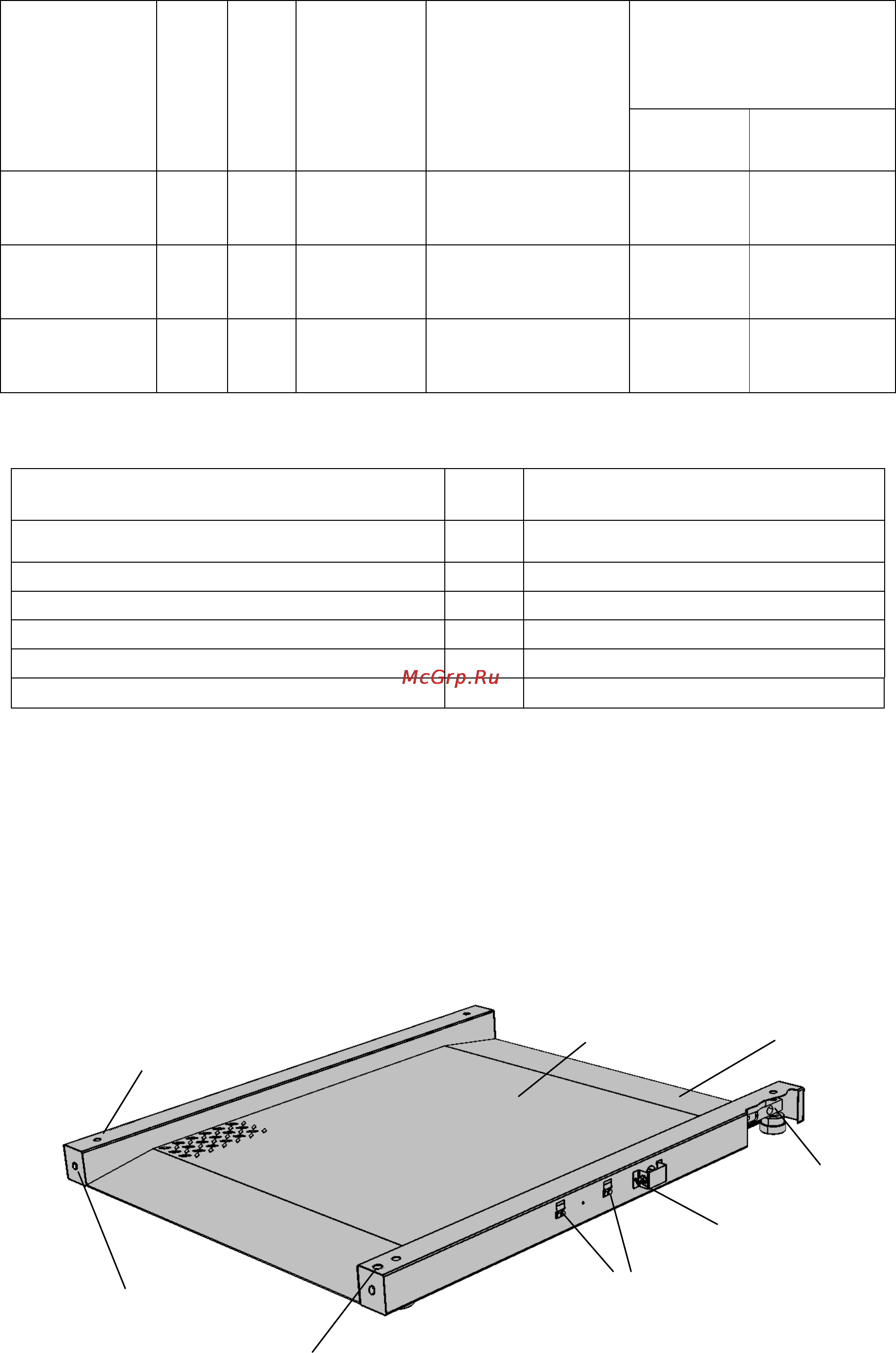

Рис. 4.1- Модуль взвешивающий 4D-LM_
Разъём
Ампула
уровня
Зажимы крепления
приемопередатчика
(поставляются в комплекте с
терминалами A.W/4D и
AВ.W/4D)
Весоизмерительный
датчик
Съезд
платформа
Регулировочное
отвертстие
(4 шт.)
Транспортировочное
отвертсие
(4 шт.)
