МАССА-К 4D-LМ_1500 [5/12] Сборка

4D_LМ РЭ (Редакция 7) 2016 5

5 Сборка

5.1 Распаковать модуль. Вывинтить транспортировочные винты, удалить

транспортировочные опоры (Рис. 5.1а).

5.2 Перевернуть модуль. Извлечь из модуля весовые опоры, заглушки и кабель

(Рис. 5.1б). Вкрутить весовые опоры в весоизмерительные датчики.

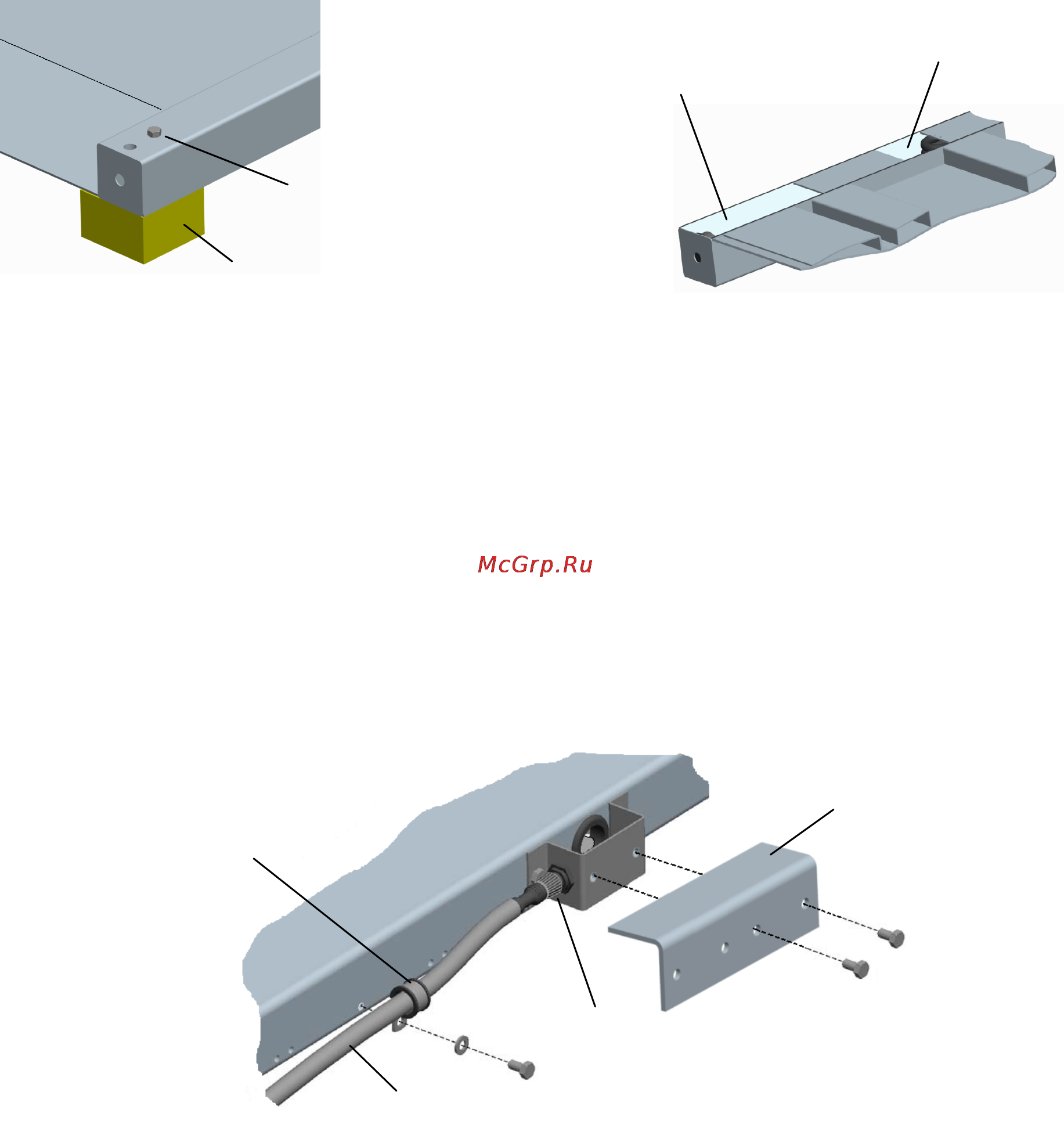

Рис. 5.1 - Распаковка модуля

5.3 Установить модуль в рабочее положение на твердой ровной горизонтальной

поверхности.

5.4 Используя шлицевую отвертку, установить винт каждой из опор вровень с

верхней гранью весоизмерительного датчика.

5.6 Поворачивая винты опор, выставить модуль по уровню таким образом,

чтобы воздушный пузырек ампулы уровня находился в центре. Установить

заглушки в транспортировочные и регулировочные отверстия.

5.7 Подключить к модулю кабель. Закрепить кабель хомутом и привинтить

защитный кронштейн, Рис. 5.2.

Рис. 5.2 - Подключение кабеля

5.8 Собрать весы (подключить кабель к терминалу).

 При подключении кабеля следите за совпадением ключей разъемов.

6 Включение

Перед включением убедиться, что грузоприемная платформа весов не нагружена.

Включить весы. По окончании теста, весы включатся в рабочий режим.

7 Работа

Описание работы весов приведено на DVD диске "Весовые терминалы, модули
