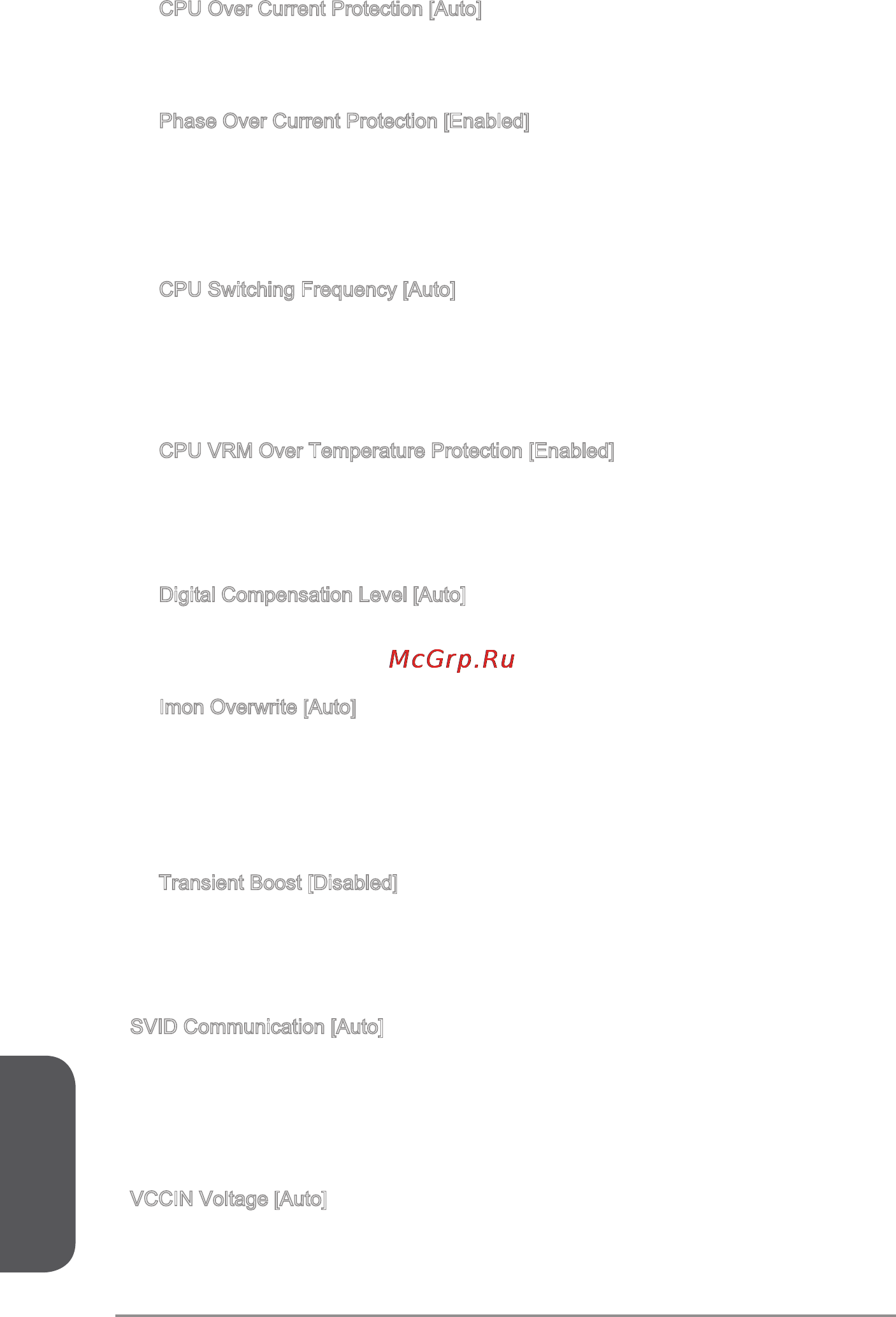

Русский
Ru-34
CPU Over Current Protection [Auto]
Устанавливает ограничение по максимальному току для защиты процессора.
При устанвке в "Auto", BIOS автоматически настроит этот параметр. Слишком
высокое значение может привести к повреждению системы.
Phase Over Current Protection [Enabled]
Включает или выключает фазу от по максимальному току для защиты
процессора.
[Enabled] Устанавливает ограничение по максимальному току для защиты
процессора.
[Disabled] Функция выключена.
CPU Switching Frequency [Auto]
Устанавливает скорость работы PWM для стабилизации напряжения ядра
процессора и минимизации диапазона пульсаций. Увеличение рабочей
скорости PWM приводит к сильному нагреву MOSFET. Перед тем как увеличить
значение убедитесь, что охлаждение для MOSFET установлено. При установке
в “Auto”, BIOS автоматически настроит этот параметр.
CPU VRM Over Temperature Protection [Enabled]
Включает или выключает CPU VRM для защиты от перегрева.
[Enabled] Устанавливает верхнее значение температуры на CPU VRM для
защиты от перегрева.
[Disabled] Функция выключена.
Digital Compensation Level [Auto]
Устанавливает уровнь компенсации для CPU PWM при изменении фазы MOS.
При установке в “Auto”, BIOS автоматически настроит этот параметр. Слишком
высокое значение предоставляет большую возможность разгона.
Imon Overwrite [Auto]
Устанавливает Imon ток для процессора.
[Auto] Этот параметр будет настроен автоматически с помощью BIOS.
[Quarter] Устанавливает Imon ток в четверть.
[Half] Устанавливает Imon ток в половину.
[Disabled] Устанавливает значения по умолчанию для Imon тока.
Transient Boost [Disabled]
Включает или выключает переходный импульс.
[Enabled] Включение этой функции может привести в стабильную систему
при нагрузке системы.
[Disabled] Функция выключена.
SVID Communication [Auto]
Включение или выключение поддержки SVID (Serial Voltage Identication).
[Auto] Этот параметр будет настроен автоматически с помощью BIOS.
[Enabled] Фаза PWM будет изменена в зависимости от SVID процессора (Serial
Voltage Identication).
[Disabled] Выключение поддержки SVID (Serial Voltage Identication).
VCCIN Voltage [Auto]
Установка входного напряжения процессора. Входное напряжение процессора
используется для питания различных блоков процессора.
▶
▶
▶
▶
▶
▶
▶
▶
▶
