MSI b85-g43 gaming [55/178] Anschlussübersicht
![MSI b85-g43 gaming [55/178] Anschlussübersicht](/views2/1174286/page55/bg37.png)
Deutsch
De-5
DI MM 1
DI MM 2
DI MM 3
DI MM 4

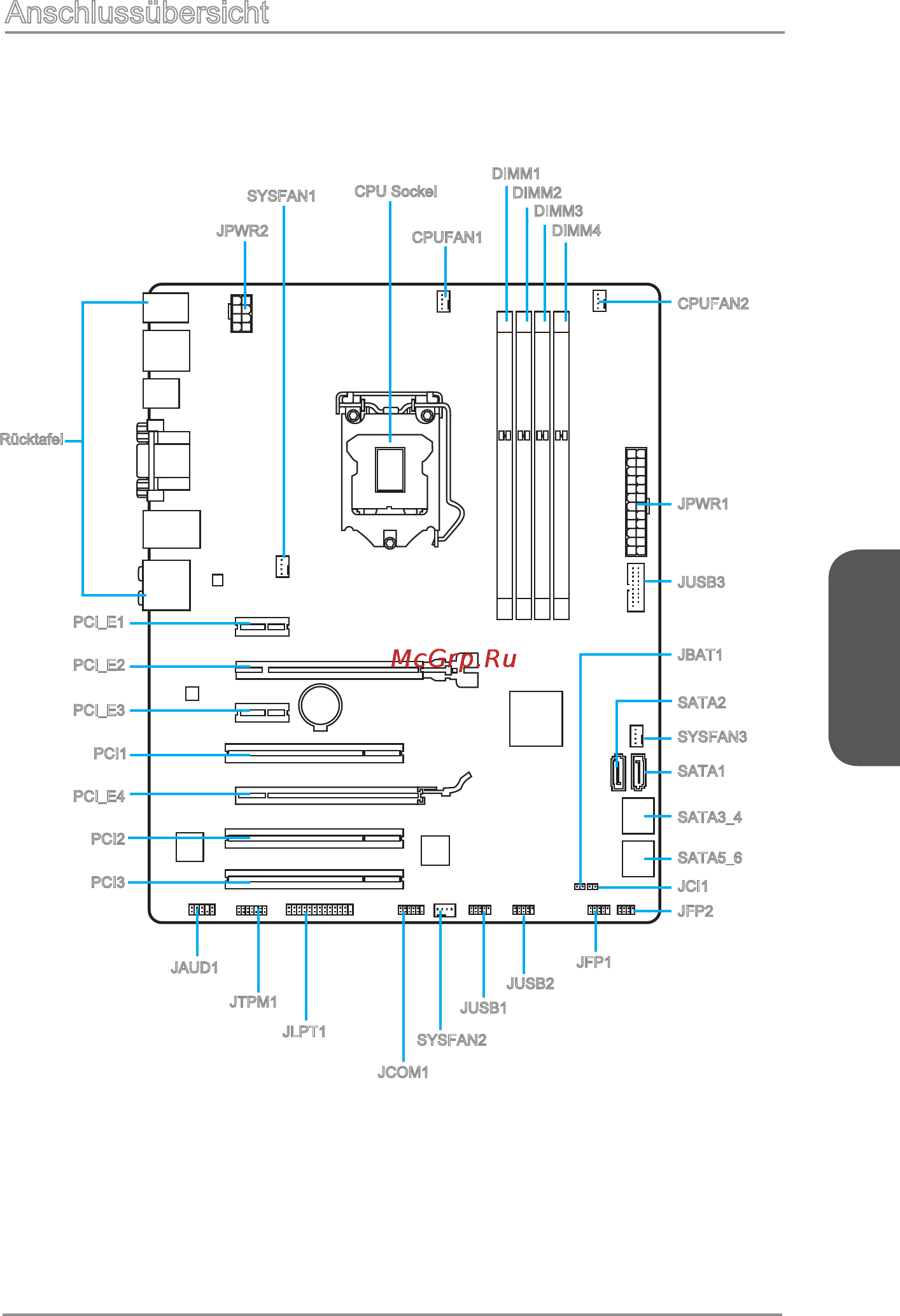

Anschlussübersicht
CPUFAN2
JFP1
JAUD1
JCI1
PCI_E1
PCI_E2
PCI_E3
PCI1
DIMM2
DIMM1
DIMM3
DIMM4
JTPM1
JUSB2
JUSB1
JFP2
PCI_E4
PCI2
PCI3
JCOM1
JPWR1
SYSFAN3
JUSB3
SATA2
SATA3_4
SATA5_6
Rücktafel
JBAT1
SYSFAN2
JPWR2
SYSFAN1
CPU Sockel
CPUFAN1
SATA1
JLPT1
