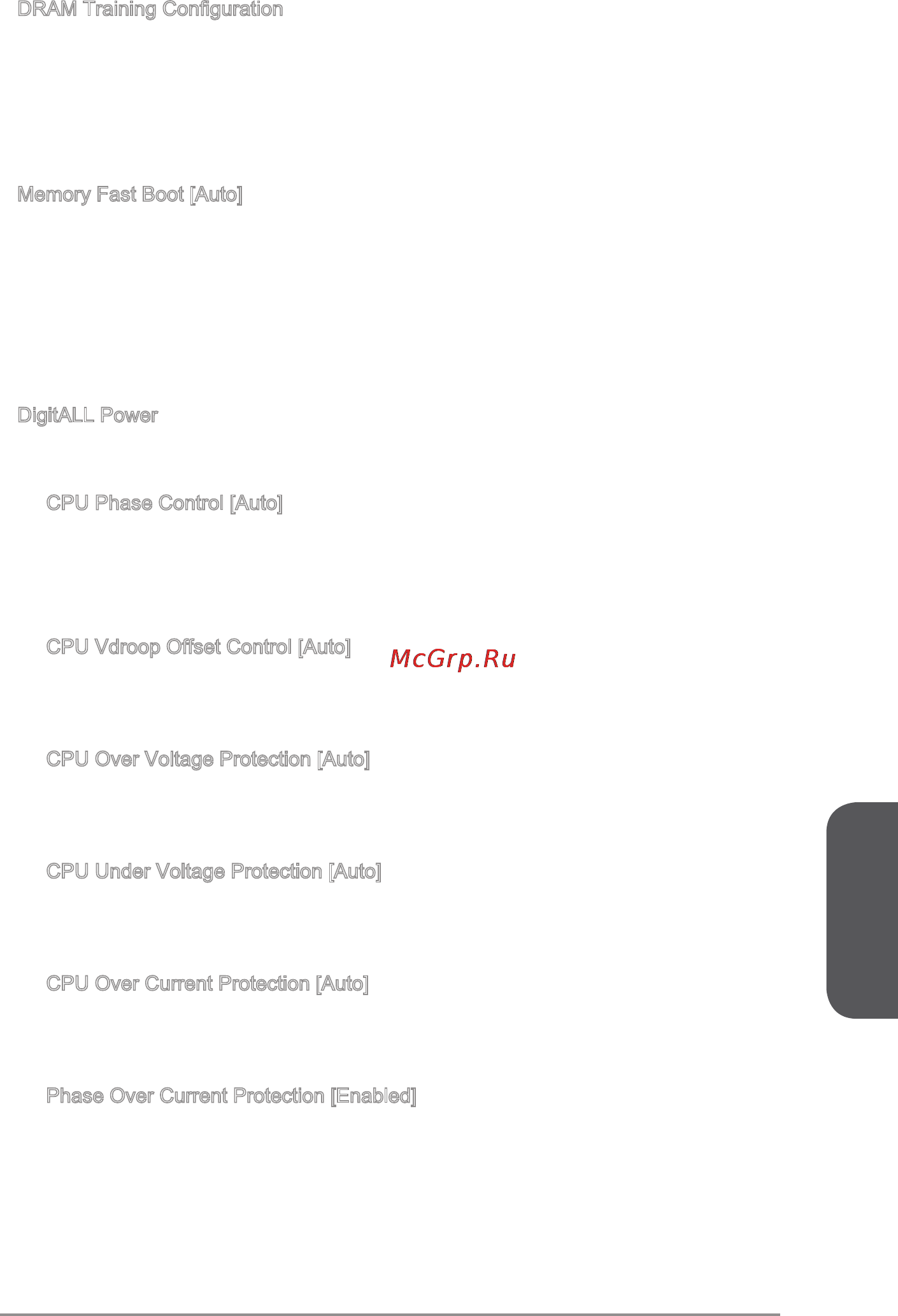

Français
Fr-33
DRAM Training Conguration
Appuyez sur <Enter> pour entrer dans le sous-menu. Active ou désactive les diérents
types de tests DRAM. Le système pourrait devenir instable ou ne pas démarrer une fois
ces menus modiés dans le sous-menu. Dans ce cas-là, veuillez eacer les données
CMOS et appliquer les réglages par défaut. (Référez-vous au chapitre de cavalier/
bouton d'eacement CMOS pour la suppression des données CMOS, et l'accès au
BIOS pour charger les réglages par défaut.)
Memory Fast Boot [Auto]
Active ou désactive l'initialisation et le test de la mémoire à chaque démarrage.
[Auto] Ce réglage est automatiquement conguré par le BIOS.
[Enabled] La mémoire imitera complètement l'archive de la première initiation et
de la première formation. La mémoire n'est ensuite plus initialisée ni
testée au moment du démarrage, de façon à accélérer le démarrage du
système.
[Disabled] La mémoire est initialisée et testée à chaque démarrage.
DigitALL Power
Appuyez sur <Enter> pour entrer dans le sous-menu. Contrôle l'alimentation numérique
pour CPU PWM.
CPU Phase Control [Auto]
Contrôle la phase PWM proportionnement à la charge du CPU. En "Auto", optimise
automatiquement la phase CPU PWM.
[Auto] Ce réglage est conguré automatiquement par le BIOS.
[Disabled] Désactive la fonction de changement de phase d’alimentation PWM.
CPU Vdroop Offset Control [Auto]
Dénit un pourcentage de la tension de décalage pour CPU vdroop. En "Auto",
le BIOS congure automatiquement ce réglage. [Options : Auto, +12.5%, +25%,
+37.5%, +50%, +62.5%, +75%, +87.5%, +100%]
CPU Over Voltage Protection [Auto]
Dénit une limite de tension pour la protection contre la surtension du CPU. En
"Auto", le BIOS congure automatiquement ce réglage. Une tension plus élevé
protège moins et peut endommager le système.
CPU Under Voltage Protection [Auto]
Dénit une limite de tension pour la protection contre la sous-tension du CPU. En
"Auto", le BIOS congure automatiquement ce réglage. Une tension plus élevée
protège moins et peut endommager le système.
CPU Over Current Protection [Auto]
Dénit une limite actuelle pour la protection contre la surtension du CPU. En "Auto",
le BIOS congure automatiquement ce réglage. Un pourcentage élevé protère moins
et peut endommager le système.
Phase Over Current Protection [Enabled]
Active ou désactive la protection contre la surintensité de la phase.
[Enabled] Dénit une limite d’intensité sur la phase pour la protection contre la
surintensité.
[Disabled] Désactive cette fonction.
▶
▶
▶
▶
▶
▶
▶
▶
▶
