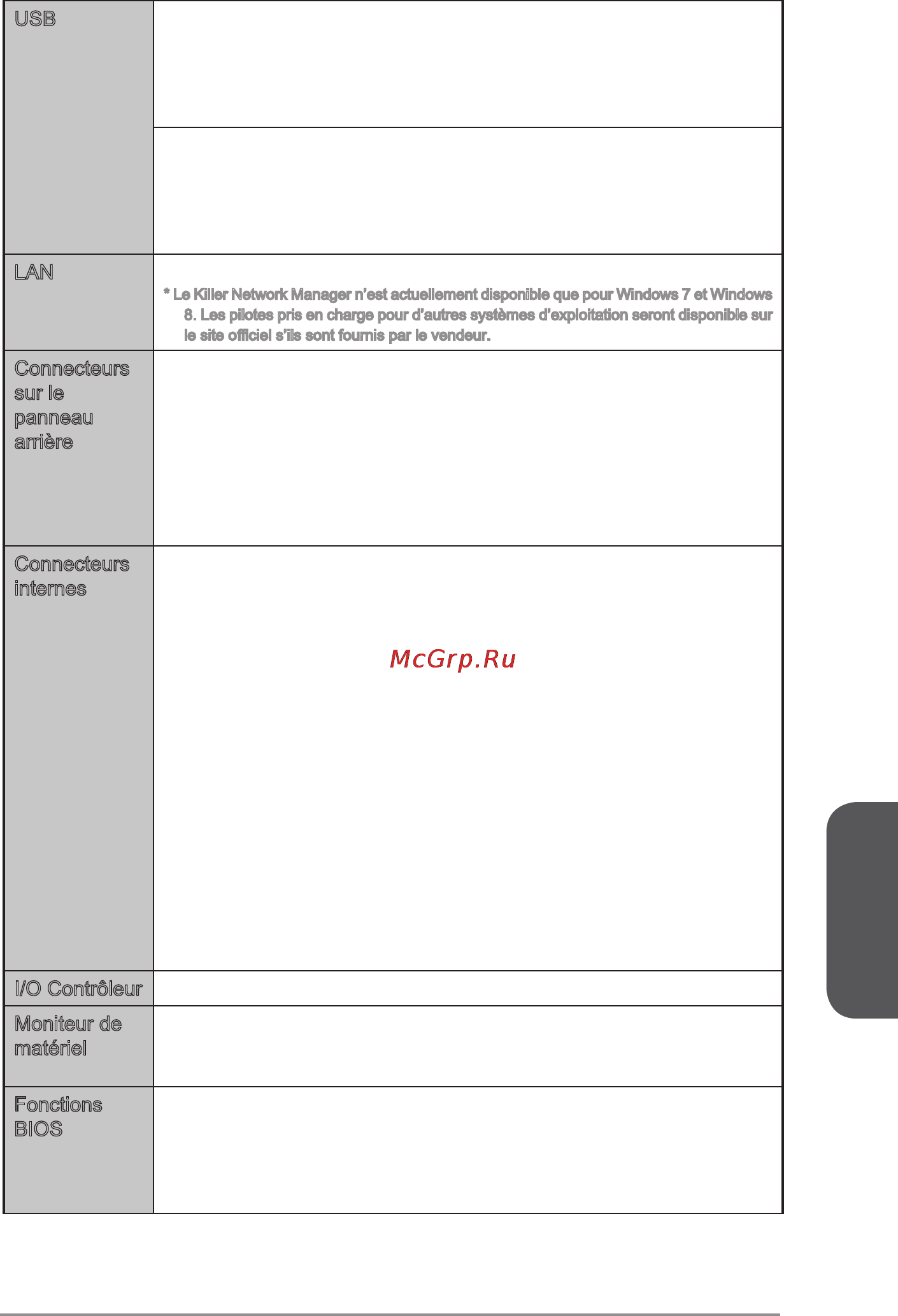

![MSI z87-g43 [91/178] Français](/views2/1174286/page91/bg5b.png)
Français
Fr-3
USB Chipset Intel Z87/ H87 Express
4x ports USB 3.0 (2 ports sur le panneau arrière, 2 ports
disponibles via les connecteurs USB internes)
10x ports USB 2.0 (6 ports sur le panneau arrière, 4 ports
disponibles via les connecteurs USB internes)
■
-
-
Chipset Intel B85 Express
4x ports USB 3.0 (2 ports sur le panneau arrière, 2 ports
disponibles via les connecteurs USB internes)
8x USB 2.0 ports (6 ports sur le panneau arrière, 2 ports
disponibles via les connecteurs USB internes)
■
-
-
LAN 1x Killer E2205 Gigabit LAN contrôleur
* Le Killer Network Manager n’est actuellement disponible que pour Windows 7 et Windows
8. Les pilotes pris en charge pour d’autres systèmes d’exploitation seront disponible sur
le site ociel s’ils sont fournis par le vendeur.
■
Connecteurs
sur le
panneau
arrière
1x port PS/2 combo clavier/ souris
6x ports USB 2.0
1x port HDMI
1x port VGA
1x port DVI-D
1x port LAN (RJ45)
2x ports USB 3.0
6x prises audio OFC
■
■
■
■
■
■
■
■
Connecteurs
internes
1x connecteur d’alimentation principal 24-pin ATX
1x connecteur d’alimentation 8-pin ATX 12V
6x connecteurs SATA
2x connecteurs USB 2.0 (support 4 ports USB 2.0
supplémentaires pour Z87-G43 GAMING & H87-G43 GAMING)
1x connecteur USB 2.0 (support 2 ports USB 2.0
supplémentaires pour B85-G43 GAMING)
1x connecteur USB 3.0 (support 2 ports USB 3.0
supplémentaires)
2x connecteurs de ventilateur de CPU 4-pin
3x connecteurs de ventilateur de système 4-pin
1x cavalier d’eacement CMOS
1x connecteur audio avant
2x connecteurs de panneau système
1x connecteur de module TPM
1x connecteur de port série
1x connecteur de port parallèle
1x connecteur intrusion châssis
■
■
■
■
■
■
■
■
■
■
■
■
■
■
■
I/O Contrôleur Chip contrôleur NUVOTON NCT6779■
Moniteur de
matériel
Détection de la température du CPU/ du système
Détection de la vitesse du ventilateur du CPU/ du système
Le contrôle de la vitesse du ventilateur du CPU/ du système
■
■
■
Fonctions
BIOS
64 Mb ash (pour Z87-G43 GAMING)
128 Mb ash (pour H87-G43 GAMING/ B85-G43 GAMING)
UEFI AMI BIOS
ACPI 5.0, PnP 1.0a, SM BIOS 2.7, DMI 2.0
Multi-langue
■
■
■
■
■
