РЭ ВЭМ-150.2-«Масса-К» (Редакция 14.2) 2016 11
Весы являются ведомым устройством, выполняющим команды ведущего устройства.
Команда всегда состоит из одного байта. Передаваемая весами информация состоит из 2-
х или 5-и байт, которые передаются в следующей последовательности: сначала (D0÷D7),
затем (D8÷D15), (D16÷D23), (D24÷D31), (D32÷D39).
Список команд приведен в Табл. 9.1 (все коды приведены в шестнадцатеричной сис-
теме счисления).
Табл. 9.1
Команда
Код
Информация, передаваемая весами
Запрос слова
состояния
0x44
D7 - индикатор процесса взвешивания: 1 - завершен, 0 - не завер-
шен;
D6 - индикатор « »: 0 - не высвечен, 1 - высвечен;
D5 - индикатор « »: 0 - не высвечен, 1 - высвечен;
D15 - D8, D4 - D0 - неопределенное состояние
Запрос массы, выво-
димой на индикатор
0x45
D15 - знак массы: 0 - «+», 1 - «-»;
D14 - D0 - масса в граммах с дискретностью, соответствующей типу
весов, в прямом коде в двоичной системе счисления
Запрос дискретности
отсчета
0x48
D7 - состояние процесса взвешивания: 1 - процесс взвешивания за-
вершен, 0 - не завершен;
D6 - индикатор « »: 0 - не высвечен, 1 - высвечен;
D5 - индикатор « »: 0 - не высвечен, 1 – высвечен;
D15 - D8 - дискретность отсчета: 0x00 - 1 г; 0x01 - 0,1 г; 0х04 - 0,01
кг; 0х05 - 0,1 кг.
Выборка массы тары
0x0D
-------
Установка нуля на
индикаторе массы
0x0E
-------
Запрос массы, слова
состояния и дискрет-
ности отсчета
0x4A
D7 - состояние процесса взвешивания: 1 - процесс взвешивания за-
вершен, 0 - не завершен;
D6 - индикатор « »: 0 - не высвечен, 1 - высвечен;
D5 - индикатор « »: 0 - не высвечен, 1 - высвечен;
D15 - D8 - дискретность отсчета: 0x00 - 1 г; 0x01 - 0,1 г; 0х04 - 0,01
кг; 0х05 - 0,1 кг.
D39 - знак массы: 0 - «+», 1 - «-»;
D38 - D16 - масса в граммах с дискретностью, соответствующей ти-
пу весов, в прямом коде в двоичной системе счисления
9.2 Подключение к компьютеру

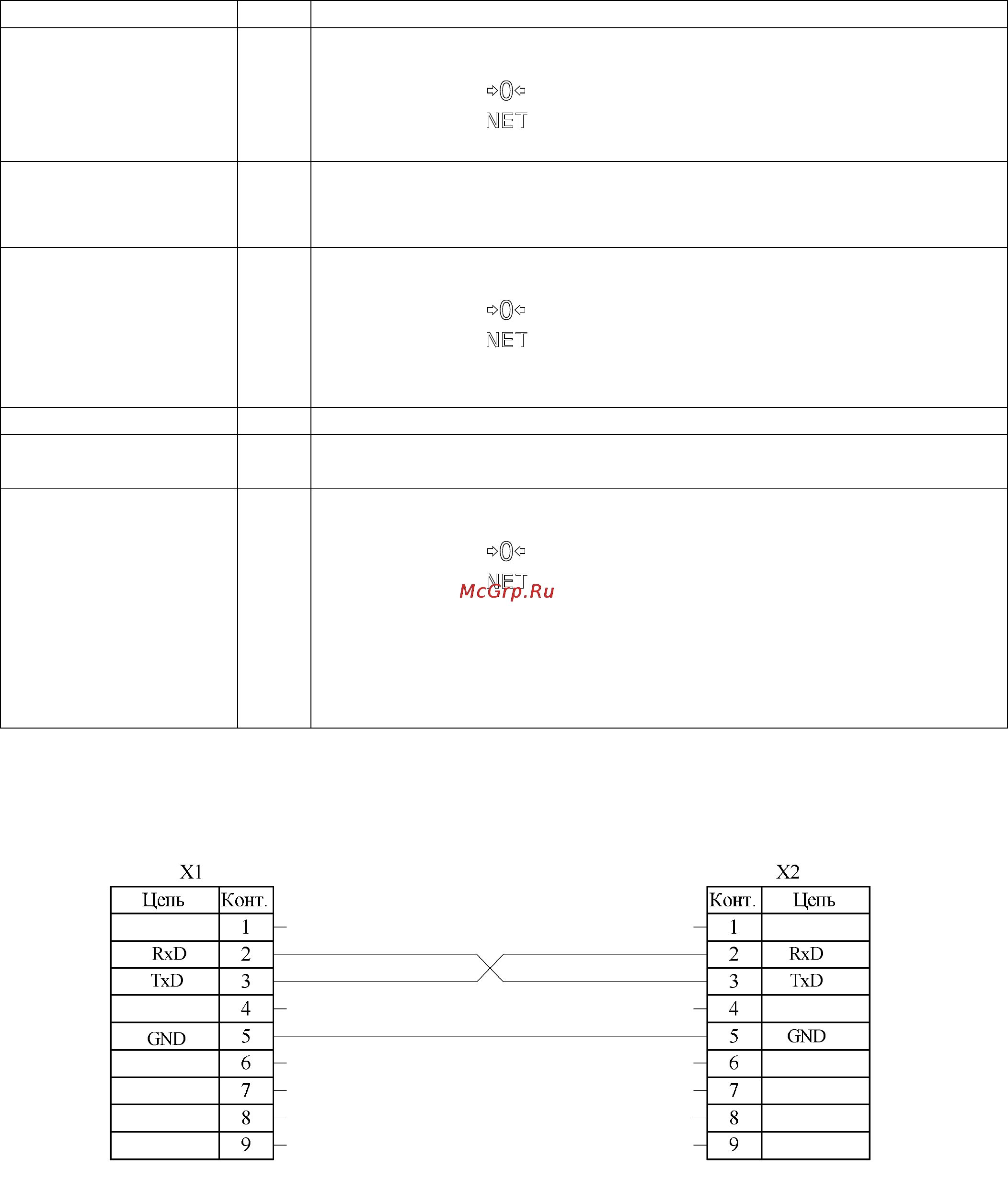

Электрическая схема кабеля для подключения весов к компьютеру приведена на Рис. 9.2.
Рис. 9.2 - Кабель для подключения весов к компьютеру
Х1, Х2 - розетка DB9-F, с кожухом
