Русский
03

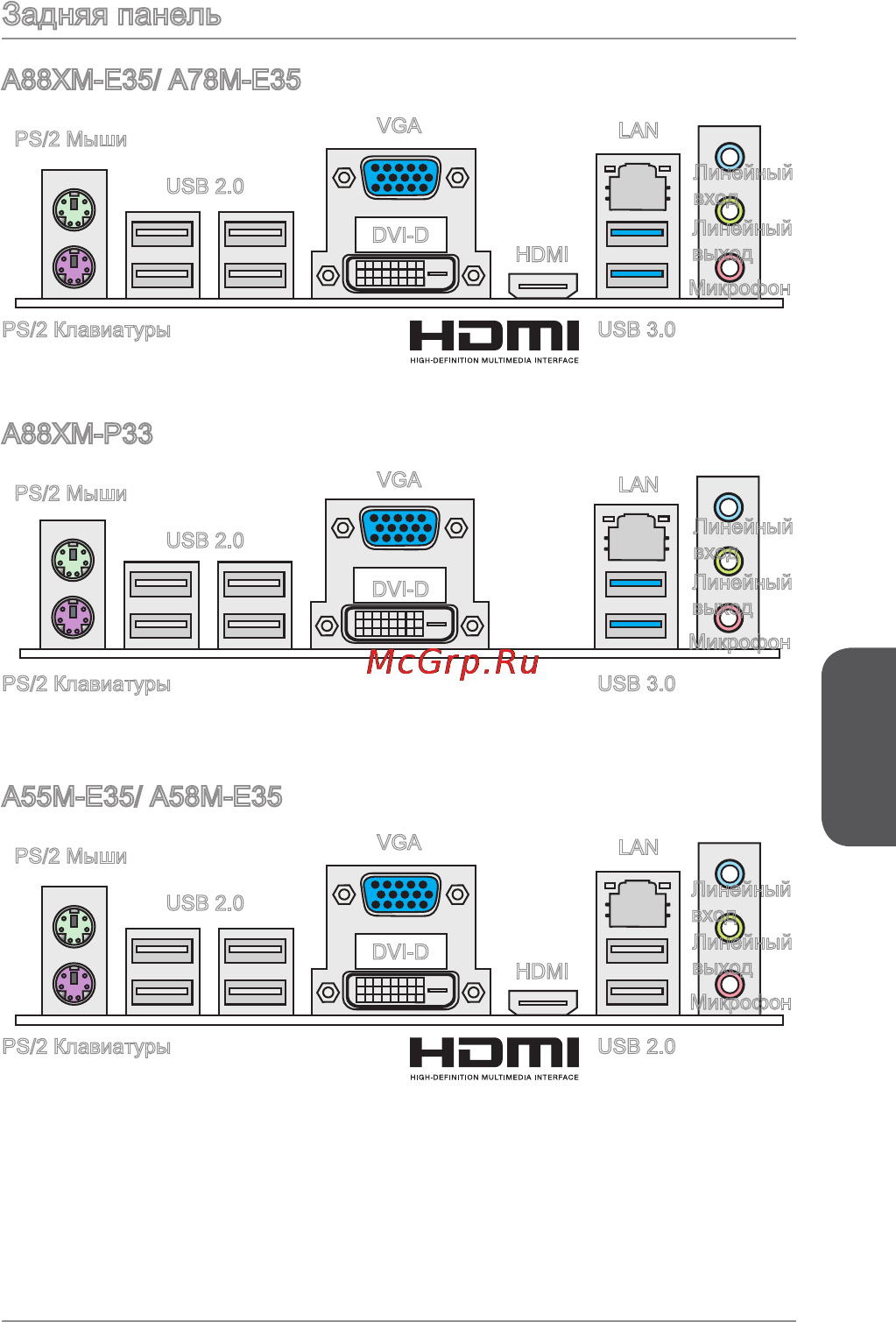

Задняя панель
PS/2 Мыши
PS/2 Клавиатуры USB 3.0
USB 2.0
VGA
LAN
Линейный
вход
DVI-D
HDMI
®
Линейный
выход
Микрофон
A88XM-E35/ A78M-E35
PS/2 Мыши
PS/2 Клавиатуры USB 2.0
USB 2.0
VGA
LAN
Линейный
вход
DVI-D
HDMI
®
Линейный
выход
Микрофон
A55M-E35/ A58M-E35
PS/2 Мыши
PS/2 Клавиатуры USB 3.0
USB 2.0
VGA
LAN
Линейный
вход
DVI-D
Линейный
выход
Микрофон
A88XM-P33
