Deutsch
8

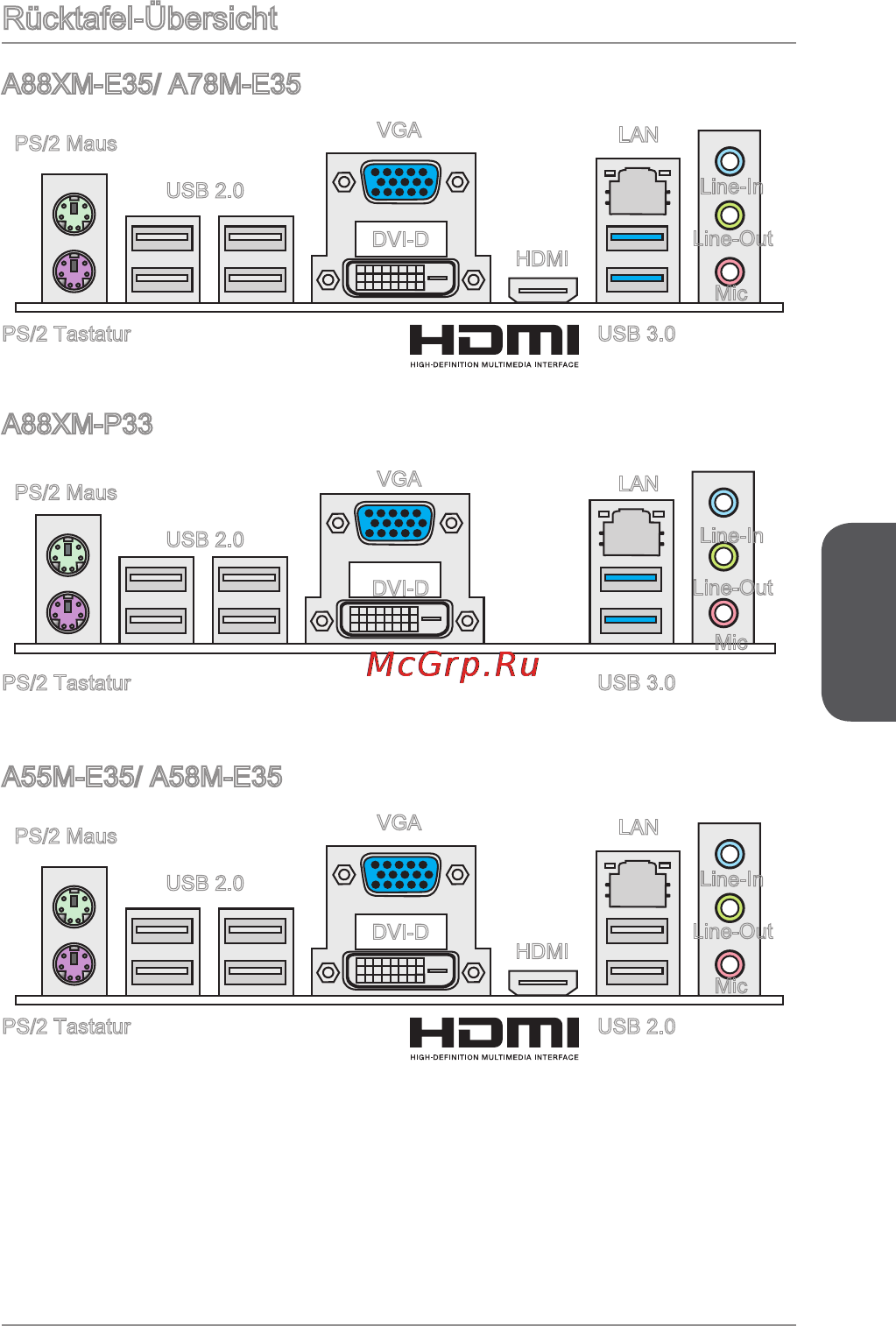

Rücktafel-Übersicht
PS/2 Maus
PS/2 Tastatur USB 3.0
USB 2.0
VGA
LAN
Line-In
DVI-D
HDMI
®
Line-Out
Mic
A88XM-E35/ A78M-E35
PS/2 Maus
PS/2 Tastatur USB 2.0
USB 2.0
VGA
LAN
Line-In
DVI-D
HDMI
®
Line-Out
Mic
A55M-E35/ A58M-E35
A88XM-P33
PS/2 Maus
PS/2 Tastatur USB 3.0
USB 2.0
VGA
LAN
Line-In
DVI-D
Line-Out
Mic
