Русский
Ru-17

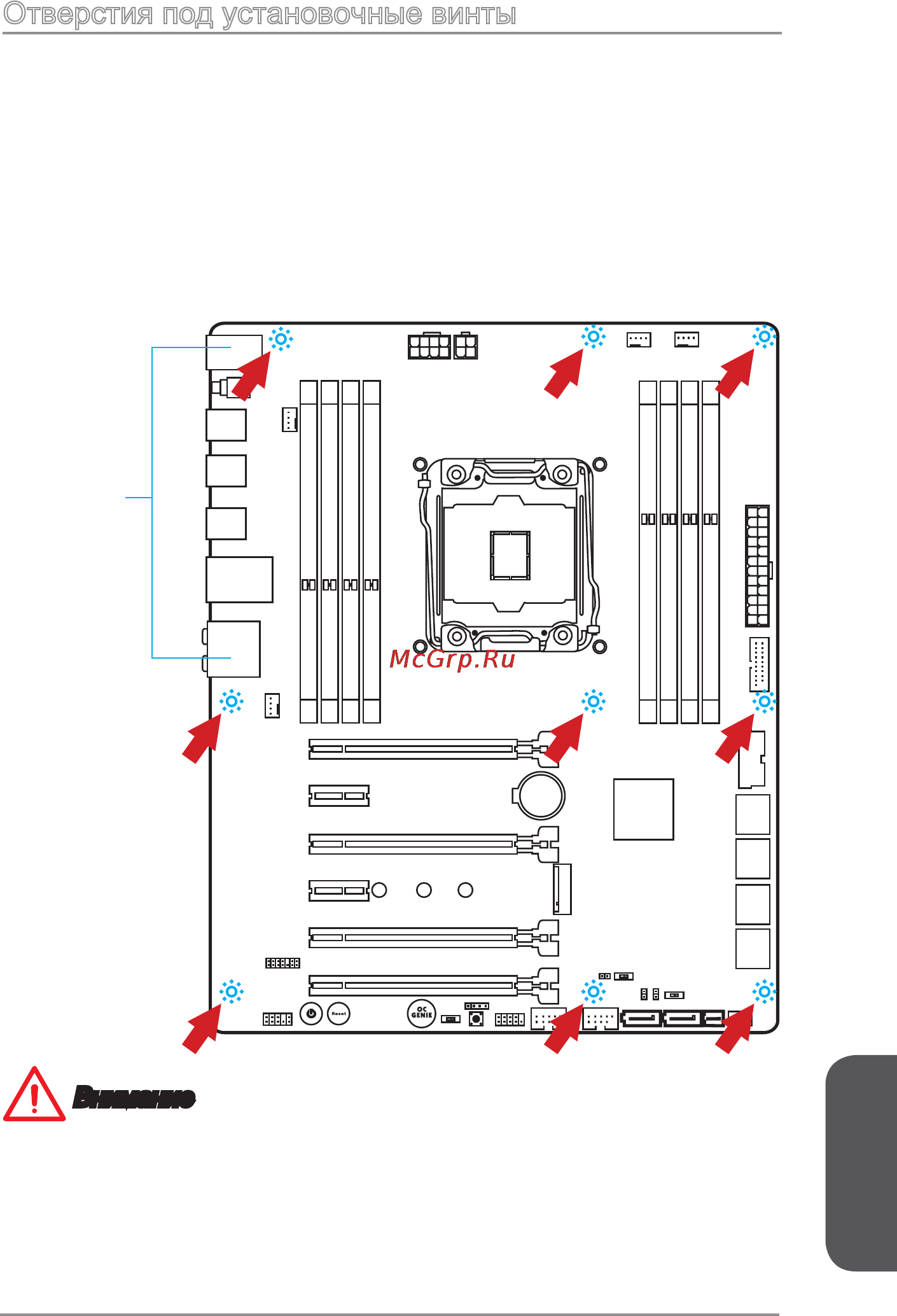

Отверстия под установочные винты
Для установки материнской платы в корпусе системного блока сначала
установите необходимые установочные стойки. Если в комплект поставки
системного блока входит задняя панель ввода-вывода, замените ее задней
панелью ввода-вывода, которая поставляется с материнской платой. Задняя
панель ввода-вывода без труда устанавливается в системном блоке компьютера
без применения винтов. Совместите установочные стойки монтажной платы
с отверстиями под установочные винты на материнской плате и закрепите
материнскую плату винтами, которые поставляются вместе с системным
блоком. Ниже показано расположение отверстий под установочные винты.
Дополнительную информацию см. в руководстве к системному блоку.
Внимание
•
Положите материнскую плату на ровную и чистую поверхность.
•
Во избежание повреждения материнской платы, закрепляйте электронные
компоненты на установочных стойках, избегая их соприкосновения с
системным блоком.
•
Проверьте надежность крепления всех металлических компонентов на
материнской плате или внутри системного блока. Незакрепленные детали
могут привести к короткому замыканию материнской платы.
Разъемы ввода-вывода должны
быть направлены в сторону
задней панели системного блока.
Совместите их с отверстиями на
задней панели ввода-вывода.
