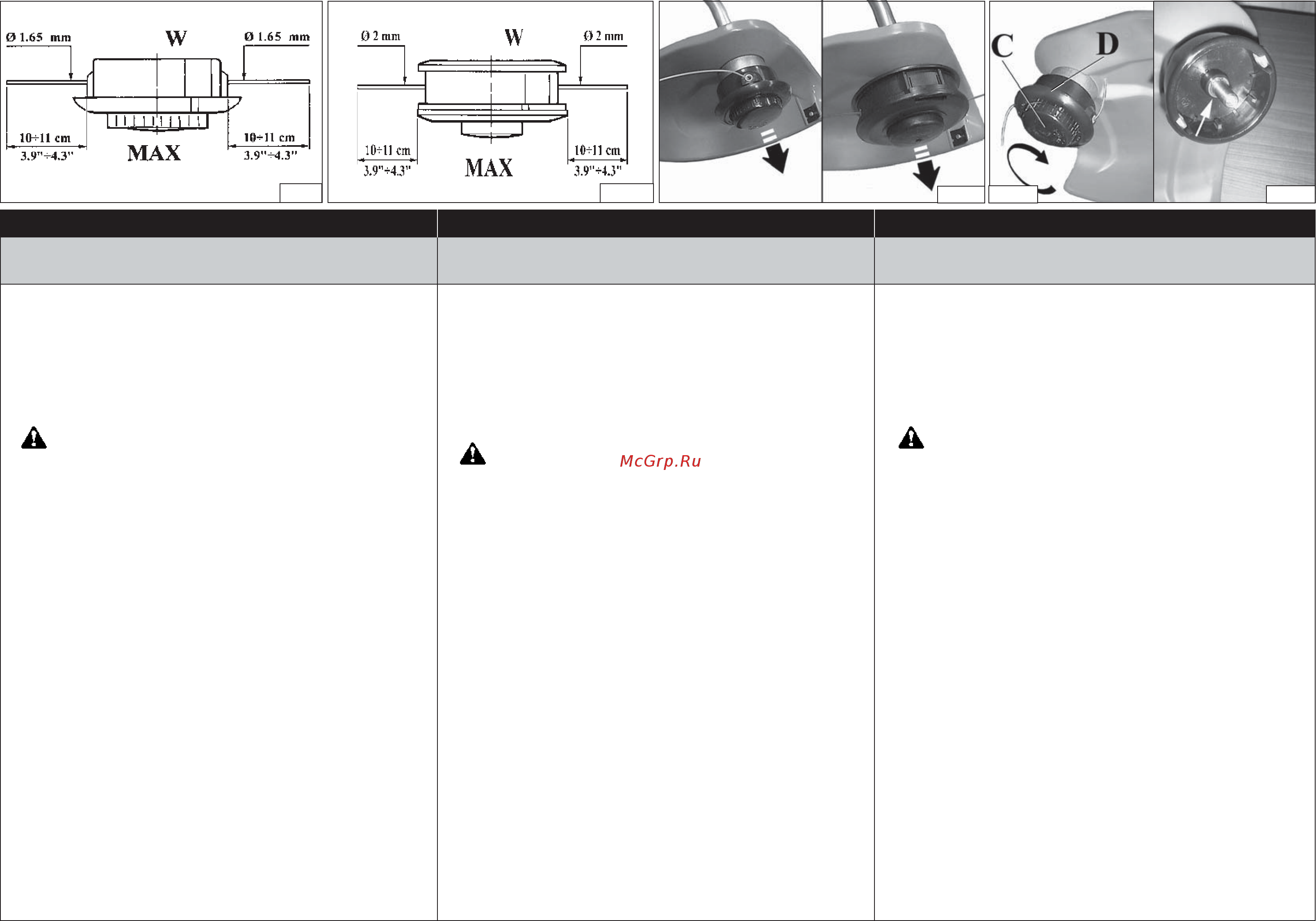

TESTINA A FILI DI NYLON TETE A FILS DE NYLONNYLON LINE HEAD

25 26

28A 28B

Usare sempre lo stesso diametro del filo originale per non

sovraccaricare il motore (Fig. 25-26).

Fig. 27 Per allungare il filo di nylon, battere la testina sul terreno

mentre si lavora. Ad ogni colpo usciranno circa 2,5 cm di filo.

NOTA: Non battere la testina sul cemento o sul selciato: può

essere pericoloso.

ATTENZIONE - Non montare utensili di taglio metal-

lici.

SOSTITUZIONE DEL FILO DI NYLON (900 W)

1 - Svitare il pomello (C, Fig. 28A) e togliere la bobina (D). Per

smontare completamente la testina, togliere il seeger (Fig.

28B).

2 - Piegare il filo a metà lasciando una parte più lunga dell’altra

di circa 10 cm. Inserire il filo nell’apposita asola (B, Fig. 31)

sulla bobina. Avvolgere, in direzione della freccia.

3 - Terminato l’avvolgimento del filo, bloccarlo nelle apposite

tacche come indicato in Fig. 32 B. Montare la molla. Infilare

il filo attraverso gli occhielli (Fig. 34 - pag. 18), tirarlo verso

l’esterno e sbloccarlo. Bloccare la testina con il pomello.

SOSTITUZIONE DEL FILO DI NYLON (1100 W)

1 - Premere la linguetta (Fig. 29) e togliere il coperchio e la

bobina interna.

2 - Piegare il filo a metà lasciando una parte più lunga dell’altra

di circa 14 cm. Bloccare il filo nell’apposita tacca (B, Fig. 30)

sulla bobina. Avvolgere, in direzione della freccia, ogni filo

nel proprio alloggiamento in modo uniforme e senza intrec-

ciarli.

3 - Terminato l’avvolgimento del filo, bloccarlo nelle apposite

feritoie come indicato in Fig. 32 A. Montare la molla. Infilare

il filo attraverso gli occhielli (Fig. 34 - pag. 18) e tirarlo verso

l’esterno. Bloccare la testina con il coperchio.

Only use line of the same diameter as the original to avoid

overloading the motor (Fig. 25-26).

Fig. 27 In order to get more line out of the cutting head, tap it

lightly on the ground while working. The nylon line comes out

about 2,5 cm each time you tap the ground.

Note: Never hit the nylon head against hard spots such as

concrete or stones: it could be dangerous.

WARNING - Never fit metal cutting elements.

REPLACING THE NYLON LINE (900 W)

1 - Unscrew the knob (C, Fig. 28A) and remove the spool (D),

and remove the clip.

2 - Double back the line, leaving one end 10 cm longer than the

other one. Insert the line in the notch (B, Fig. 31). Wind the

line in the direction of the arrow.

3 - At the end of the winding, lock in the notches (Fig. 32B).

Assemble the spring. Slip the line through the eyelet (Fig.

34 - pag. 18), pull it towards the outside and unlock. Lock the

head with the knob.

REPLACING THE NYLON LINE (1100 W)

1 - Press the tab (Fig. 29) and remove the cover and the

internal spool.

2 - Double back the line, leaving one end 14 cm longer than the

other one. Lock the line in the notch (B, Fig. 30). Wind the

line in the direction of the arrow, each end in its chink,

regulary, without crossing them.

3 - At the end of the winding, lock in the slits (Fig. 32A) Assemble

the spring. Slip the line through the eyelet (Fig. 34 - pag. 18)

and pull it towards the outside. Lock the head with the cover.

Utilisez toujours le même diamètre de fil, comme celui

d'origine afin de ne pas surcharger le moteur (Fig. 25-26).

Fig. 27 Si vous voulez allonger le fil pendant que vous

travaillez, tapez la tête nylon par terre. Le fil sortira de 2,5 cm

à chaque coup.

N.B.: Ne tapez pas la tête nylon sur du ciment ou sur le pavé,

cela pourrait être très dangereux.

ATTENTION - Ne jamais monter d’organes de coupe

métalliques.

REMPLACEMENT DU FIL NYLON (900 W)

1 - Dévisser le pommeau (C, Fig. 28A) et enlever la bobine (D),

et elevar le anneau de sécurité.

2 - Plier le fil en deux en laissant une partie plus longue

d’environs 10 cm que l’autre. Insérer le fil en l‘entaille spécial

(B, Fig. 31) sur la bobine. Enrouler, en direction de la flèche.

3 - Après avoir terminé l’enroulement du fil, bloquer-le dans les

entaille spéciales, comme indiqué en la Fig. 32 B. Monter le

ressort. Introduire le fil à travers les œillets (Fig. 34 - pag.

18), tirer-le vers l’exterieur et debloquer-le. Bloquer la tête

avec le pommeau.

REMPLACEMENT DU FIL NYLON (1100 W)

1 - Appuyer la languette (Fig. 29) et enlever le couvercle et la

bobine interne.

2 - Plier le fil en deux en laissant une partie plus longue

d’environs 14 cm que l’autre. Bloquer le fil en l‘entaille

spécial (B, Fig. 30) sur la bobine. Enrouler, en direction de

la flèche, chaque file en son propre logement, uniformement

et sans les tresser.

3 - Après avoir terminé l’enroulement du fil, bloquer-le dans les

fentes spéciales, comme indiqué en la Fig. 32 A. Monter le

ressort. Introduire le fil à travers les œillets (Fig. 34 - pag. 18)

et tirer-le vers l’exterieur. Bloquer la tête avec le couvercle.
