MSI 970a-g43 plus [104/118] Управление скоростью вентилятора
![MSI 970a-g43 plus [104/118] Управление скоростью вентилятора](/views2/1175004/page104/bg68.png)
16
Компоненты материнской платы

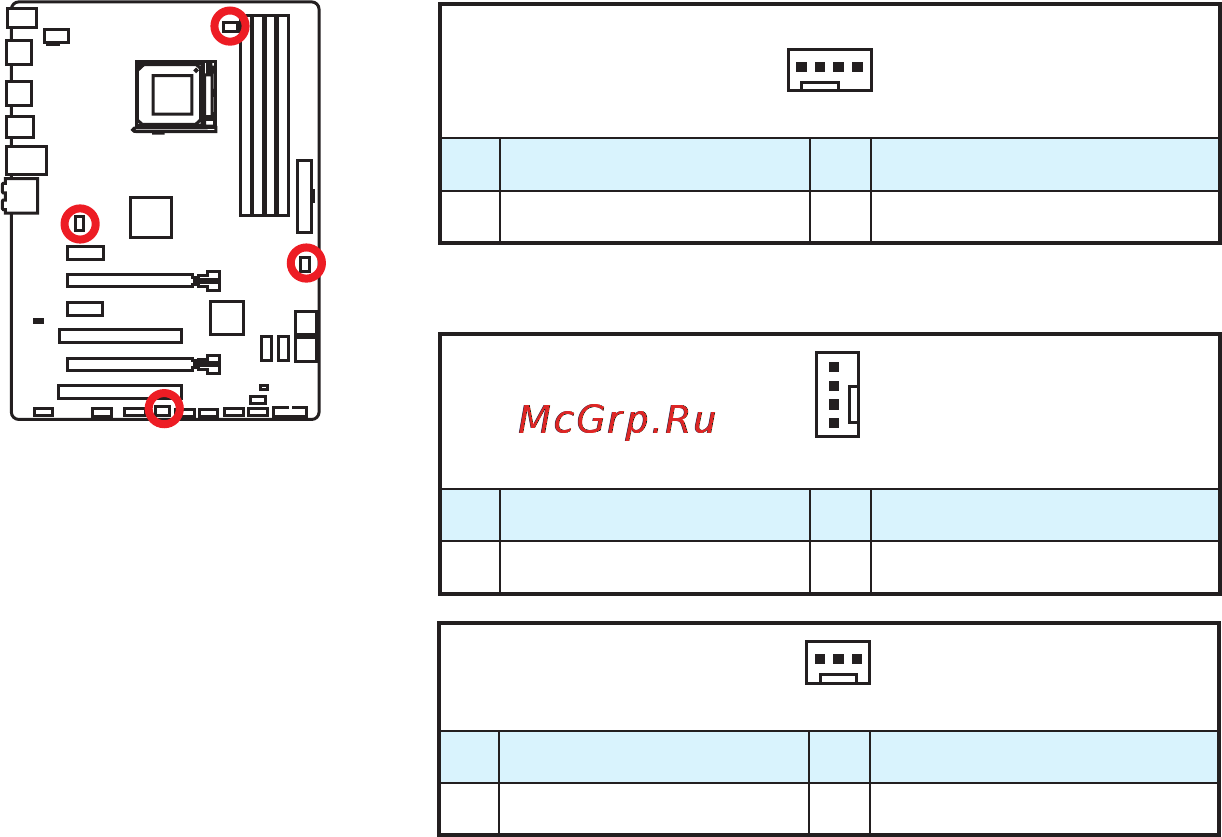

CPUFAN, SYSFAN1~3: Разъемы вентиляторов
Разъемы вентиляторов можно разделить на два типа: с PWM (PulseWidth
Modulation) управлением и управлением постоянным током. Разъемы
вентиляторов с PWM управлением имею контакт с постоянным напряжением 12В, а
также контакт с сигналом управления скоростью вращения. Управление скоростью
вращения вентиляторов с управлением постоянным током, осуществляется через
соответсвующие разъемы путем изменения величины напряжения. Поэтому, при
подключении 3-х контактного (Non-PWM) вентилятора к разъему для вентилятора
PWM, скорость вентилятора всегда будет максимальной. Работа такого
вентилятора может оказаться достаточно шумной.
1
CPUFAN
1 Ground 2 +12V
3 Sense 4 Speed Control Signal
1
SYSFAN1/ 3
1 Ground 2 +12V
3 Sense 4 NC
Разъем вентилятора с PWM управлением
Разъем вентилятора режима напряжения
Управление скоростью вентилятора
Существуют два способа управления скоростью вращения вентилятора. С
помощью настроек BIOS > HARDWARE MONITOR, и с помощью приложения
COMMAND CENTER.
Оба способа позволяют путем изменения положения градиентных точек,
регулировать скорость вращения вентилятора в зависимости от температуры
процессора.
1
SYSFAN2
1 Ground 2 +12V
3 No Use
