18
Настройка BIOS
Настройка BIOS
Настройки по умолчанию обеспечивают оптимальную производительность и
стабильность системы при нормальных условиях. Если вы недостаточно хорошо
знакомы с BIOS, всегда устанавливайте настройки по умолчанию. Это позволит
избежать возможных повреждений системы, а также проблем с загрузкой.
Внимание!
y
С целью улучшения производительности, меню BIOS постоянно обновляется. В
связи с этим данное описание может немного отличаться от последней версии
BIOS и может использоваться в качестве справки. Для описания какого либо
пункута меню настроек BIOS, вы можете обратиться к информационной панели
помощи.
y
Изображения в этой главе приведены исключительно в справочных целях и
могут отличаться от фактических.
Вход в настройки BIOS
Ниже представлены методы входа в настройки BIOS.
y Нажмите клавишу Delete, когда появляется сообщение на экране Press DEL key
to enter Setup Menu, F11 to enter Boot Menu во время загрузки.

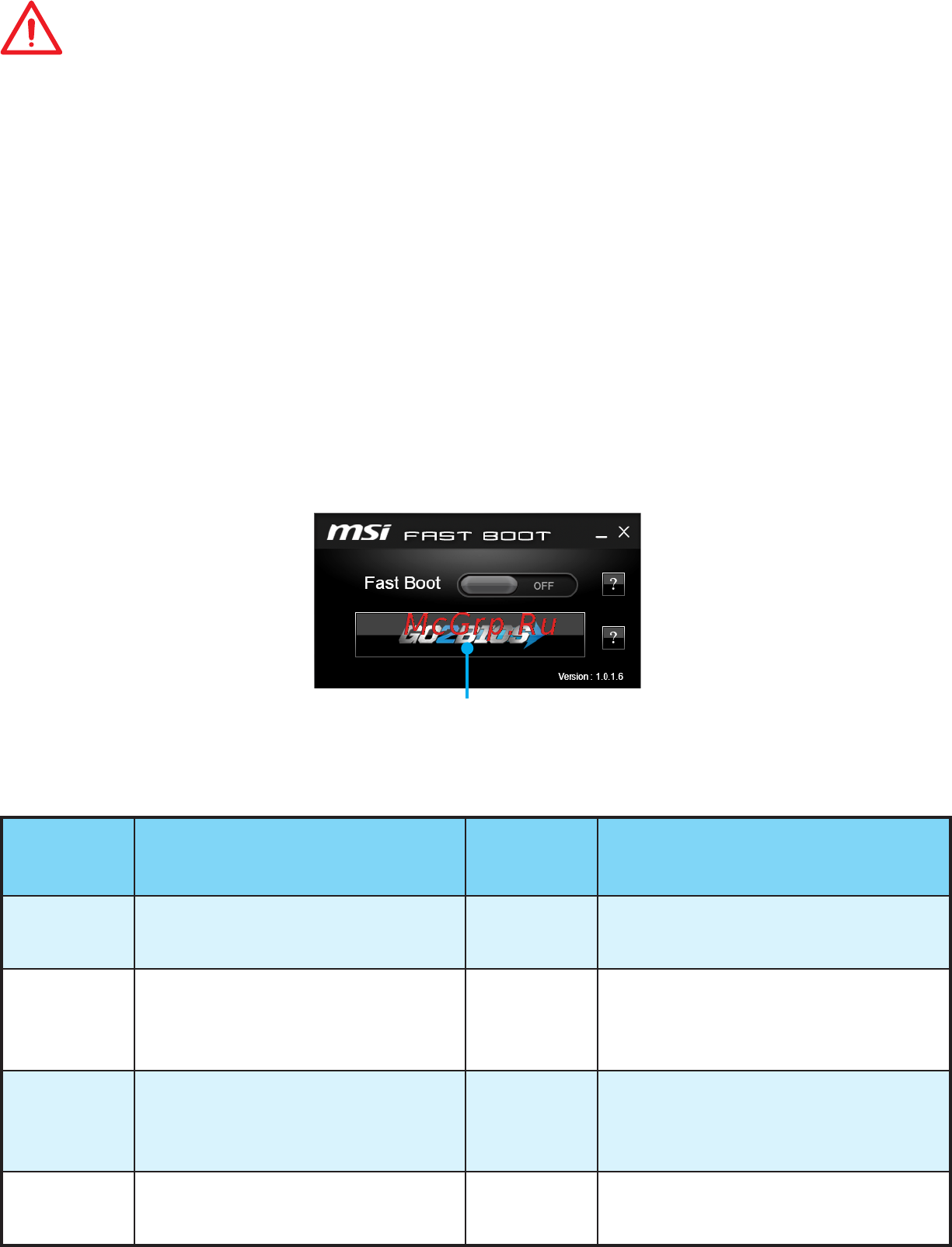

y При помощи приложения MSI FAST BOOT. Нажмите на кнопку GO2BIOS и
выберите ОК. Система перезагрузится и автоматически войдет в настройки BIOS.
Нажмите на кнопку GO2BIOS
Функциональные клавиши
Клавиша Функция Клавиша Функция
F1 Общая справка F4
Вход в меню технических
параметров процессора
F5 Вход в меню Memory-Z F6
Загрузить
оптимизированные
настройки по умолчанию
F8
Загрузить профиль
разгона с флэш-диска
USB
F9
Сохранить профиль разгона
на флэш-диск USB
F10
Сохранение изменений и
перезагрузка
F12
Сохранить скриншот на
флэш-диск FAT/ FAT 32 USB
