«Retail-01K» Руководство по ремонту
6
Внимание! Перед разборкой отключите питание ПТК и отсоедините кабель питания и
интерфейсный кабель от разъѐмов на системной плате.
Корпус ПТК
Отсоединение корпуса ПТК :

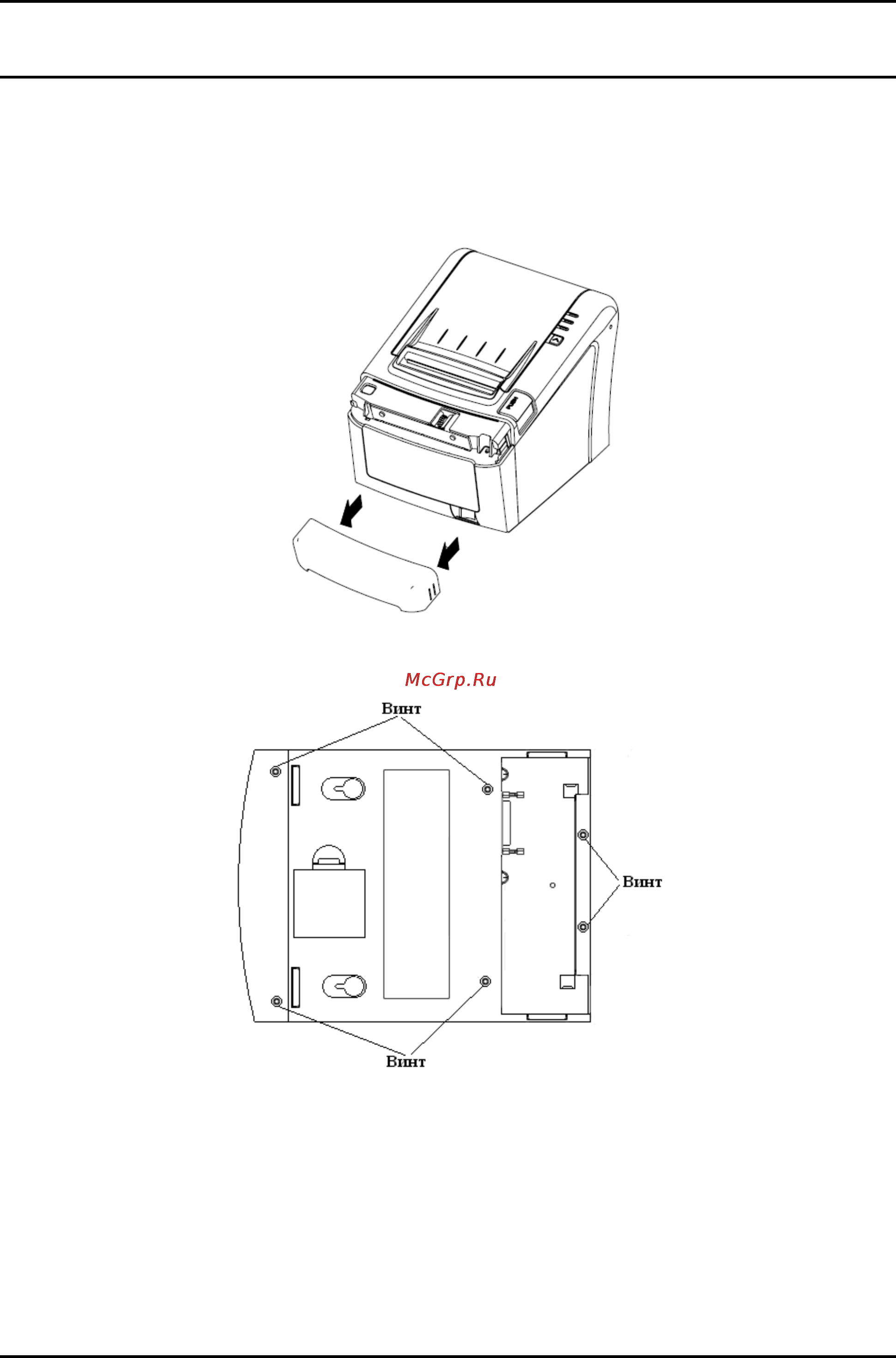

1. Снимите крышку отсека регулировки ножа отрезчика:
2. Переверните ПТК
3. Открутите 6 винтов, крепящих корпус ПТК к нижней части корпуса.
4. Отожмите защѐлки корпуса находящиеся в задней верхней части корпуса.
5. Снимите корпус ПТК.
6. Для снятия верхней крышки корпуса открутите два удерживающих винта:
