Компания «ШТРИХ-М» (495) 787-6090 www.shtrih-m.ru
1.3 Описание клавиатуры быстрого доступа
1.3.1 Клавиатура быстрого доступа весов ШТРИХ-ПРИНТ и ШТРИХ-ПРИНТ М

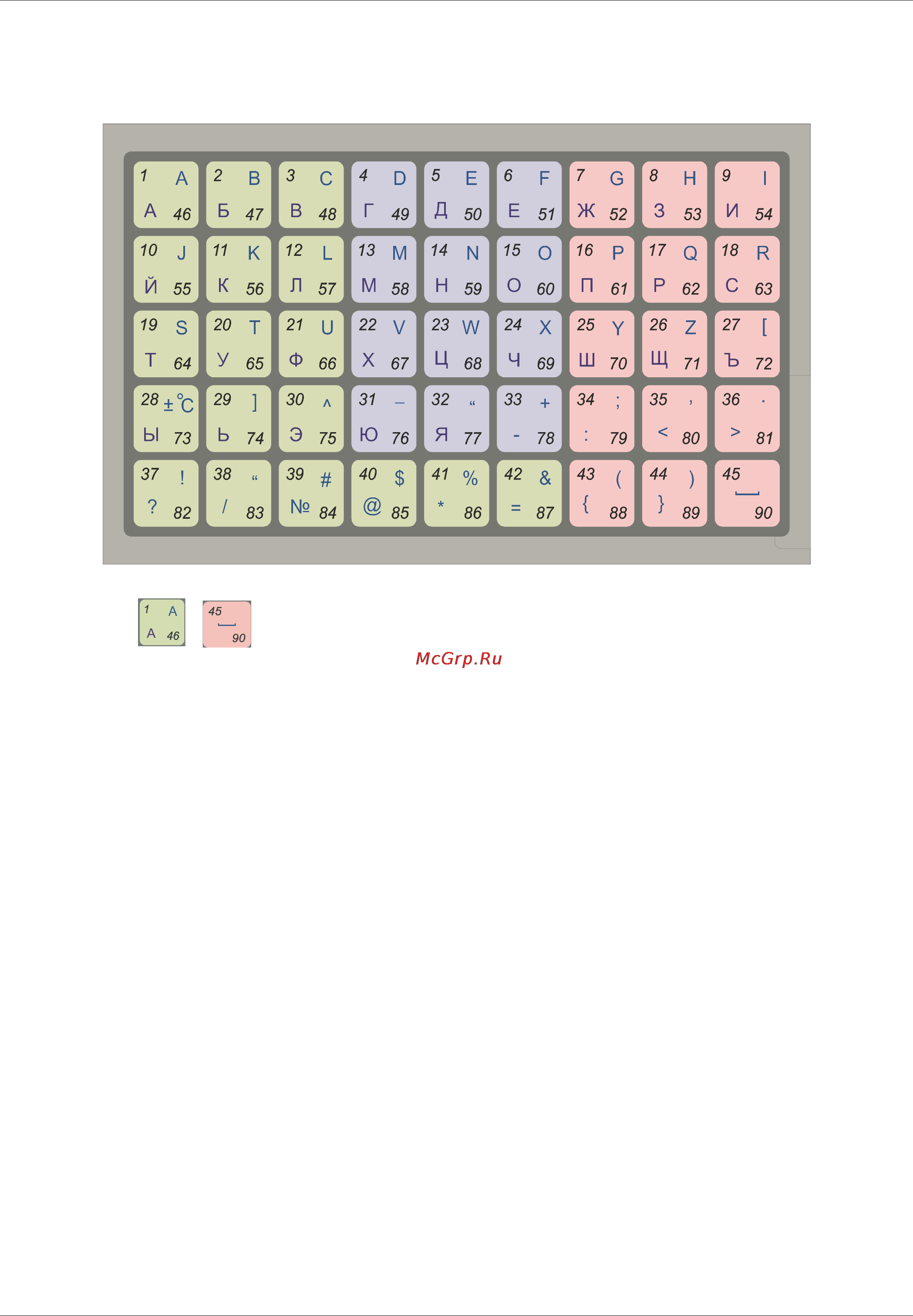

Рис. 4
Клавиши … предназначены для быстрого доступа к товарам, ценам или некоторым функциям
см рисунок 4. Клавиши разбиты на три цветовые группы разного размера. Это может быть удобным при
программировании вызова товаров определенного типа, например, разных видов рыбы, с помощью клавиш
одного цвета, например, синего. Программирование клавиш можно осуществить либо с клавиатуры весов, см.
руководство оператора, либо с помощью приложения «Загрузчик».
Клавиши быстрого доступа при выключенном указателе РЕГ, см. 1.5 Описание дисплея, имеют номера
1..45, при включенном – 46..90. При редактировании строчных параметров в системном меню переключение
регистра клавиатуры позволяет вводить либо строчные, либо прописные буквы.
Каждая клавиша быстрого доступа может быть запрограммирована определенным образом. Возможны
следующие варианты:
• вызов товара по коду*;
• вызов товара по номеру ПЛУ*;
• вызов значения цены*;
• вызов режима ввода даты для встроенных в весы часов реального времени**;
• вызов режима ввода времени для встроенных в весы часов реального времени**;
• вызов режима ввода курса валюты**;
• вызов режима ввода даты изготовления**;
• вызов режима ввода даты реализации**;
• вызов режима ввода срока годности**;
• вызов режима ввода произвольного значения ШК**;
• вызов режима ввода фиксированной массы**;
• вызов режима ввода порога срабатывания автопечати**;
• вызов фунции включения / выключения режима просмотра валютного эквивалента стоимости**;
8
