Весы ШТРИХ-ПРИНТ 4.5 Руководство администратора
Важно! Подключение всех кабелей внутри электроотсека весов должен выполнять квалифицированный
специалист-электрик при полностью отключенном питании сетевого кабеля!
Протяните все необходимые для работы весов кабели через трубу внешнего подвеса внутрь

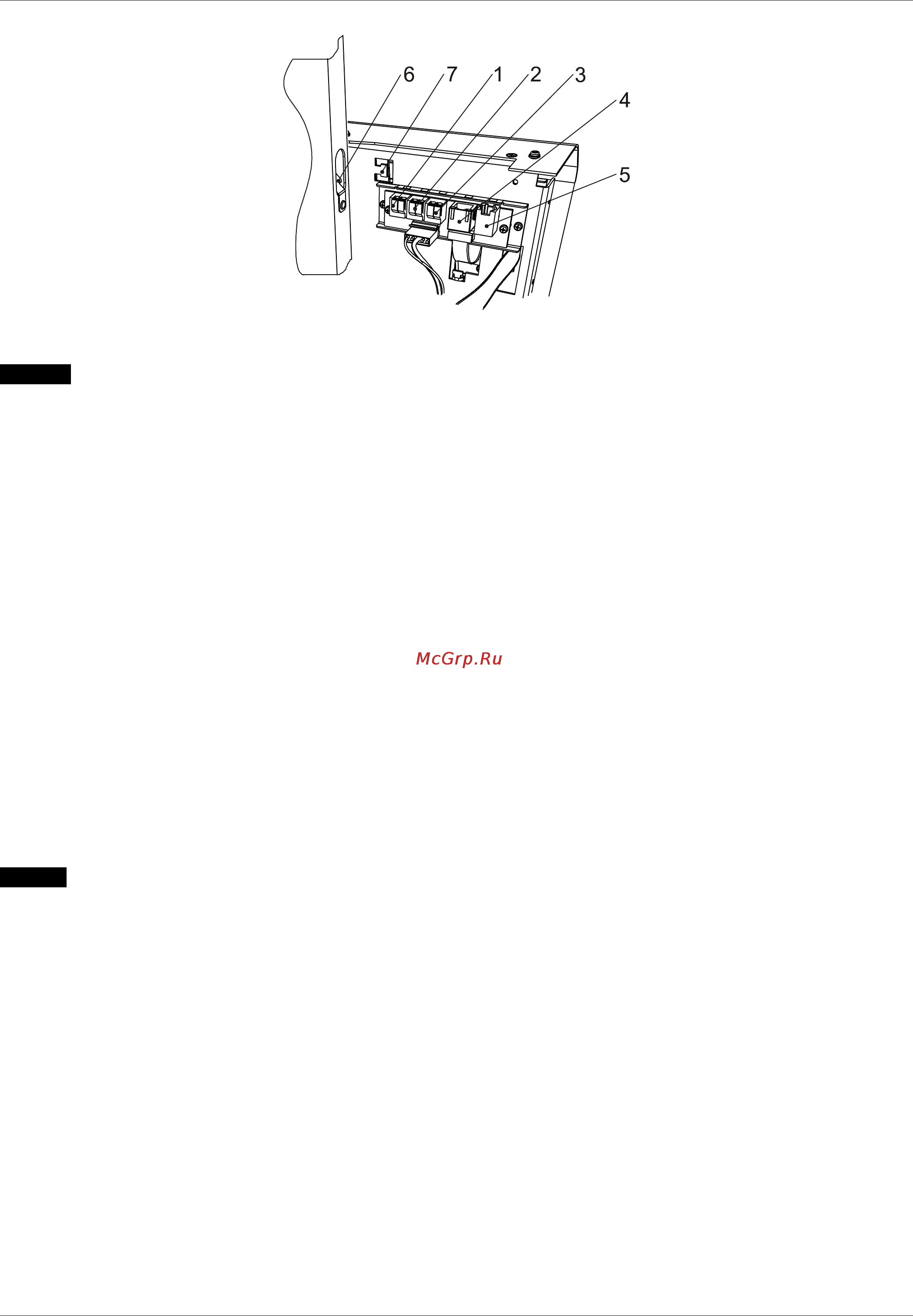

электроотсека при отключенном от сети кабеле сетевого питания. К клеммникам поз. 1..3 следует подключить
предварительно проведенные внутрь электроотсека провода кабеля сетевого питания ~220В: к клеммнику 1 —
фазный провод, к клеммнику 2 — нулевой провод, к клеммнику 3 — провод защитной земли. Убедиться, что
провода хорошо зафиксированы в клеммниках, что минимизирует опасность их самопроизвольного выпадания
и замыкания, после чего притянуть их пластиковым хомутом к выступу 7. Подключить интерфейсные кабели.
Включить вилку сетевого кабеля в розетку и включить весы, см. 1.8 Включение весов. Убедиться в
правильности подключения интерфейсных кабелей: индикатор Link разъема интерфейса Ethernet, поз. 4,
должен включиться, если кабель подключен к локальной сети, а индикатор LAN этого разъема должен мигать,
показывая активность сети. Работу интерфейса RS232 можно проверить с помощью приложения «Тест
драйвера», предварительно настроив в меню весов нужный интерфейс и его параметры, см. (1.6) Интерфейс.
После подключения кабелей и проверки выключите питание. Зафиксируйте положение кабелей внутри
трубы верхнего подвеса весов с помощью пластиковых хомутов через отверстия поз. 4, см. рисунок 16. Это
предохранит кабели от повреждения несущим и фиксирующим болтами при подвешивании весов, и частично
защитит от опасности вырывания кабелей при демонтаже. Установите крышку электроотсека обратно и
подвесьте весы на несущий и фиксирующий болты, зафиксировав их ответными гайками через шайбы (в
комплект не входят).
Снимите защитную пленку с металлических частей корпуса весов.
Важно! Не допускается подвешивание весов только на один болт или болты диаметром меньше указанного.
1.6.5.3 Подсоединение гребенки принтера, подвеса чаши и установка чаши
27
Рис. 19
