Весы Штрих РС-200С2 Руководство администратора

3. Общий вид весов

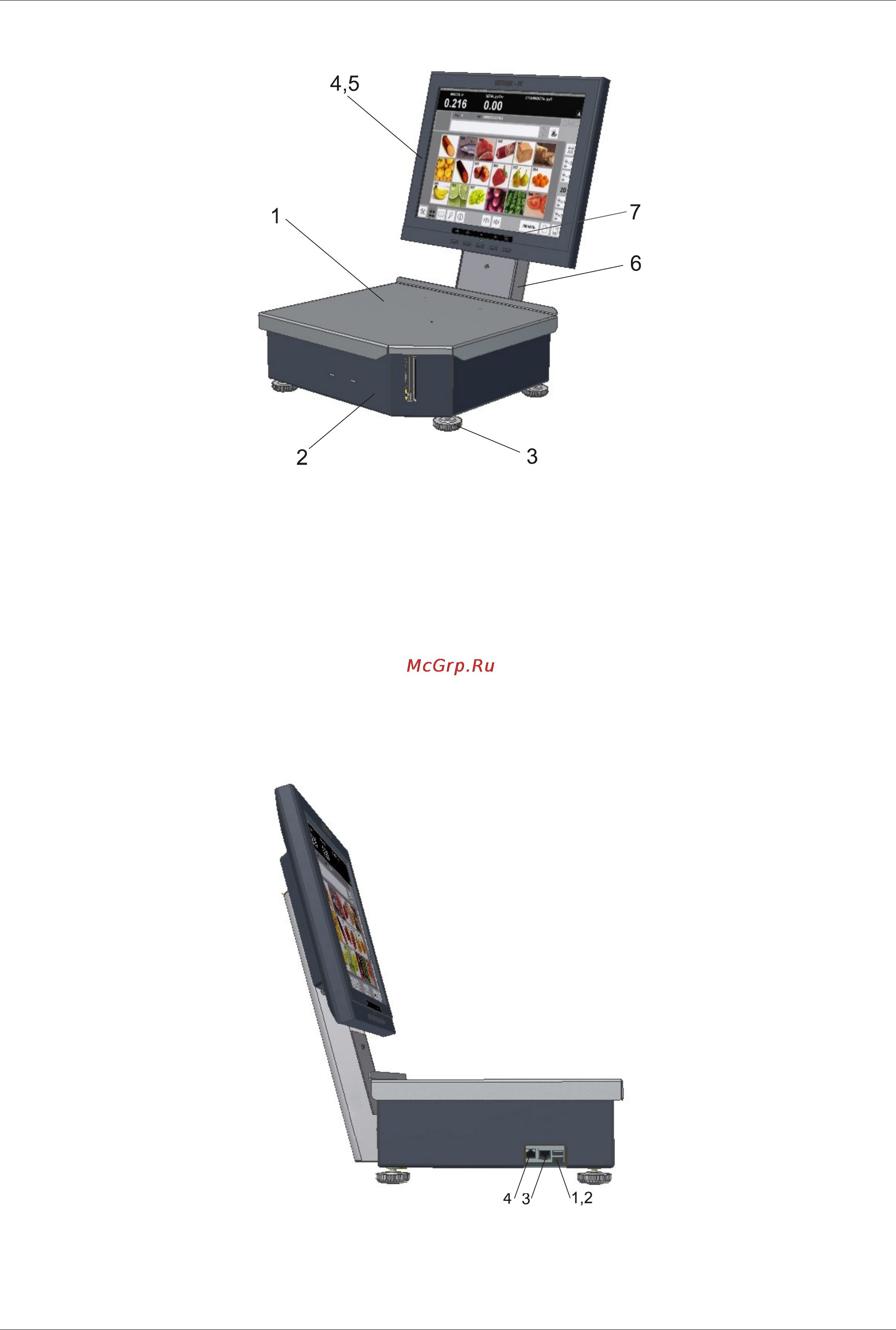

Рисунок 1.

На рисунке 1 отображены основные составляющие части весов Штрих РС-200C2 в сборе, где:

1 – платформа весоизмерительного устройства;

2 – корпус весов;

3 – опоры весов;

4 – жидкокристаллический монитор оператора (продавца) с сенсорной панелью 5,

далее монитор оператора;

6 – стойка монитора,

7 – клавиатура монитора.

Рисунок 2.

На рисунке 2 показаны интерфейсные разъемы весов: 1 и 2 – разъемы USB, 3 – разъем

Ethernet, 4 – разъем Com-port.
