Порядок калибровки

1. Замкнуть перемычку J4 (если плата новая, то перемычка уже замкнута медью)

2. Подсоединить к весам аккумулятор (или вместо него стабилизированный источник напряжения

6..7 вольт).

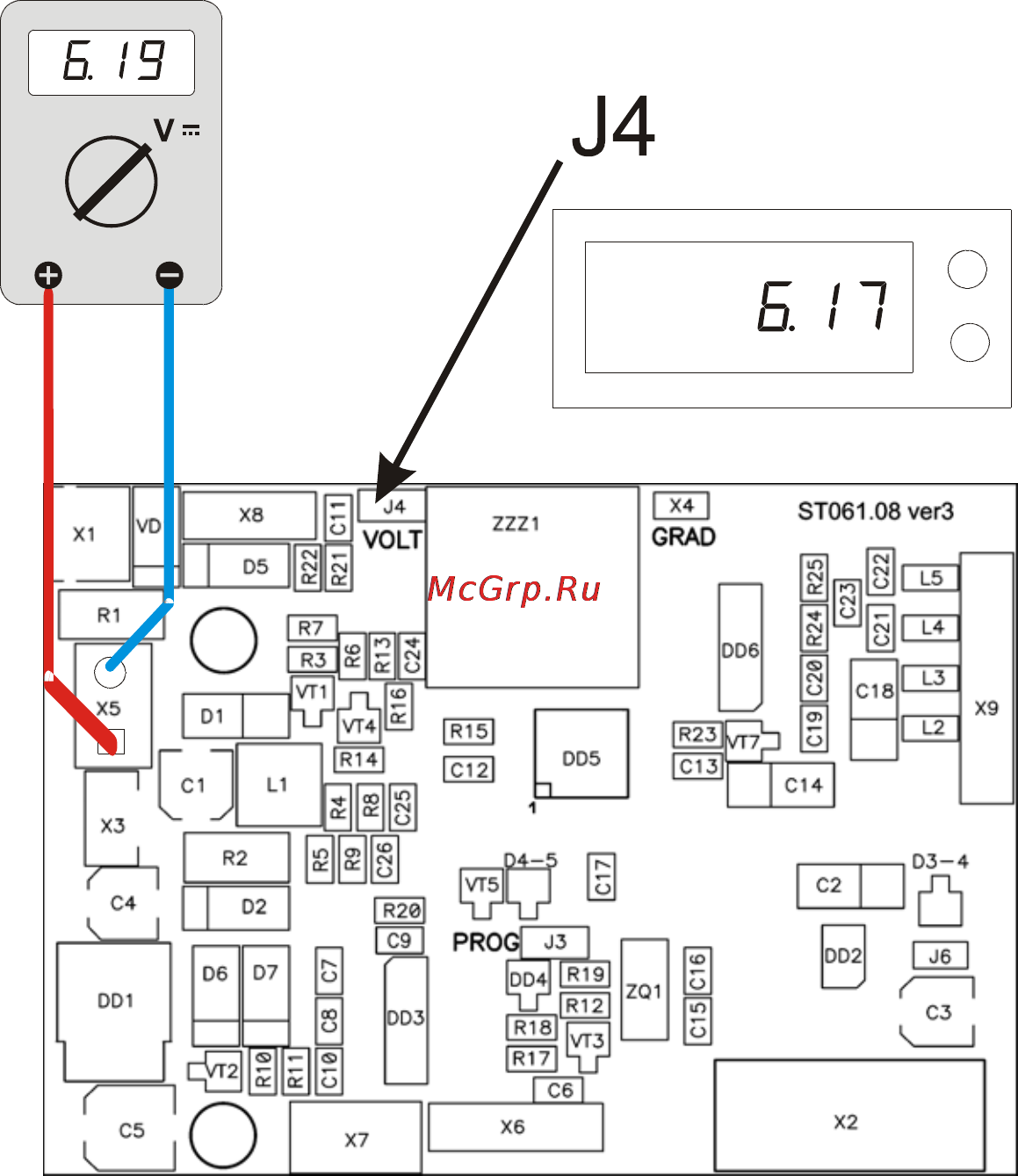

3. Подключить мультиметр плюсом к контакту 1 и минусом к контакту 3 разъёма X5, как показано на

рисунке.

4. Включить весы. После включения весы сразу перейдут в режим калибровки вольтметра и их

дисплей примет вид показанный на рисунке. На экране будет индицироваться напряжение.

5. С помощью клавиш >0< и >T< выставить на весах значение измеренного напряжения на 0,02..0,04

вольта ниже, чем измеренное мультиметром.

6. Выключить весы.

7. Разомкнуть перемычку J4.
