ШТРИХ–М МII [30/31] Настройка платы st061 8

6. Подключить кабель преобразователя уровней к разъему Х6 программируемой платы , при этом

питание на программируемую плату будет подаваться с преобразователя уровней (серый кабель --

1-я нога, красный -- 4-я нога).

7. Нажать в окне FlashMagic кнопку Start (см. рисунок 1). После окончания программирования в строке

состояния отобразиться надпись Finished.

Настройка платы ST061.08

Плата ST061.08 ― это плата БОИ (блока обработки информации) весов Штрих М2 с тензодатчиком.

Настройка платы заключается в калибровке встроенного в нее вольтметра.

Встроенный вольтметр

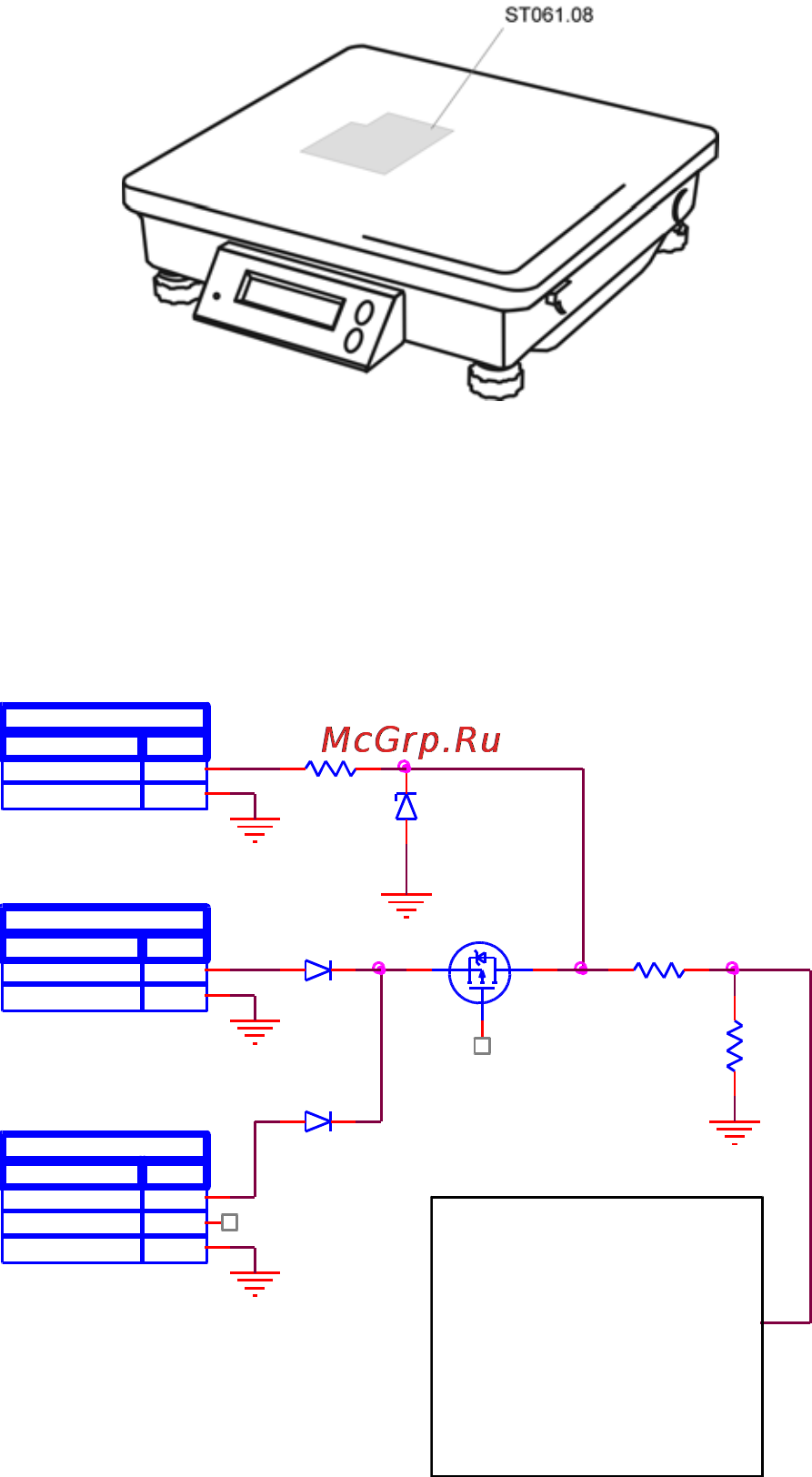

В плате ST061.08 весов Штрих М2 с тензодатчиком есть встроенный вольтметр, который измеряет

напряжение питания весов. Он состоит из (см. схему) делителя на резисторах R7, R4 и встроенного в

микроконтроллер DD5 АЦП. Напряжение измеряется в точке соединения транзисторa VT2 и резистора R7

(в эту точку приходят напряжения от аккумулятора, батареек и сетевого источника питания).

D6 VT2

Name Pin

Name

VD1

B/P

BAT

ACC

GND

TEMP

GND

DD5

CT32B1_MAT0/AD2/R/PIO1_1

LPC11xx

В соответствии с измеренным напряжением весы производят следующие действия:

• Управляют индикатором батарейки .

• Если напряжение меньше 5,2 вольт, то весы выключаются.

Калибровка вольтметра

Для калибровки предусмотрен специальный режим, в который плата переходит автоматически, если

замкнута перемычка J4.

Необходимое оборудование

1. Весы с настраиваемой платой

2. Источник питания DC 6..7 Вольт или заряженный аккумулятор

3. Цифровой мультиметр (рекомендуется мультиметр MASTECH MY-64) для измерения постоянного

напряжения до 20 вольт, который должен иметь дискретность 0,01 вольта и точность ±0,5% при

измерении вышеуказанного напряжения.

Внимание! Недопустимо использовать мультиметр с разряженной батареей!
