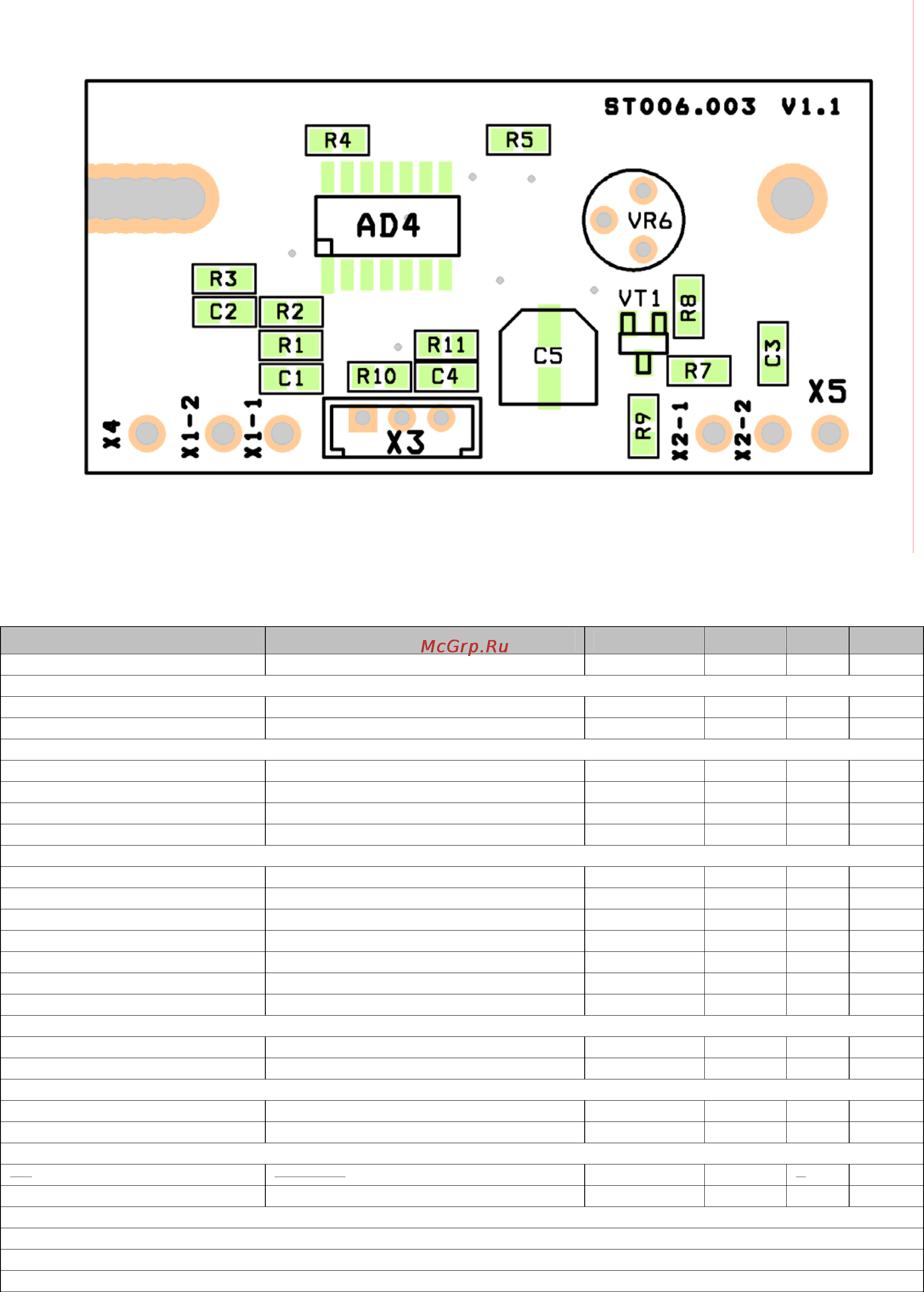

Схема размещения элементов
Список комплектации
Обозначение на схеме Номинал Корпус Аналог Кол. Прим.
Микросхемы
AD4 LM224 SO14 1
Конденсаторы
C1, C2, C4 0,1 μF SMD 0805 3
C3 1 μF SMD 0805 1
C5 10 μF x 6,3 V SMD 6,3mm 1
Резисторы
R1, R7 1,2 KΩ SMD 0805 2
R2 1,2 MΩ SMD 0805 1
R3, R8, R9, R11 10 KΩ SMD 0805 4
R4 750 KΩ SMD 0805 1
R5 200 KΩ SMD 0805 1
R10 15 KΩ SMD 0805 1
Подстроечный резистор
VR6 10 KΩ 1
Транзистор
VT1 BC847 SOT-23 1
Разъемы
X3 JST EH3 1 1
Notes
1 – not used
