Калибровка вольтметра

Для калибровки предусмотрен специальный режим, в который плата переходит автоматически, если

замкнута перемычка J4.

Необходимое оборудование

1. Весы с настраиваемой платой

2. Источник питания DC 6..7 Вольт или заряженный аккумулятор

3. Цифровой мультиметр (рекомендуется мультиметр MASTECH MY-64) для измерения постоянного

напряжения до 20 вольт, который должен иметь дискретность 0,01 вольта и точность ±0,5% при

измерении вышеуказанного напряжения. Внимание! Недопустимо использовать мультиметр с

разряженной батареей!

Порядок калибровки

1. Замкнуть перемычку J4 (если плата новая, то перемычка уже замкнута медью)

2. Подсоединить к весам аккумулятор (или вместо него стабилизированный источник напряжения 6..7 вольт.

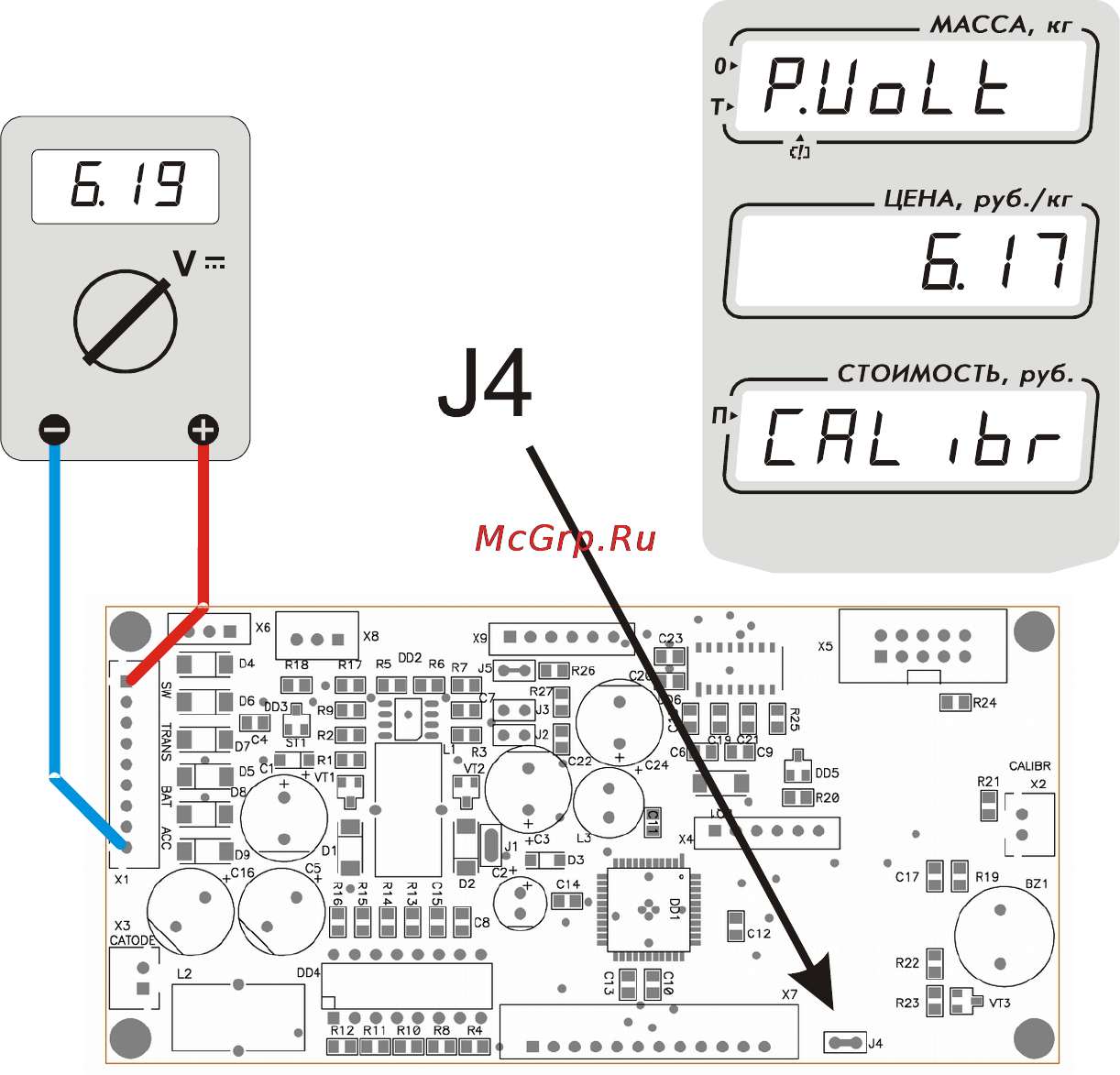

3. Подключить мультиметр плюсом к контакту 1 и минусом к контакту 9 разъёма X1, как показано на рисунке.

4. Включить весы. После включения весы сразу перейдут в режим калибровки вольтметра и их дисплей

примет вид показанный на рисунке. В поле ЦЕНА будет индицироваться измеренное напряжение.

5. С помощью клавиш 17 и 18 выставить на весах значение измеренного напряжения на 0,02..0,04 вольта

ниже, чем измеренное мультиметром.

6. Выключить весы.

7. Разомкнуть перемычку J4.
