Настройка платы ST007.05
Плата ST007.05 ― это плата БОИ (блока обработки
информации) весов Штрих М3 со светодиодной индикацией.
Настройка платы заключается в калибровке встроенного в
нее вольтметра.
Встроенный вольтметр
В плате ST007.05 весов Штрих М3 со светодиодной индикацией есть встроенный вольтметр, который

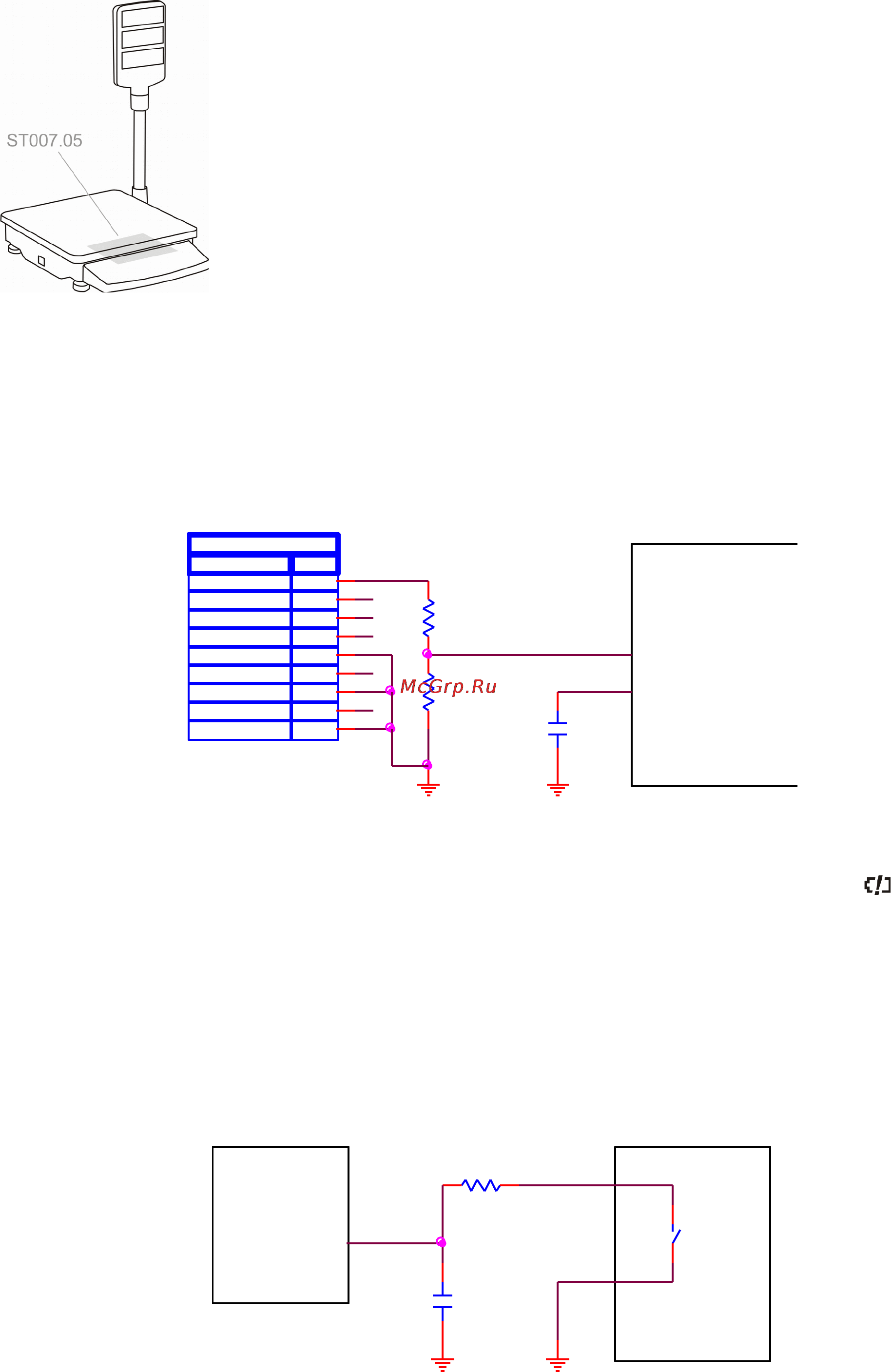

измеряет напряжение питания весов. Он состоит из (см. схему) делителя на резисторах R17, R18 и
встроенного в микроконтроллер DD1 АЦП. Напряжение измеряется на контакте 1 разъёма X1 (на этот
контакт, через выключатель, приходят обьединенные с помощью диодов напряжения от аккумулятора,
батареек и сетевого источника питания).
В соответствии с измеренным напряжением весы производят следующие действия:
• Если напряжение ниже 5,5 вольт, то на весах мигает точка напротив значка разрядки
аккумулятора.
• Если напряжение меньше 5,4 вольт, то весы издают периодический звуковой сигнал, сообщая
пользователю о необходимости их подзарядить, выключить или заменить батарейки.
Кроме того, если напряжение меньше 5,7 вольт, то весы переключают скважность у импульсного
стабилизатора питания (см. схему), путем подключения дополнительного резистора R7 в цепь
заряда/разряда времязадающего конденсатора C7. Переключение скважности необходимо для правильной
работы импульсного стабилизатора при малой разности между входным (нестабилизированным) и
выходным (стабилизированным) напряжениями.
C7
560p
3
R7 47K
28
31
GND
DD2 MC34063 DD1 Atmega16
PA6
CTIME
8
Pin
Name
X1
1
2
3
4
5
6
7
8
9
POWER
R17
240K (1%)
R18
76,8K (1%)
30
ADC 7
DD1 ATmega16
C10
0,1
29
AREF = 2,56V
TRANS2
TRANS1
SW
SW
5..12V
ACC
GND
GND
BATT
TRANS3
