ТРИД РТ 112-1В2Р [5/28] Устройство и работа прибора

2 Устройство и работа прибора

2.1 Описание работы прибора.

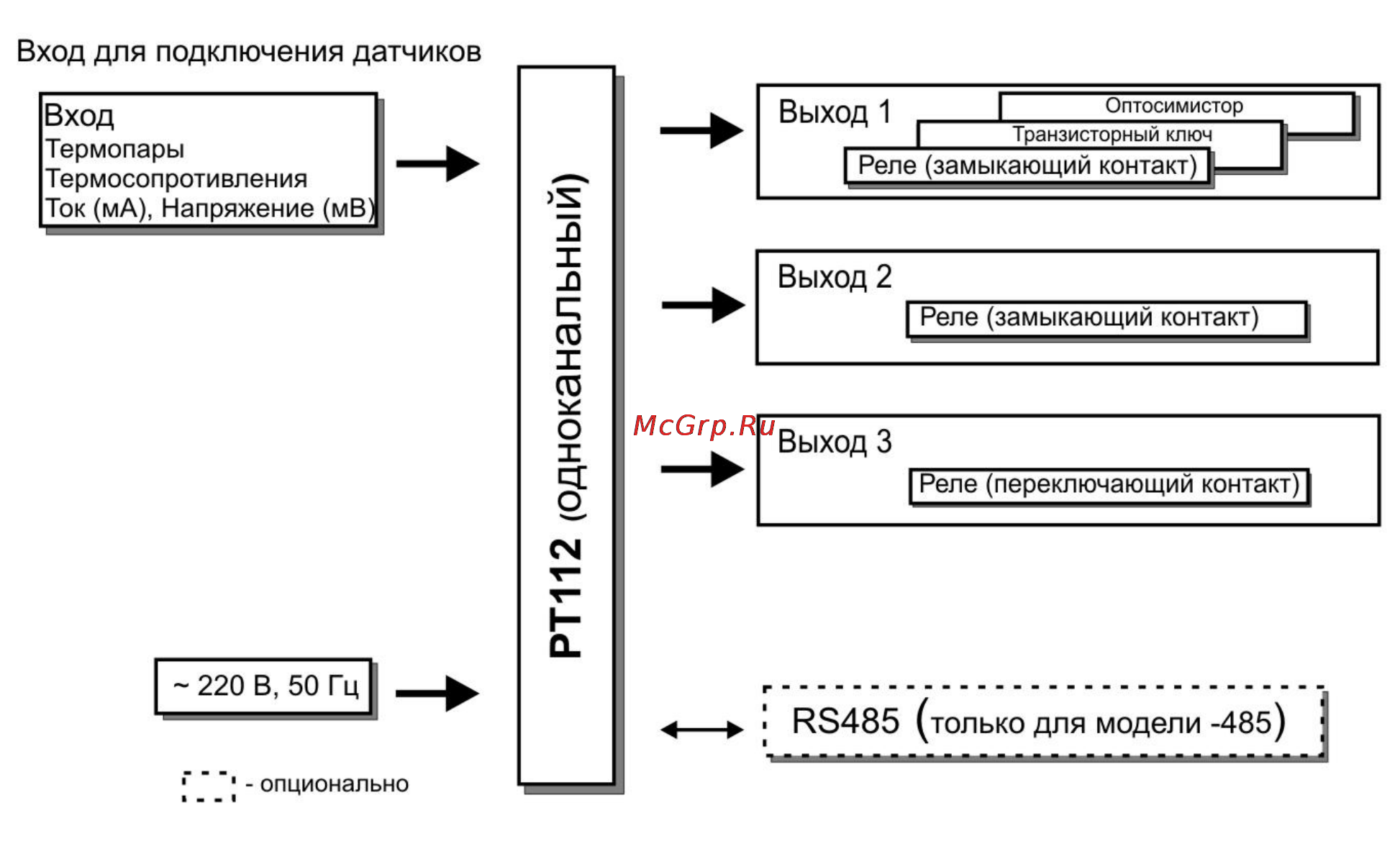

Функциональная схема одноканального прибора ТРИД РТ112 представлена на

рисунке 1.

Рисунок 1

Прибор серии ТРИД РТ112 осуществляет измерение температуры или другого

технологического параметра при помощи первичного преобразователя (датчика),

подключенного к измерительному входу прибора. Вход прибора допускает

подключение датчиков различного типа: термопары, термосопротивления, датчик со

стандартным токовым сигналом или сигналом напряжения. Измеренные физические

величины преобразуются в соответствующие значения и отображаются на цифро-

знаковом дисплее, расположенном на передней панели прибора.

Прибор анализирует значения измеренных величин и управляет выходными

устройствами в соответствии с заданными режимами работы прибора. В качестве

выходных устройств в приборах серии ТРИД РТ112 используются электромагнитные

реле, оптосимисторные или транзисторные ключи.

Основная функция приборов серии ТРИД РТ112 – регулирование параметров

по двухпозиционному закону. При регулировании температуры приборы ТРИД

РТ112 могут управлять нагревателем, охладителем либо одновременно нагревателем

и охладителем, работая в режиме нагрев-охлаждение. Прибор осуществляет

регулирование по двухпозиционному закону с использованием задаваемого

гистерезиса. Дополнительно может быть задан параметр, ограничивающий частоту

срабатывания выходных устройств. Данная функция может быть применена, когда в

качестве исполнительных устройств используются электромагнитные пускатели или

вентиляторы.
