10

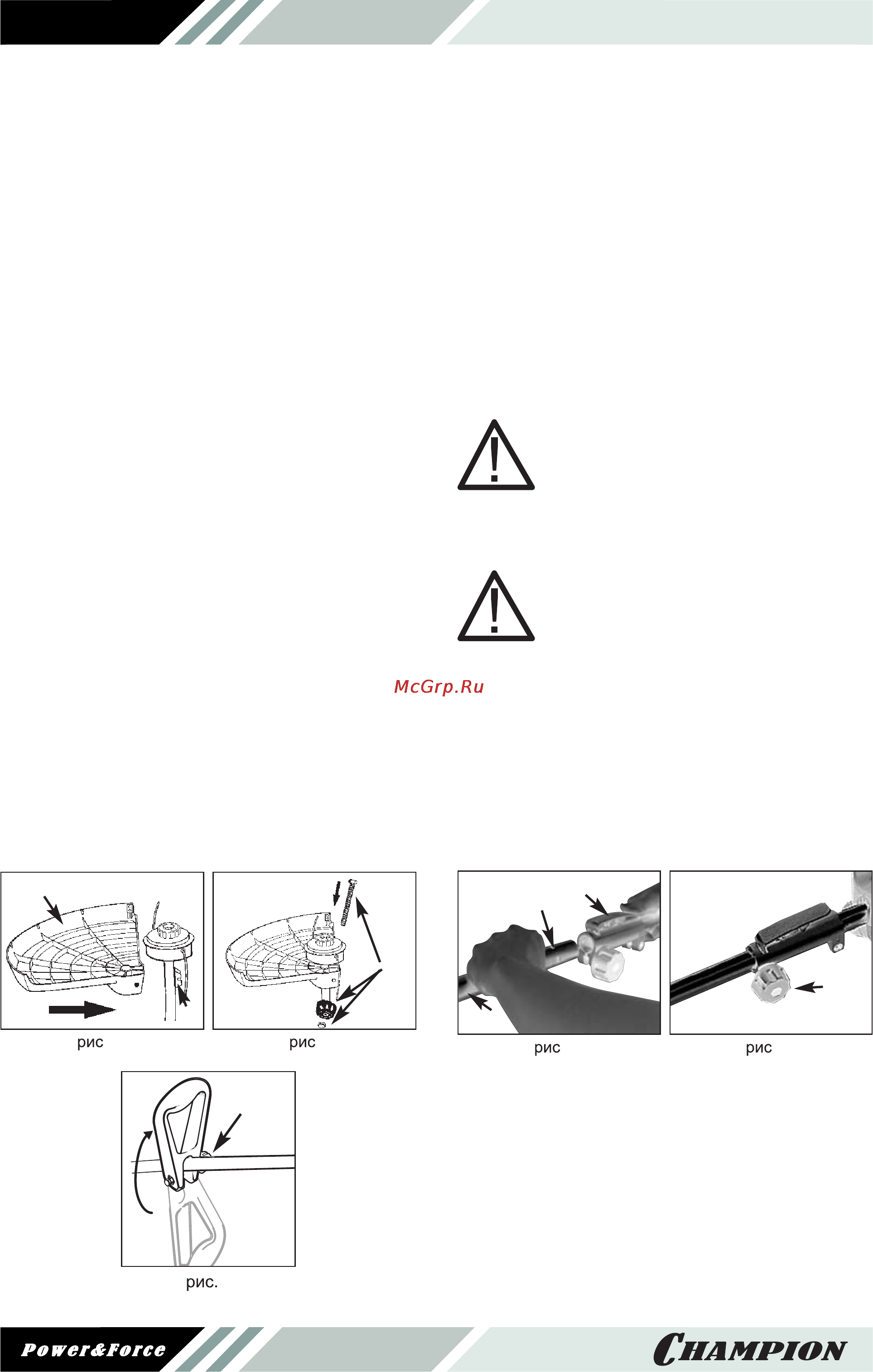

ИНСТРУКЦИИ ПО СБОРКЕ
ЗАЩИТА ОТ РАЗБРОСА
ПРИМЕЧАНИЕ:
Вам нужно лишь установить защиту от раз-
броса и отрегулировать вспомогательную
ручку.
УСТАНОВКА ЗАЩИТЫ
1. Расположите корпус двигателя так, что-
бы держатель триммерной головки был
обращен вверх (рис. 1А).
2. Установите мусороотражающий щиток
(A) на трубу так, чтобы отверстия совме-
стились с прорезями на кронштейне (B)
(рис. 1А).
3. Вставьте винт, наверните гайку (C) и на-
дежно затяните (рис. 1В).
РУЧКА В СБОРЕ
ПРИМЕЧАНИЕ:
Ручка прикреплена к валу, но для удобства
упаковки повернута вниз.
1. Ослабьте регулировочный винт и по-
верните ручку в сторону верхней части
вала. Установите ручку на расстоянии
160220 мм от задней ручки (рис. 2).
2. Надежно затяните регулировочный винт
(A).
B
A
. 1A . 1B
C
B
A
. 3A . 3B
C
D
2
A
ПРИВОДНОЙ ВАЛ
Установка нижнего вала
1. Снимите крюк с нижнего вала (A). На-
жмите на разблокировочный рычаг (B),
одновременно вставляя нижний вал в
муфту. (рис.3А)
2. Зафиксируйте разблокировочный рычаг
в первом отверстии (C) в валу. (Рис. 3А)
3. Затяните ручку (D) по часовой стрелке.
(рис. 3В)
ВНИМАНИЕ:
Перед использованием триммера
разблокировочный рычаг должен
быть зафиксирован в первом от-
верстии, а ручка должна быть на-
дежно затянута.
ВНИМАНИЕ:
Все виды оборудования сконстру-
ированы для этого главного от-
верстия, если иное не указано в
руководстве пользователя кон-
кретного оборудования. Использо-
вание несоответствующего от-
верстия, может привести к трав-
ме или повреждению триммера.
