Русский-10

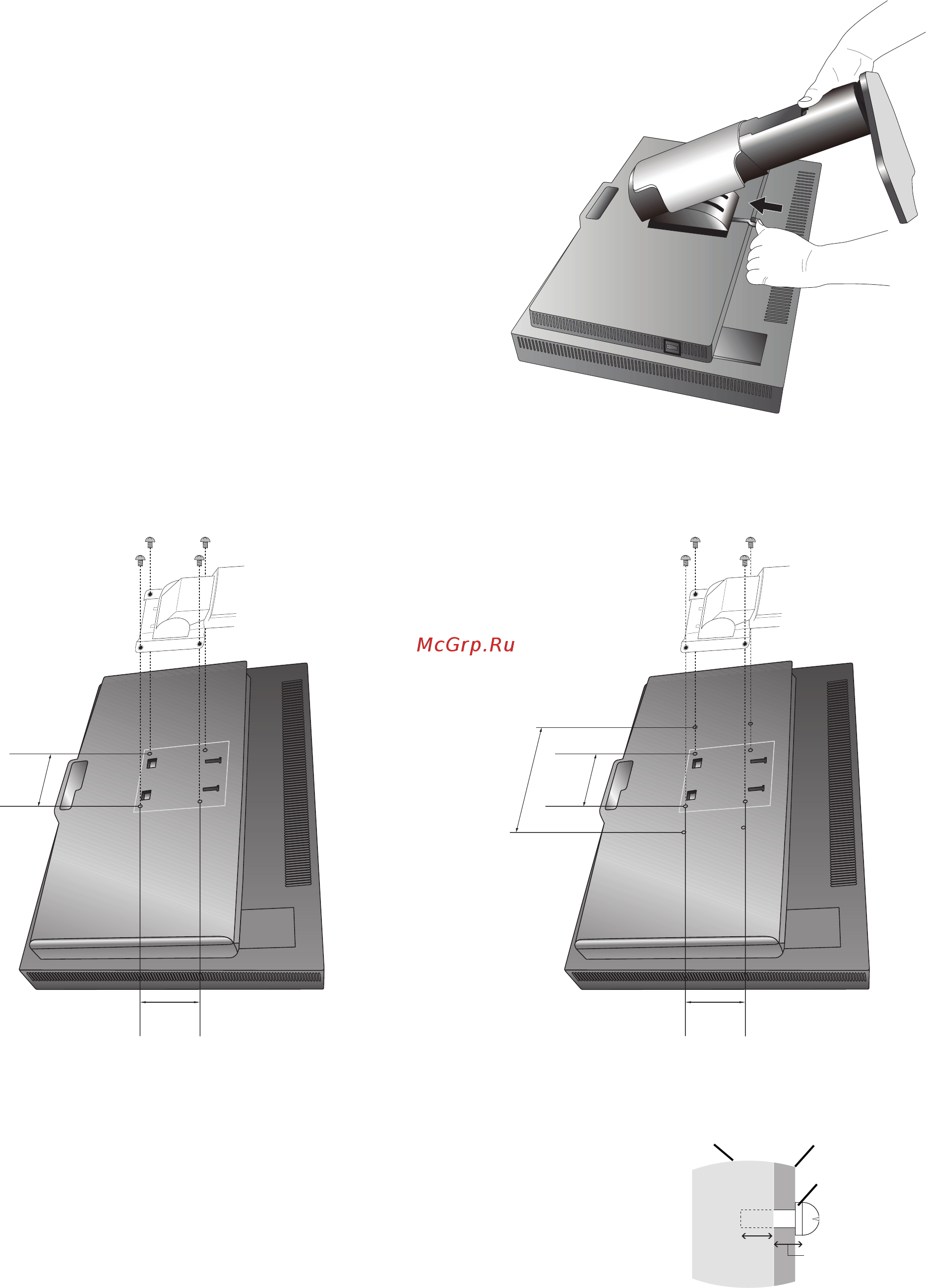

Рисунок S.1
Установка на подвижный кронштейн
Данный ЖК-монитор может быть установлен на подвижный кронштейн.
Чтобы подготовить монитор к установке в другом положении:
ПРИМЕЧАНИЕ.
Для модели PA302W: установка и перемещение монитора должны выполняться по меньшей мере двумя людьми.
• Следуйте инструкциям производителя крепления монитора.
• В целях безопасности монитор следует крепить к кронштейну, который выдерживает вес монитора.
Для получения подробной информации см. страницу 28-29-30. Перед монтажом снимите подставку монитора.
Снятие подставки монитора перед установкой
Чтобы подготовить монитор к установке в другом положении:
1. Отсоедините все кабели.
2. Возьмите монитор с двух сторон и установите его в самое верхнее положение.
3. Положите монитор экраном вниз на неабразивную поверхность (Рисунок S.1).
4. Возьмитесь одной рукой за основание, а другой за защелку.
Надавите на защелку в направлении, указанном стрелками,
и удерживайте ее (Рисунок S.1).
5.
Поднимите подставку, чтобы отсоединить ее от монитора (Рисунок S.1).
Теперь монитор можно установить другим способом. Для того чтобы
установить подставку, повторите действия в обратном порядке.
ПРИМЕЧАНИЕ. Соблюдайте осторожность при снятии подставки
монитора.
Установка подвижного кронштейна
Данный ЖК-монитор может быть установлен на подвижный кронштейн.
1. Для того чтобы снять подставку, выполните действия, описанные в разделе «Снятие подставки монитора перед
установкой».
2. Прикрепите кронштейн к монитору с помощью 4 винтов, которые остались после снятия подставки (Рисунок F.1).
Рисунок F.1
100 мм
100 мм
Вес монитора в сборке: 7,4 кг (PA242W)
100 мм
100 мм
Вес монитора в сборке: 8,9 кг (PA272W)
10,7 кг (PA302W)
200 мм
Внимание! Используйте при установке ТОЛЬКО винты (4 шт.), которые входят в комплект
поставки, или винты M4 (Длина: толщина кронштейна и шайбы + 10-12 мм),
чтобы избежать повреждения монитора или подставки. В целях соблюдения
правил безопасности монитор следует устанавливать на кронштейне,
обеспечивающем необходимую устойчивость с учетом веса монитора.
ЖК-монитор следует использовать только с предназначенным для него
кронштейном (например, стандарта GS).
ПРИМЕЧАНИЕ. Затяните все винты. (рекомендуемая сила зажима: 98 – 137 Н•см)
Монтажный
кронштейн
Винт
Шайба
Устройство
10-12 мм
Толщина
кронштейна
и шайбы
