Краткое руководство по началу работы

Для подключения ЖК-монитора к вашей системе выполните следующие действия:

ПРИМЕЧАНИЕ. Перед установкой монитора обязательно изучите «Рекомендации по эксплуатации» (стр. 3).

Для отображения максимального разрешения необходима видеокарта с выходным разрешением

2560 x 1440 (PA272W) или 2560 x 1600 (PA302W).

Только для модели PA302W: установка и перемещение монитора должны выполняться, по меньшей

мере, двумя людьми.

1. Отключите питание компьютера.

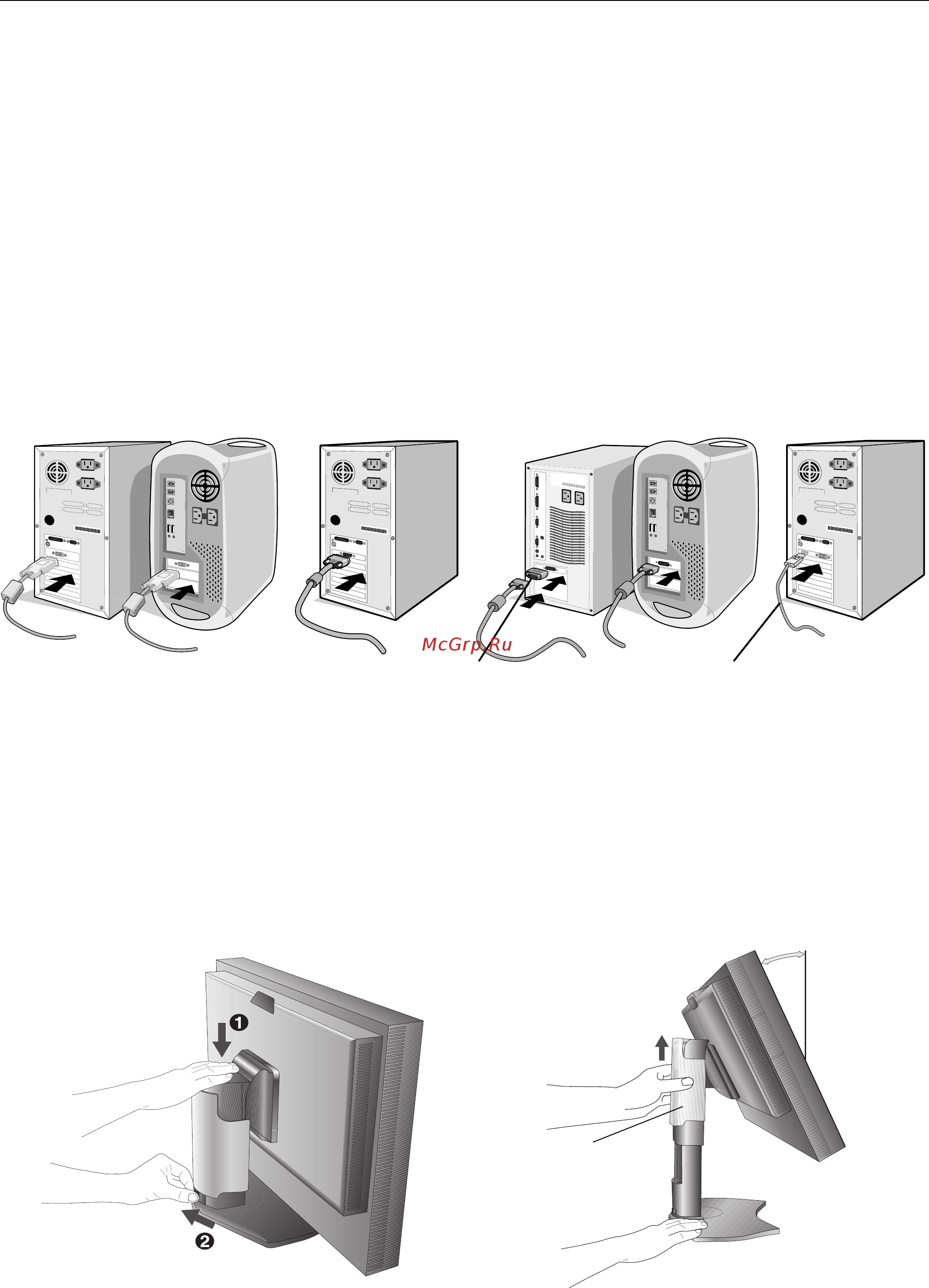

2. Для компьютера PC или Mac с цифровым выходом DVI: Подсоедините кабель видеосигнала DVI к разъему

платы видеоадаптера в компьютере (Рисунок A.1). Затяните все винты.

Для компьютеров PC с аналоговым выходом (Только для PA242W): Подсоедините 15-штырьковый миниразъем

кабеля видеосигнала D-SUB - DVI-A (не входит в комплект поставки) к разъему платы видеоадаптера в

компьютере (Рисунок A.2).

Для компьютера Macintosh (Только для PA242W): Подключите адаптер кабеля для Macintosh (не входит в

комплект поставки) к компьютеру, затем подключите кабель видеосигнала с 15-штырьковым миниразъемом D-SUB

к адаптеру кабеля для Macintosh (Рисунок A.3).

ПРИМЕЧАНИЕ. Для некоторых компьютеров Macintosh адаптер кабеля не требуется.

Для компьютеров PC с выходом DisplayPort: Подсоедините кабель DisplayPort к разъему платы видеоадаптера в

компьютере (Рисунок A.4).

Рисунок A.1

Рисунок A.3

Адаптер кабеля

для Macintosh (не

входит в комплект)

Рисунок A.2

Рисунок A.4

Кабель

DisplayPort

ПРИМЕЧАНИЕ. 1. Используйте кабель DisplayPort с логотипом DisplayPort.

2. При извлечении кабеля DisplayPort удерживайте верхнюю кнопку для разблокировки замка.

3. Регулировка высоты заблокирована кнопкой блокировки. Чтобы опустить экран, надавите на монитор сверху.

Сдвиньте кнопку блокировки, чтобы разблокировать подставку (Рисунок B.1).

ПРИМЕЧАНИЕ. Соблюдайте осторожность при разблокировании подставки.

Возьмите монитор с двух сторон и установите ЖК-панель в самое верхнее положение с углом наклона 30 градусов.

Сдвиньте крышку кабеля (Рисунок B.2).

ПРИМЕЧАНИЕ. Крышка кабеля не снимается.

Рисунок B.1 Рисунок B.2

Наклон 30°

Крышка кабеля
