Органы управления и особенности конструкции
Органы управления и особенности конструкции
Прочтите данное руководство перед тем, как приступать к работе с вашей лебедкой. Ознакомьтесь с
расположением и назначением органов управления и основных компонентов. Сохраните данное
руководство для пользования в будущем.

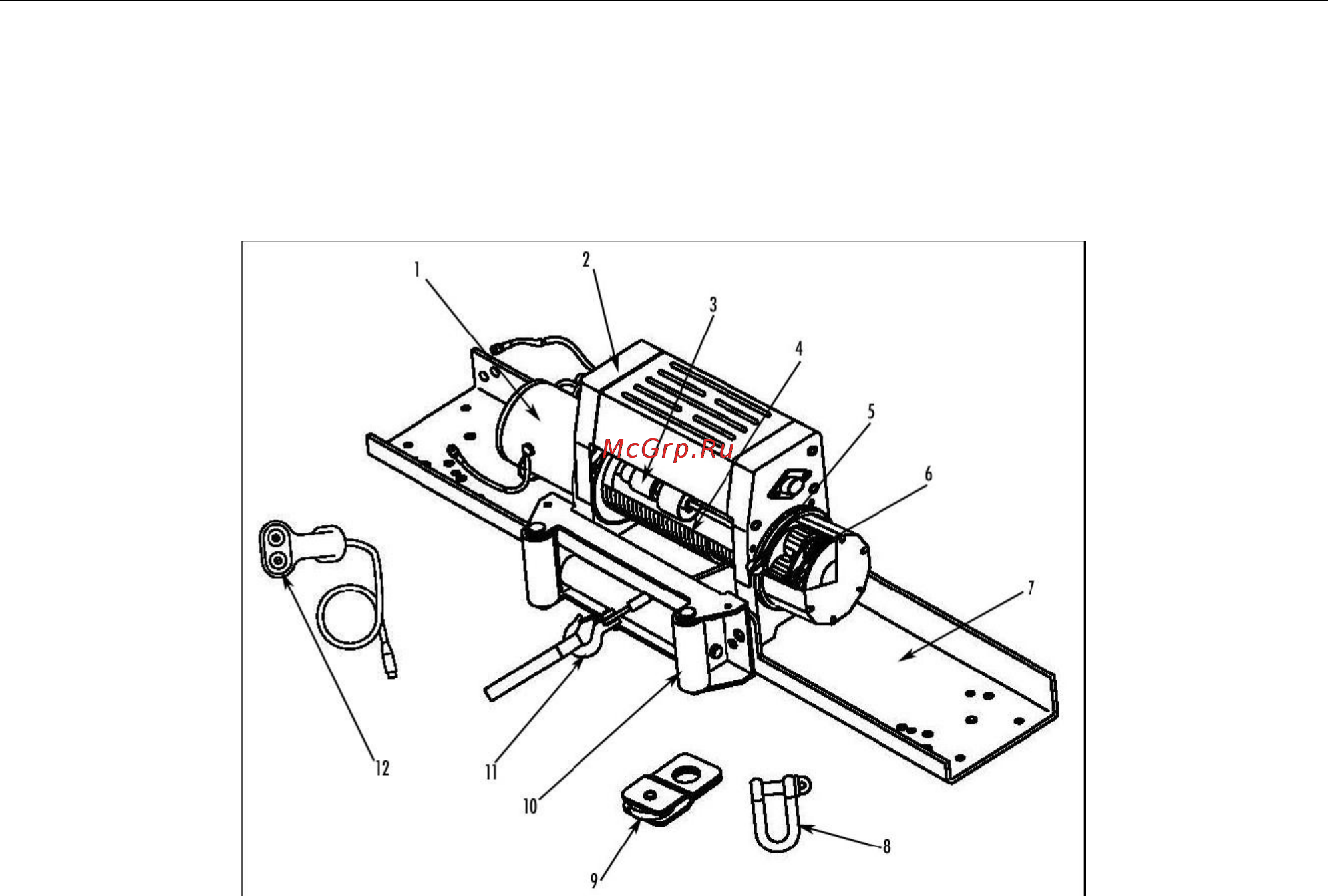

(1) Двигатель: 2,2 кВт, 12 В постоянного тока.
Двигатель передает вращение на механизм
планетарного редуктора.
(2) Соленоид: Ток, от аккумулятора автомобиля,
подается через герметизированный
электромагнитный клапан, на двигатель лебедки.
(3) Барабан лебедки: Барабан лебедки это
цилиндр, на который наматывается стальной
канат. Он может обеспечивать наматывание или
разматывание троса в зависимости от положения
дистанционного выключателя лебедки.
(4) Стальной канат: оцинкованный стальной трос
по стандарту авиационной промышленности,
5/16” x 95’, максимальная нагрузка 3629 кг,
полезная длина более 2,7 м, при 5-ти витках на
барабане.
(5) Муфта свободного хода: Муфта позволяет
вручную разъединить (“РАЗЪЕДИНИТЬ”)
тросовый барабан и редуктор для свободного
разматывания троса. Включение муфты
(“СОЕДИНИТЬ”) обеспечивает соединение
лебедки с редуктором.
(6) Планетарный редуктор: Шестерни редуктора
преобразуют крутящий момент двигателя в
высокое тяговое усилие. Редуктор обеспечивает
высокий крутящий момент барабана при малых
габаритах и массе.
(7) Универсальная монтажная пластина для
плоской поверхности: Монтажная пластина
может быть установлена на большинстве плоских
поверхностей: прицепов, бамперов, кузовов и т.п.
Монтажная пластина также имеет отверстия для
установки направляющих роликов (10).
(8) Соединительная серьга: для удобного
соединения троса с концевыми петлями тросов,
ремнями и тросовым блоками. Резьбовой палец
легко снимается.
(9) Тросовой блок: при правильном
использовании тросовой блок может удвоить
тяговое усилие лебедки или изменить
направление усилия без повреждения стального
каната.
(10) Направляющие ролики: При натяжении
каната под углом к лебедке направляющие
ролики направляют стальной канат на барабан и
снижают износ стального каната из-за трения
каната о крепление лебедки или бампер.
(11) Крюк: для закрепления троса на
неподвижном предмете.
(12) Дистанционный выключатель: Сдвоенный
переключатель для управления намоткой или
размоткой троса с барабана лебедки.
