Органы управления и особенности конструкции

Прочтите данное руководство перед тем, как приступать к работе с вашей лебедкой. Ознакомьтесь с

расположением и назначением органов управления и основных компонентов. Сохраните данное

руководство для пользования в будущем.

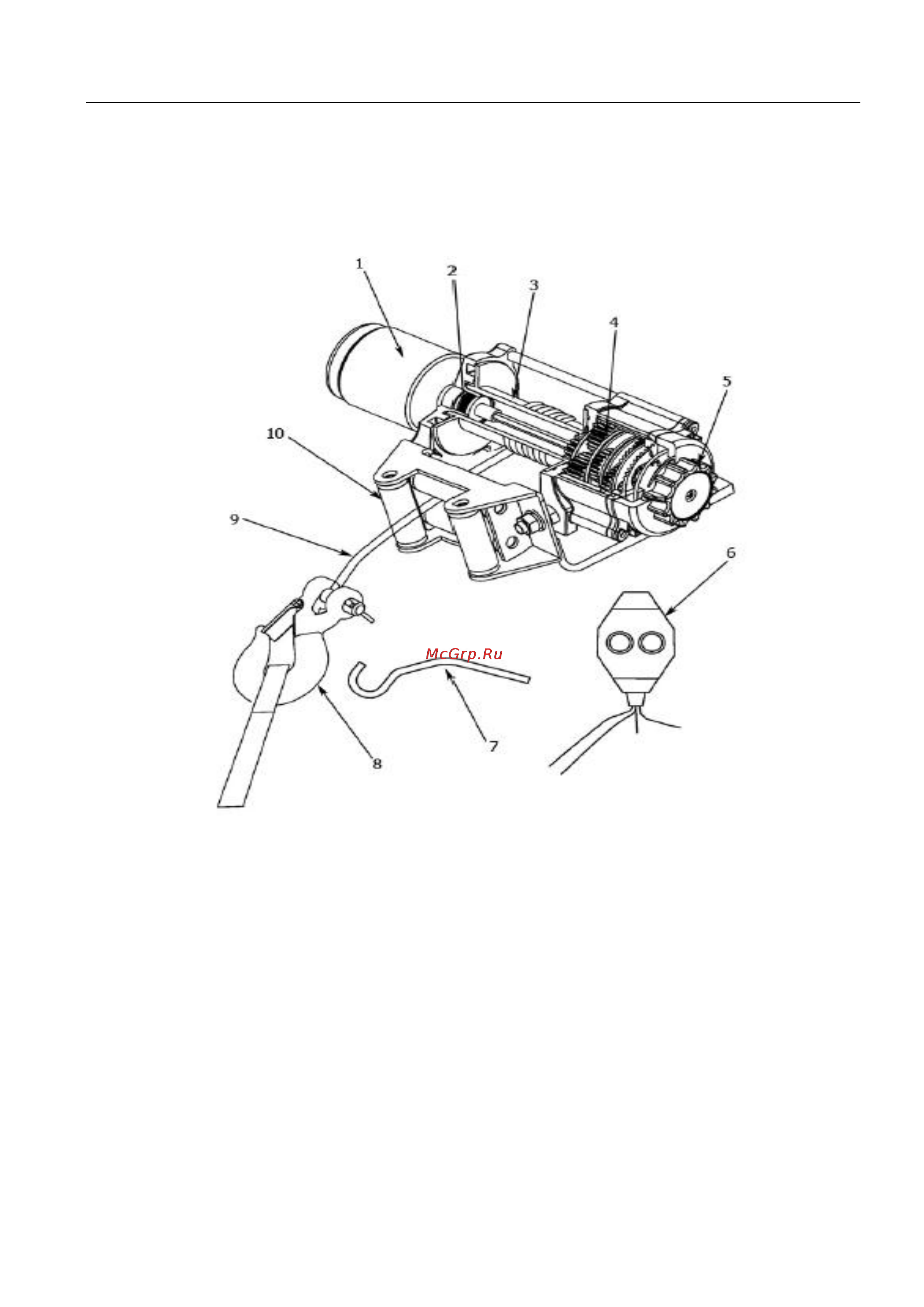

Лебедка

(1) Двигатель: 0,75 кВт, 12 В постоянного тока;

двигатель передает вращение на механизм

планетарного редуктора.

(2) Тормозная система: Барабан лебедки

автоматически затормаживается при остановке

двигателя, когда канат натянут.

(3) Барабан лебедки: Барабан лебедки это

цилиндр, на который наматывается стальной

канат. Он может обеспечивать наматывание или

разматывание троса в зависимости от положения

дистанционного выключателя лебедки.

(4) Планетарный редуктор: Шестерни редуктора

преобразуют крутящий момент двигателя в

высокое тяговое усилие. Редуктор обеспечивает

высокий крутящий момент барабана при малых

габаритах и массе.

(5) Муфта свободного хода: Муфта позволяет

вручную разъединить («Разъединить») тросовый

барабан и редуктор для свободного разматывания

троса. Включение муфты («Соединить»)

обеспечивает соединение лебедки с редуктором.

(6) Дистанционный выключатель: Кулисный

переключатель на панели управления для

управления намоткой или размоткой троса с

барабана лебедки.

(7) Вспомогательный рычаг

(8) Крюковая обойма

(9) Стальной трос: Оцинкованный стальной трос

по стандарту авиационной промышленности 1/4” x

52’ рассчитан на максимальную нагрузку 2040 кг.

(10) Направляющие ролики: При натяжении

каната под углом к лебедке направляющие ролики

направляют стальной канат на барабан и снижают

износ стального каната из-за трения каната о

крепление лебедки или бампер.
