Органы управления и особенности конструкции

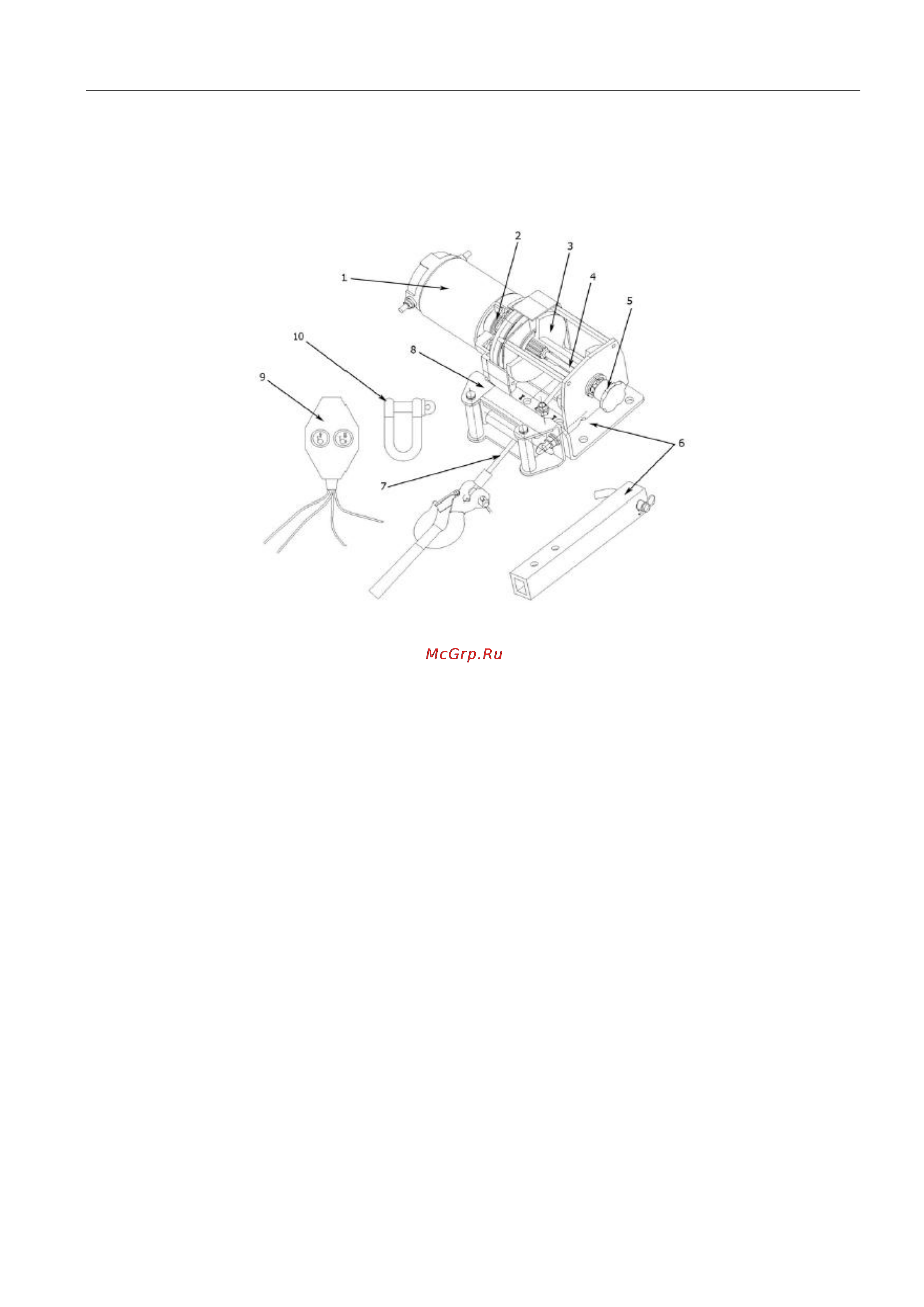

Прочтите данное руководство перед тем, как приступать к работе с вашей лебедкой. Ознакомьтесь с

расположением и назначением органов управления и основных компонентов. Сохраните данное

руководство для пользования в будущем.

(1) Двигатель: 0,75 кВт, 12 В постоянного тока.

Двигатель передает вращение на механизм

планетарного редуктора.

(2) Планетарный редуктор: Шестерни редуктора

преобразуют крутящий момент двигателя в

высокое тяговое усилие. Редуктор обеспечивает

высокий крутящий момент барабана при малых

габаритах и массе.

(3) Тормозная система: Барабан лебедки

автоматически затормаживается при остановке

двигателя, когда канат натянут.

(4) Барабан лебедки: Барабан лебедки это

цилиндр, на который наматывается стальной

канат. Он может обеспечивать наматывание или

разматывание троса в зависимости от положения

дистанционного выключателя лебедки.

(5) Муфта свободного хода: Муфта позволяет

вручную разъединить «Разъединить» тросовый

барабан и редуктор для свободного разматывания

троса. Включение муфты «Соединить»

обеспечивает соединение лебедки с редуктором.

(6) Монтажный комплект лебедки: Монтажная

пластина, дышло сцепного устройства с пальцем и

фиксатором.

(7) Стальной канат: оцинкованный стальной трос

по стандарту авиационной промышленности 5/32”

x 49’ максимальная нагрузка 907 кг.

(8) Направляющие ролики:: При натяжении

каната под углом к лебедке направляющие ролики

направляют стальной канат на барабан и снижают

износ стального каната из-за трения каната о

крепление лебедки или бампер.

(9) Дистанционный выключатель: Кулисный

переключатель на панели управляет намоткой или

размоткой троса с барабана лебедки.

(10) Серьга
