Noirot melodie evolution (medium) 1250 (7383-4) [3/6] Установка аппаратов

Электронный термостат переключатель режимов работы прибора комфортный режим экономичный ре жим остановка программирование антизамерзание только для melodie evolution verlys evolution athenea millenium axane 2

В большинстве случаев этот аппарат устанавливается таким образом что бы производимое тепло обогревало максимальный объем воздуха прибор должен быть зафиксирован в соответствии с действующими предпи саниями он должен устанавливаться таким образом чтобы выключатель и другие части прибора не могли соприкасаться с человеком принимающим ванну или душ 3

В случае установки прибора во влажном помещении необходимо использовать уст ройство защитного отключения узо электрическое соединение не требует демонтажа прибора конвектор комплектуется 3 жильным кабелем подключение жил должно производиться в соответствии с маркировкой 3

Важно 3

Важно не накрывать прибор 3

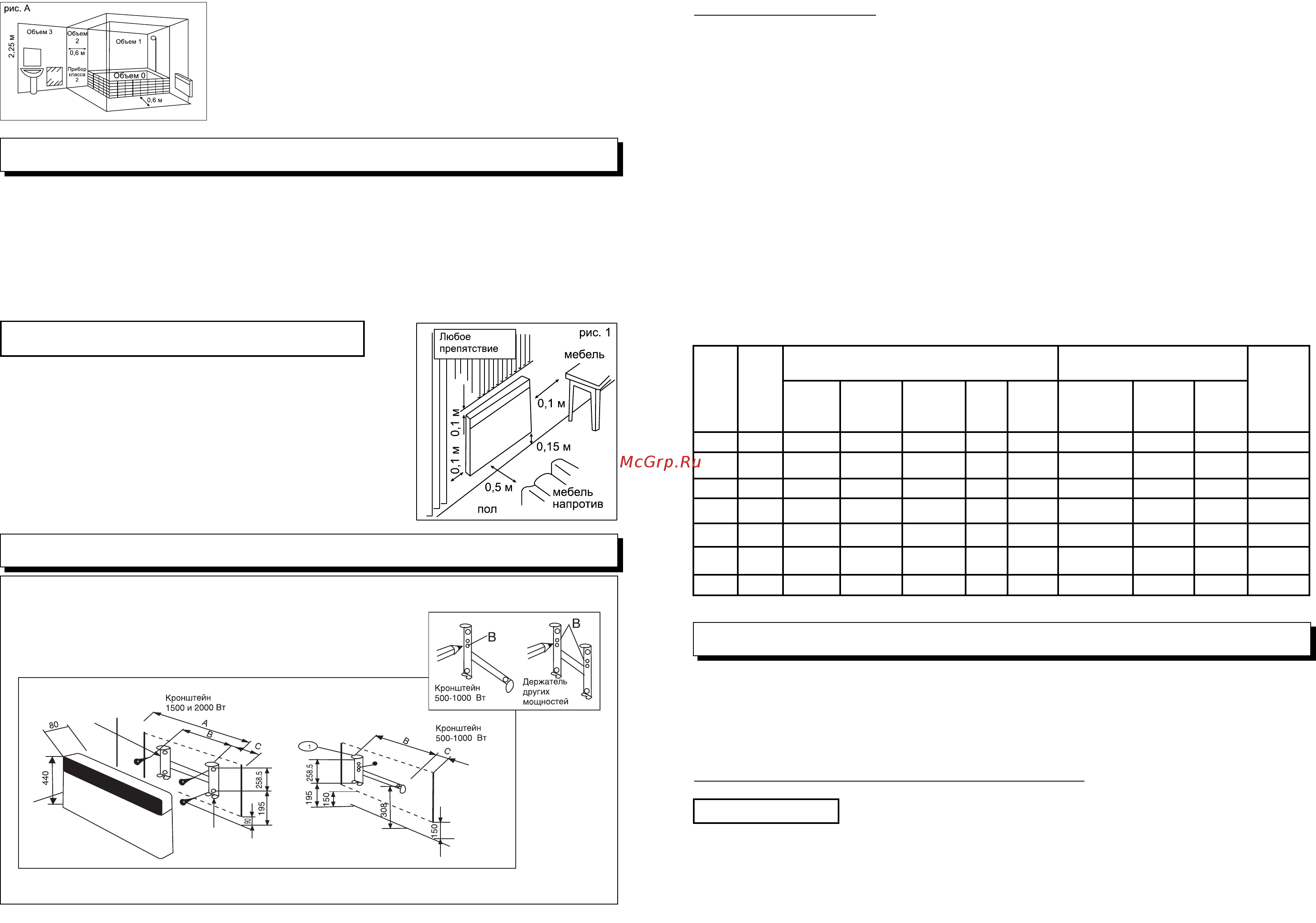

Категорически запрещается накрывать или закрывать входные или выходные отверстия решетки воздуха ввиду опасности несчастного случая или порчи прибора избегать расположения у подоконной стены окна за занавесками дверьми или под отверстием пропускаю щим воздух соблюдать минимальные расстояния уста новки от пола мебели и т д рис 1 3

Коричневый провод фаза синий провод нейтральный черный провод управляющий черный провод предназначен для соединения с управляющим устройством с целью изменять режимы функционирования аппарата в соответствии с заполненностью поме щений 3

Объем защиты этот прибор может быть установлен в объеме 2 или 3 при условии что электрическое питание будет защище но утсройством защитного отключения тока узо рав ным 30 ma рис а 3

Рекомендации по установке 3

Рис 2 размеры в мм 3

Соблюдайте цвет провода при подключении 3

Установка аппаратов 3

Установка и фиксация 3

Электрическая установка должна соответствовать требованиям нормы nfc 150 100 этот прибор класса ii не заземляется чтобы облегчить установку и сохранить минимальное расстояние 150 мм от нижней поверхности аппарата до пола необходимо освободить кронштейн с двумя лапами от аппарата использовать кронштейн поставленный на пол около стены для кронштейна фор мы н в качестве маркировки установочных размеров отметьте точкой в рис 2 ниж нее положение аппарата переставить кронштейн так чтобы нижние установочные отверстия аппарата и от меченные вами точки совпали проверить горизонтальное положение кронштейна затем отметить и просверлить 3 или 4 отверстия поместить кронштейн на стену и закрепить его при помощи 3 или 4 винтов диамет ром 5 5 мм максим замечание в случае модели в виде плинтуса постарайтесь оставить зазор 1 5 мм между шляпкой вин та и стеной зацепите прибор на этих двух винтах а затем прикрутите два нижних винта межосевое расстояние b мм 3

Электрическое соединение 3

Блок управления прибора 4

Важно 4

Использование режимов работы прибора для максимальной экономии 4

Работа в режиме программирования 4

Регулировка температуры для комфортного режима 4

Советы по использованию 4

Функционирование 4

Регулировка диапазона вращения термостата 5

Сертификация продукции 5

Срок эксплуатации 5

Техническое обслуживание 5

Утилизация прибора 5
