В случае установки без управляющего устройства, он не используется. В этой ситуации, ре
комендуется изолировать его от любого контакта с электричеством, обернув его изолентой.
Черный провод ни в коем случае не должен соединяться с
заземлением или зеленым/желтым проводом.
Если кабель питания поврежден, он должен быть заменен изготовителем, его гаран
тийной службой или человеком необходимой квалификации, чтобы избежать опасности.
Проверьте надлежащее соединение проводов в клеммах коробки соединения.
Так как этот прибор имеет ДВОЙНУЮ ИЗОЛЯЦИЮ, он ни в коем случае не должен
соединяться с землей.
Блок управления
Axane Melodie Evolution, Melodie Evolution
Verlys Evolution (миниплинтус)
Athenea Millenium

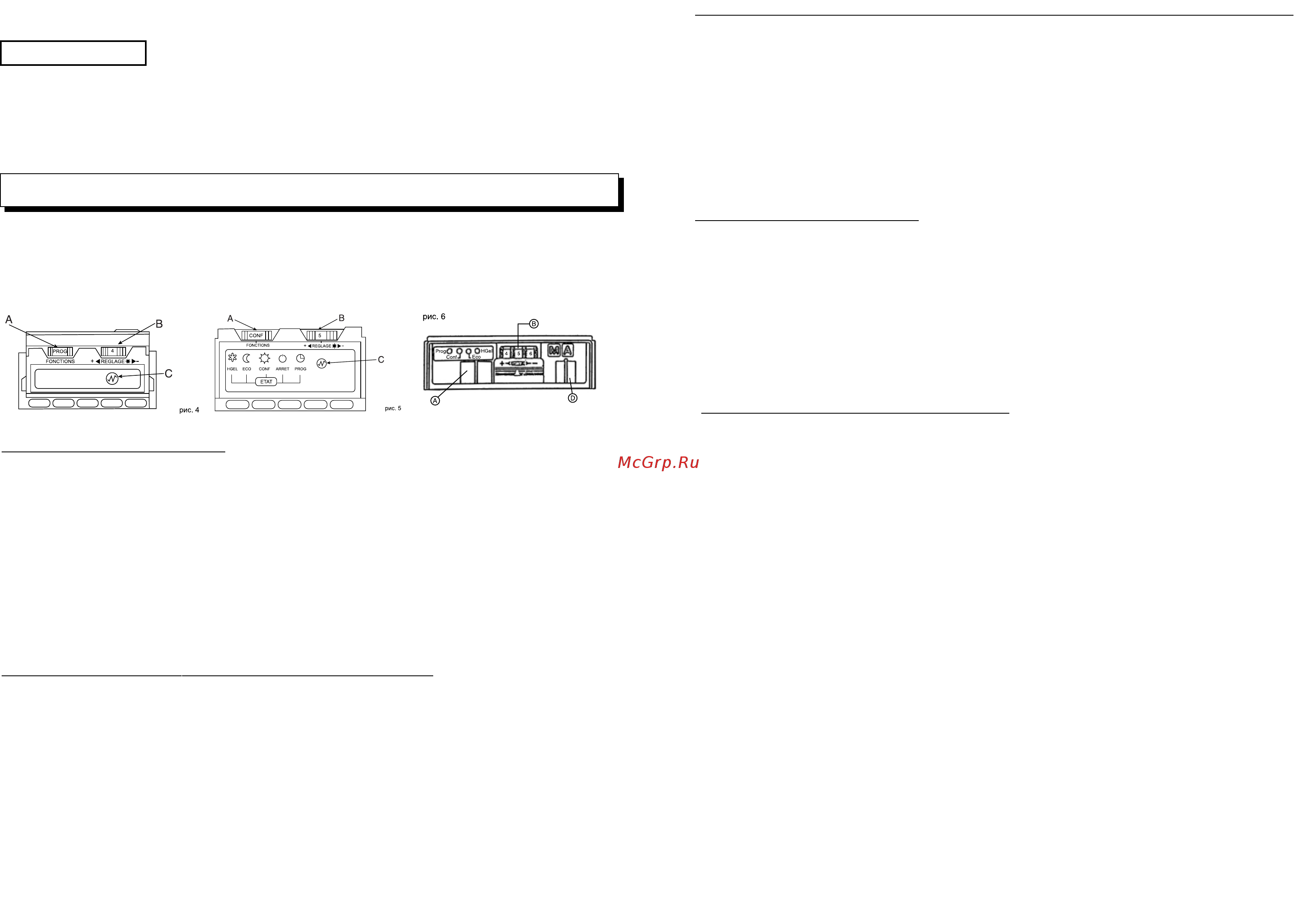

Блок управления прибора:
Переключатель режимов работы (A)
"Conf" комфортный режим
"Eco" экономичный режим
"Arret" отключение прибора
"Prog" программирование
"HGel" антизамерзающий режим (только для Melodie Evolution, Athenea Millenium, Verlys
Evolution)
Электронный термостат (B)
Индикатор работы (C)
Переключатель включения/отключения (D, только для модели Melodie Evolution мини
плинтус).
Регулировка температуры для комфортного режима
Переместите переключатель режимов работы (А) в положение "Conf", а термостат (В)
в максимальное значение. Загорится индикатор (С), указывающий, что прибор находит
ся в режиме обогрева. После достижения требуемой температуры в помещении, медлен
но поверните термостат в обратном направлении, пока не погаснет индикатор (С). Тер
мостат запоминает данное значение, и в дальнейшем будет автоматически поддержи
вать постоянную комфортную температуру в помещении.
Внимание!
Когда температура для комфортного режима установлена, не касайтесь больше тер
мостата, а работайте только на переключателе режимов работы.
Предупреждение:
При первом включении прибор может испускать синеватый пар. Это явление исчеза
ет через несколько минут работы прибора.
Использование режимов работы прибора для максимальной экономии
Если Вы находитесь в комнате. Переместите переключатель режимов работы в по
ложение "Conf". Установится температура, заданная для комфортного режима.
Если Вы отсутствуете в комнате или наступила ночь. Переместите переключатель
режимов работы на "Eco". Установится экономичный режим работы. При экономичном
режиме работы температура в комнате понижается приблизительно на 3°С ниже уста
новленной для комфортного режима.
Если Вы отсутствуете в помещение длительное время. Переместите термостат в по
ложение" " (для Axane) или переключатель режимов работы на “HGel” (для Melodie
Evolution, Athenea Millenium, Verlys Evolution) для включения антизамерзающего режи
ма. Температура в помещении будет поддерживаться на уровне 57 °С.
Советы по использованию
Для одной и той же температуры, установка электронного термостата на приборе
может быть различной для разных приборов, т.к. зависит от положения прибора в ком
нате и ее меблировки.
Если у вас несколько приборов, отрегулируйте переключатели режимов работы
идентичными способами на каждом приборе.
Если Вы используете камин, установите переключатель режимов работы на прибо
ре в положение "Eco".
Если прибор установлен в комнате с больным человеком, установите переключа
тель режимов работы на приборе в положение "Conf".
Работа в режиме программирования
При перемещении переключателя режимов работы в положение "Prog" управле
ние прибором передается автоматическому управляющему устройству (дополнитель
ная опция): кассетепрограматору или центральному пульту управления. Управляющие
устройства позволяют создать на основе всех подключенных обогревателях полноцен
ную систему отопления.
Использование автоматических управляющих устройств позволяет сэкономить до
25% электроэнергии. Переключение режимов работы выполняется автоматически, в
соответствии с выбранной программой.
Для обогревателей серии Axane предназначена кассетапрограматор Eco6, которая
позволяет управлять работой до 20 отопительных приборов с помощью управляющего
провода. Кассетапрограматор Eco6 имеет 7 предустановленных программ.
Для обогревателей серий Melodie Evolution, Athenea Millenium, и Verlys Evolution
предназначена кассетапрограмматор Memoprog, которая позволяет управлять рабо
той до 20 отопительных приборов с помощью управляющего провода. Кассетапро
грамматор Memoprog имеет 7 предустановленных программ и 1 программу, которую
может составить пользователь по своему усмотрению.
Центральные пульты управления совместимы с обогревателями всех серий и позво
ляют управлять работой до 60 отопительных приборов с помощью управляющего про
вода или радиосигнала.
Замечание:
Более подробную информацию о создании системы отопления и применении
различных типов управляющих устройств Вы можете получить у продавца или на
сайте www.noirot.ru.
В случае приобретения обогревателей с кассетой0программатором или цент0
ральным пультом управления требуйте Инструкцию по эксплуатации соответ0
ствующего управляющего устройства у продавца.
