2 Устройство и работа прибора

2.1 Описание работы прибора.

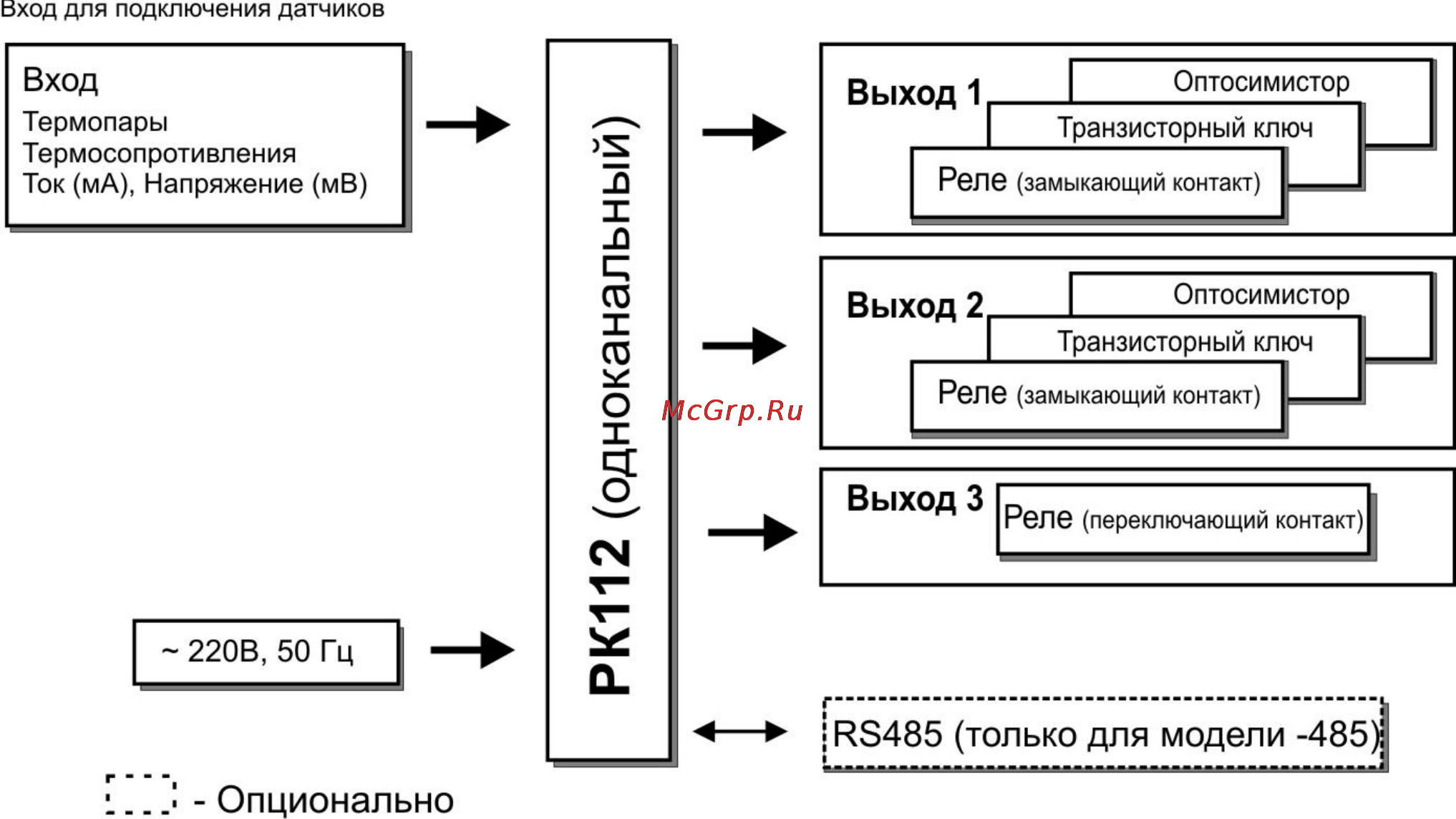

Функциональная схема одноканального прибора ТРИД РК112 представлена на

рисунке 1.

Рисунок 1

Прибор серии ТРИД РК112 осуществляет измерение температуры или другого

технологического параметра при помощи первичного преобразователя (датчика),

подключенного к измерительному входу прибора. Вход прибора допускает

подключение датчиков различного типа: термопары, термосопротивления, датчик со

стандартным токовым сигналом или сигналом напряжения. Измеренные физические

величины преобразуются в соответствующие значения и отображаются на цифро-

знаковом дисплее, расположенном на передней панели прибора.

Приборы серии ТРИД РК112 осуществляют регулирование параметров по

пропорционально-импульсному закону, управляя клапанами или задвижками с

помощью выходных устройств (электромагнитные реле, оптосимисторные ключи).

Приборы имеют ряд настроек, позволяющих более точно сконфигурировать регулятор

для работы с конкретным объектом.

Дополнительно приборы серии ТРИД РК112 могут быть оснащены релейным

выходом для осуществления аварийно-предупредительной сигнализации. Аварийно-

предупредительная сигнализация может работать в режиме контроля превышения

измеряемой величины над заданным предельным значением, снижения измеряемой

величины ниже заданного предельного значения или еѐ отклонения от заданного

значения более чем на заданную величину. Для выходного реле может быть выбрано

действие по срабатыванию сигнализации: включение либо отключение реле.

Модели серии ТРИД РК112-485 оснащены интерфейсом RS485 для

подключения к компьютеру. Приборы могут быть подключены к компьютеру
