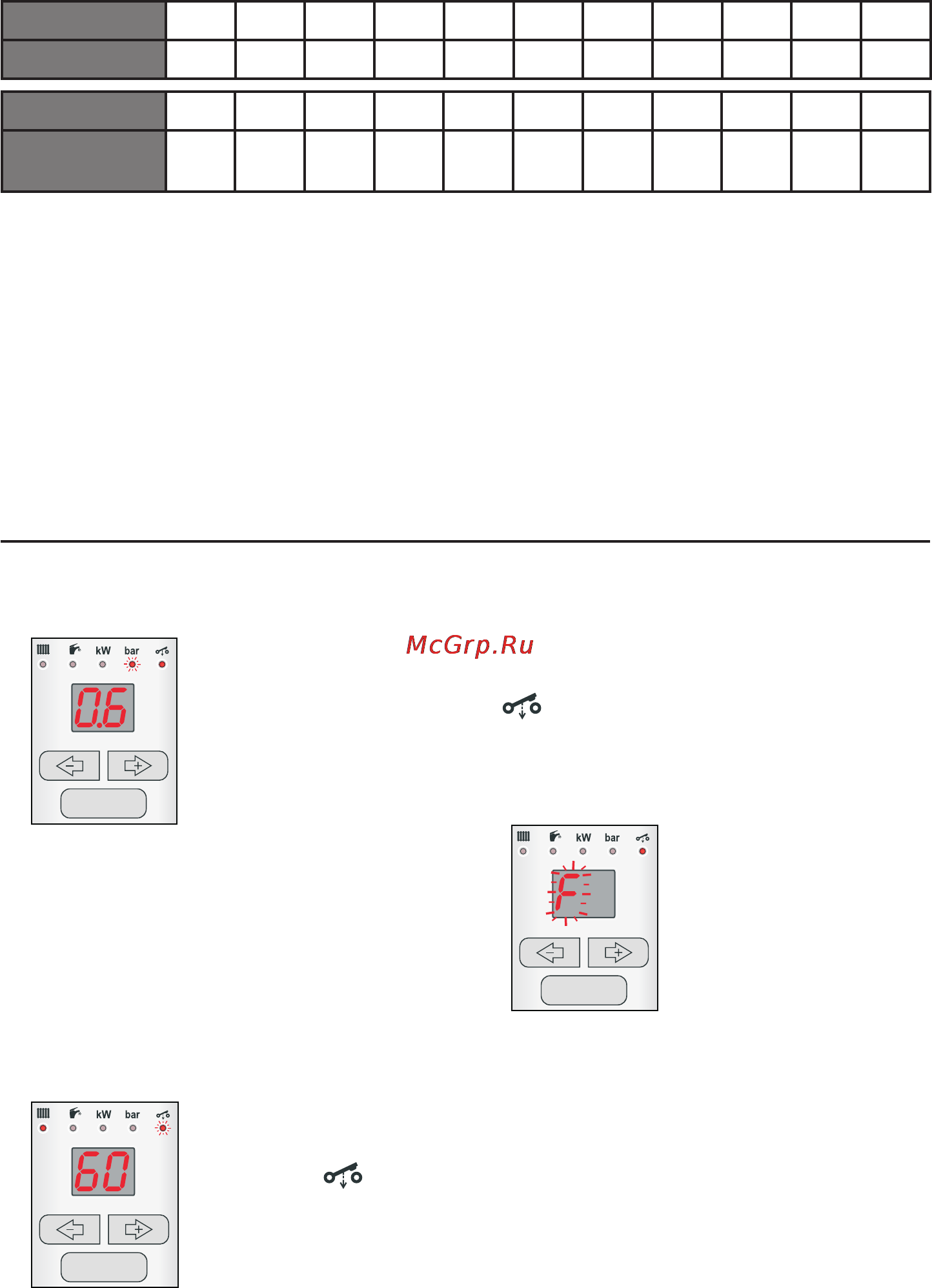

![Protherm скат 12кr 13 [10/40] Снижение давления воды в системе отопления](/views2/1176521/page10/bga.png)
10
Сообщения о неисправностях котла
Снижение давления воды в системе
отопления
MODE / OK
При падении давления
котловой воды в системе
отопления ниже 0,8 бар
светодиод «bar» начнет
мигать. Котел продолжает
работать. В этом случае
необходимо поднять
давление в системе
отопления до 1 - 2 бар
путем добавления воды в систему
отопления. После достижения необходимого
уровня давления воды в системе отопления
котел автоматически вернется к
нормальному режиму работы.
Если неисправность не удается устранить,
нужно обратиться в специализированную
сервисную организацию.
«Залипшее» реле
MODE / OK
В подобных случаях на
панели управления
котлом начнет мигать
светодиод
. Котел
будет стремиться
разлепить реле, а в
случае неудачи на
дисплее появится
сообщение об ошибке F41. Котел будет
работать на минимальный нагрев. После
отключения и повторного включения котел
начнет работать в рабочем режиме, но на
дисплее будет продолжать мигать светодиод
. Обратитесь в специализированную
сервисную организацию.
Сообщения об ошибках
MODE / OK
Неисправности котла
индицируются
посредством появления
кода неисправности на
дисплее. При этом,
начинает мигать буква
«F» вместе с
соответствующим
двузначным числом,
обозначающим код неисправности.
В данном случае это значит, что котел
вышел из строя, и встает необходимость
вызова квалифицированного специалиста.
дисплей
E- E0 E1 E2 E3 E4 E5 E6 E7 E8 E9
кривая
0 0,2 0,4 0,6 1,0 1,2 1,5 2,0 2,5 3,0 3,5
дисплей
P- P0 P1 P2 P3 P4 P5 P6 P7 P8 P9
требуемая
температура
20 15 16 17 18 19 21 22 23 24 25
Пример настройки наклона
эквитермической кривой
В случае выбора эквитермической
кривой 1 или 2 и желаемой температуры
отапливаемого помещения, отличной от 20
°C, например температуру 22 °C, смещение
эквитермической кривой будет происходить
как это указано на примере (рисунок
3). Параллельное смещение выбранной
кривой отопления 1 или 2 происходит
по оси “D” под углом 23°. В результате
при желаемой температуре воздуха в
помещении 22 °C и температуре наружного
воздуха 0°, авоматически рассчитанная
терморегулятором температура котловой
воды будет составлять около 55 °C.
Предупреждение: Если желаемая
температура воздуха в помещении еще
не установилась, или ее повышение
происходит слишком медленно, увеличьте
значение наклона кривой отопления.
