9

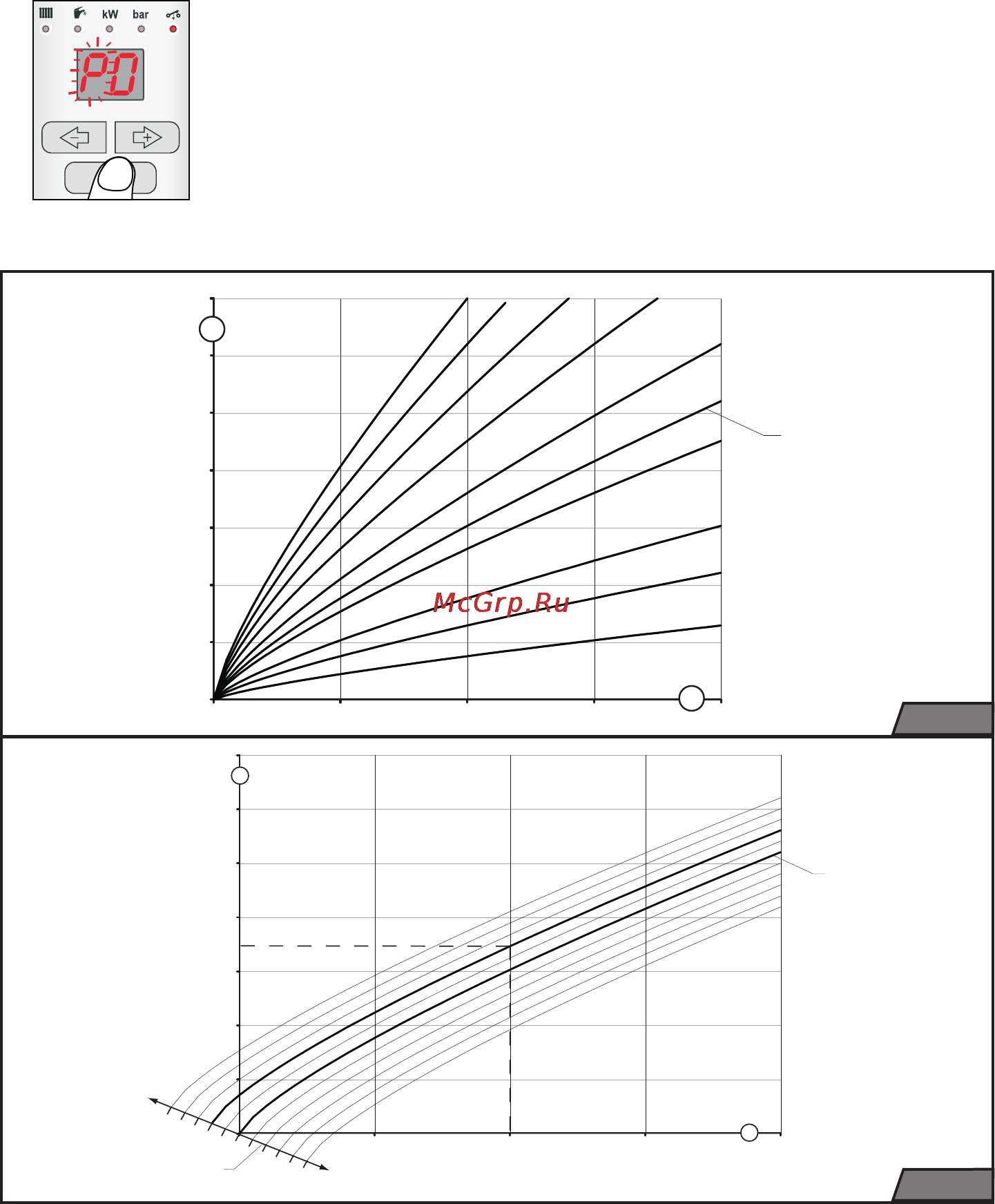

Настройка параметров смещения
эквитермической кривой
MODE / OK
Нажатием кнопки MODE/
OK в режиме отображения
параметра смещения
эквитермической кривой
перейдете в режим
настройки параметра
смещения
эквитермической кривой.
Переход в данный режим
индицируется миганием на дисплее котла
буквы «P». Посредством кнопок (+) и (-)
установите желаемое значение смещения
эквитермической кривой. Диапазон
настройки от P0 до P9. При выборе значения
"P-" смещения эквитермической кривой не
происходит. Нажатием кнопки MODE/OK
сохраните выбранное значение смещения
эквитермической кривой и вернитесь в
режим отображения смещения выбранной
эквитермической кривой – буква «P» на
дисплее котла перестанет мигать.
Рис. 2
20
30
40
50
60
70
80
90
-20-1001020
0,2
0,4
0,6
1
1,2
1,5
22,533,5
µ
¶
·
Рис. 3
40
50
60
70
80
90
-20-10010
20
15
22
25
µ
¶
·
¸
A – наружная температура
B – температура отопления
C – кривые отопления
D – выбор основания кривой (желаемая
температура воздуха в помещении)
