4.3 Описание выходных устройств.

В серии одноканальных приборов ТРИД ИСД101/201 представлены модели с

различными конфигурациями выходных устройств. В качестве выходных устройств

используются электромагнитные реле переключающий контакт и электромагнитные

реле замыкающий контакт. Характеристики и возможные варианты конфигурации

выходных устройств представлены в таблице 3.

Таблица 3 - Выходные устройства

Выходные устройства ИСД101/201

1В1Р

1В2Р

1В3Р

Электромагнитное реле переключающий контакт (220 В/5 А)

Электромагнитное реле замыкающий контакт (220 В/5 А)

4.4 Единицы измерения.

Приборы ИСД101/201 отображают давление в относительных величинах. Это

означает, что для получения абсолютных величин давления, например, в миллиметрах

ртутного столба, необходимо в настройках прибора указать параметры датчика, а

именно: верхний и нижний пределы измерения, а также соответствующий им ток

датчика (см. таблицу 6, пункт «параметры настройки линейного масштабирования»).

Если описание параметров датчика недоступно, необходимо подключить датчик

к магистрали с известным давлением (в пределах для данного типа датчика), и

зафиксировать результат в настройках прибора. Затем понизить/повысить давление, и

зафиксировать результат. На основе заданных значений прибор линейно преобразует

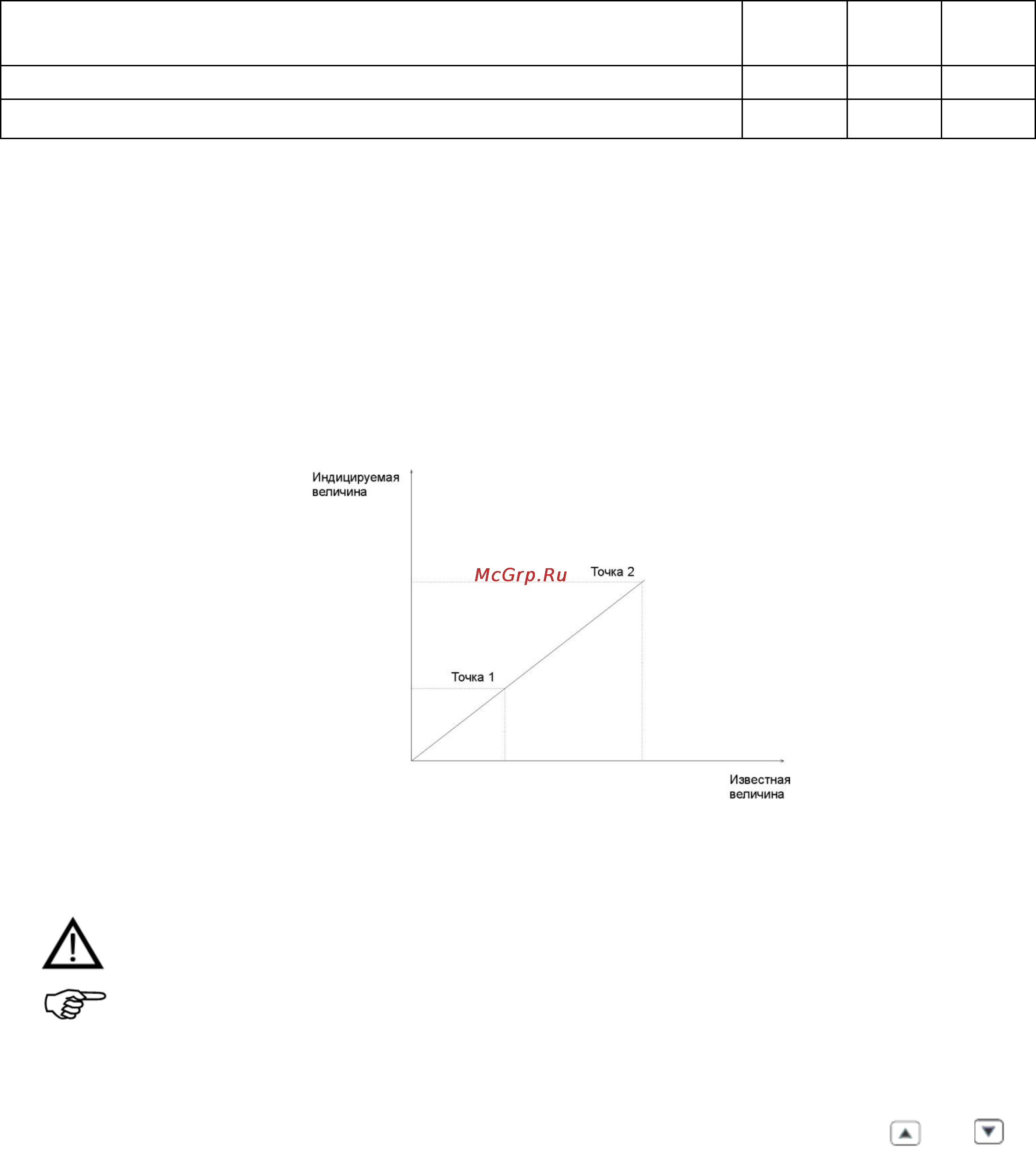

входную величину тока в индицируемое значение, см. рисунок 7.

Рисунок 7

5 Настройка

ВНИМАНИЕ! Прежде чем приступить к работе с прибором, внимательно

изучите эту инструкцию.

Пользователь может самостоятельно изменить параметры регулирования и

другие настройки прибора при помощи кнопок управления. Параметры,

задаваемые пользователем при программировании, сохраняются в энергонезависимой

памяти.

5.1 Оперативное изменение уставки.

Для оперативного изменения уставки нажмите и удерживайте кнопку или

в течение 1-2 секунд до появления на верхнем индикаторе надписи «А.SET», а на

нижнем индикаторе в мигающем режиме – значения уставки. Установив необходимое
