16
Раздел 6 «Настройка интерфейса» предназначен для настройки интерфейса
RS485, программируемые параметры данного раздела представлены в таблице 9.

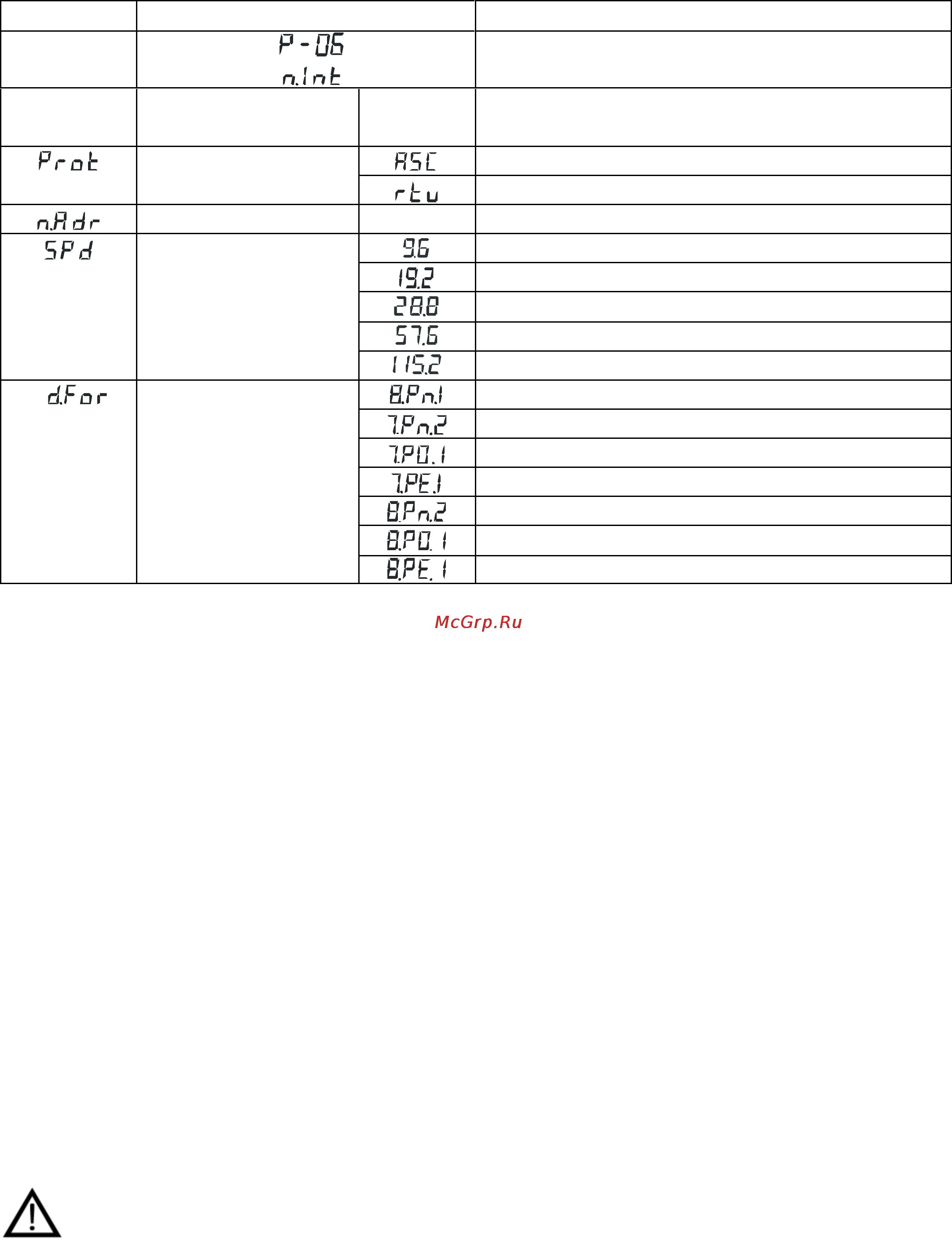

Таблица 9 – Программируемые параметры
№ раздела
Обозначение раздела
Название раздела
6
настройка интерфейса RS485
(только для серии 201)
Обозначение
параметра
Название
параметра
Значение
параметра
Комментарии
протокол обмена
данными
Modbus-ASCII
Modbus-RTU
сетевой адрес
от 1 до 255
сетевой адрес прибора
скорость передачи
9600 бит/секунду
19200 бит/секунду
28800 бит/секунду
57600 бит/секунду
115200 бит/секунду
режим настройки
порта
8 bit, четность: none, 1 stop bit
7 bit, четность: none, 2 stop bit
7 bit, четность:odd, 1 stop bit
7 bit, четность: even, 1 stop bit
8 bit, четность: non, 2 stop bit
8 bit, четность: odd, 1 stop bit
8 bit, четность: even, 1 stop bit
6 Монтаж и подключение прибора
6.1 Монтаж прибора.
Подготовить вырез в щите в соответствии с чертежом, представленном на
рисунке 2, обеспечить доступ к прибору с задней стороны щита.
Вставить прибор в соответствующий вырез в щите.
Вставить фиксаторы в пазы боковых стенок корпуса.
Винтами притянуть переднюю панель прибора к щиту, не прилагая
больших усилий.
6.2 Указания по подключению датчиков.
По возможности линии связи прибора с датчиком рекомендуется
экранировать.
Сигнальные линии датчика по возможности должны находиться
максимально отдаленно от силовых цепей и источников мощных силовых помех.
Для предотвращения возможного влияния на работу прибора мощных
коммутационных помех в сети питания, линии питания прибора и линии питания
мощных силовых устройств следует проводить отдельными проводниками.
6.3 Указания по подключению прибора.
Выполнить подключение к сети питания согласно схеме, представленной
на рисунке 9.
Будьте особенно внимательны при подключении питания прибора (220 В).
Подключение проводов питания необходимо проводить строго в соответствии
со схемой подключения. Ошибки, допущенные при подключении прибора,
