2.2.2. На задней панели прибора расположен разъемный клеммный соединитель

для подключения первичных преобразователей, сетевого питания, цепей коммутации.

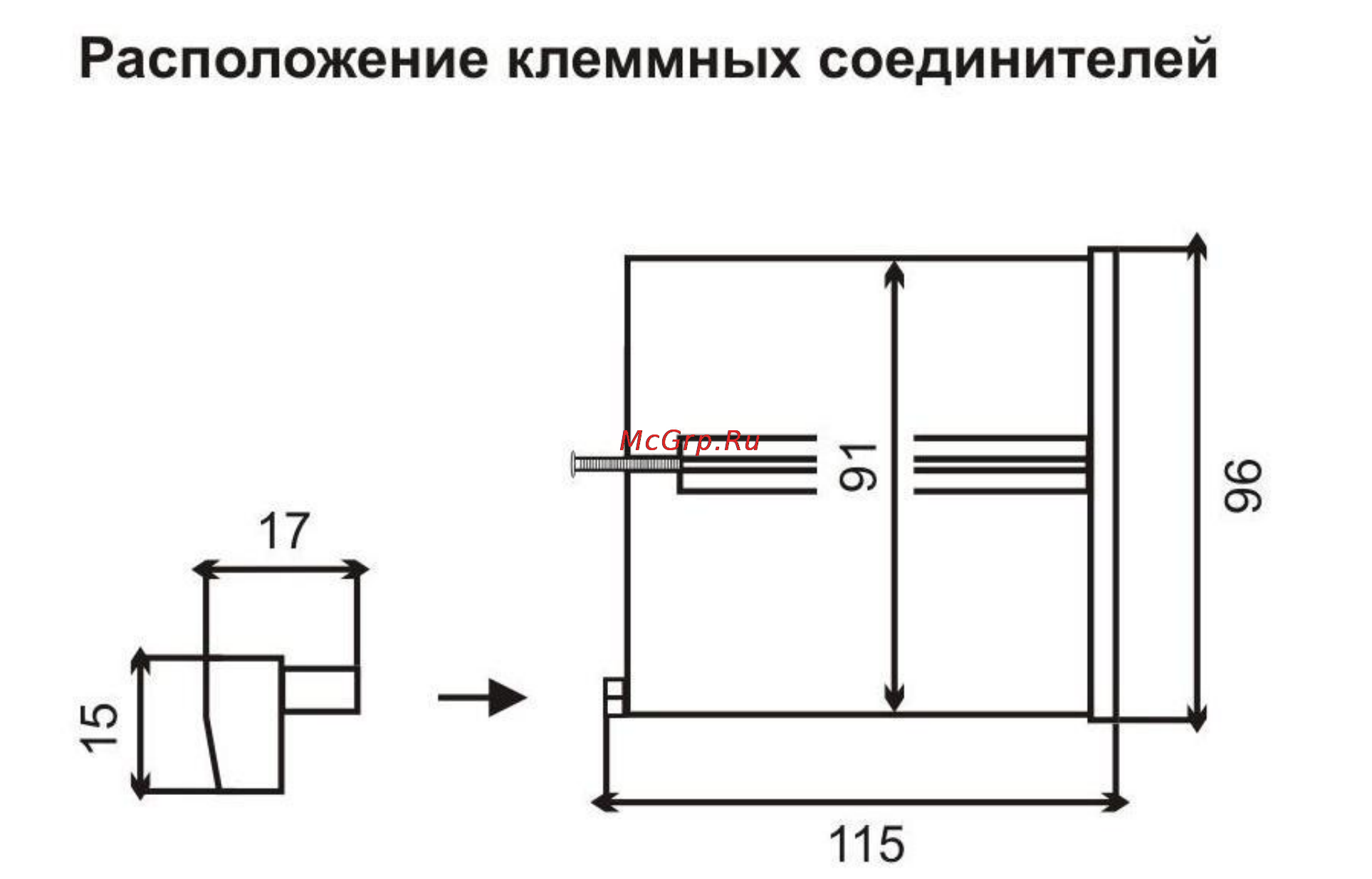

Расположение клеммных соединителей представлено на рисунке 3.

Рисунок 3

2.2.3. На лицевой панели прибора ТРИД ИСД101/201 находится дисплей для

отображения информации и кнопки управления прибором. Для индикации

измеренных значений используется четырёхразрядный светодиодный дисплей с

высотой символов 20 мм. Для отображения заданных значений контролируемой

величины и для вывода сообщений используется четырёхразрядный светодиодный

дисплей с высотой символов 14 мм. Для индикации состояний выходных сигналов

приборы имеют одиночные светодиодные индикаторы. Описание элементов

управления и индикации приведено на рисунке 4.
