Раздел 4 «Входы» предназначен для настройки входных параметров,
программируемые параметры данного раздела представлены в таблице 7.

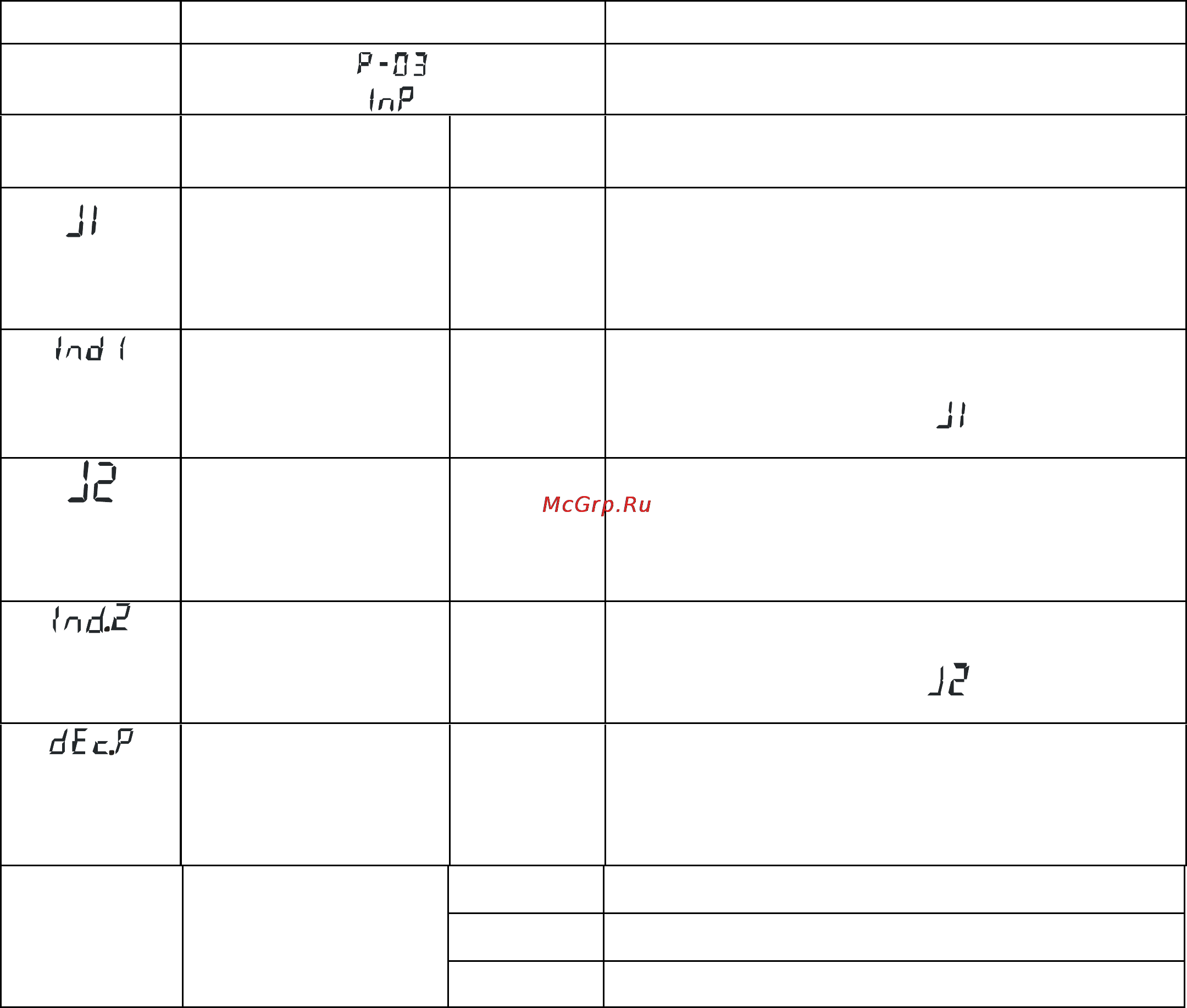

Таблица 7 – Программируемые параметры
№ раздела
Обозначение раздела
Название раздела
3
Входы
Обозначение
параметра
Название
параметра
Значение
параметра
Комментарии
параметры
настройки
линейного
масштабирования
0…20.00
точка 1.
значение входного тока (мА)
-999…9999
точка 1.
индицируемое значение, соответствующее
установленному значению
параметры
настройки
линейного
масштабирования
0…20.00
точка 2.
значение входного тока (мА)
-999…9999
индицируемое значение, соответствующее
установленному значению
0
0.0
0.00
0.000
позиция десятичной точки
A.SPD
скорость
обновления АЦП
Lo
период измерения 1/4 сек
Nor
период измерения 1/8 сек
Hi
период измерения 1/16 сек
