Раздел 5 «Неисправность датчика» предназначен для настройки реакции на
неисправность датчика, программируемые параметры данного раздела представлены в
таблице 8.

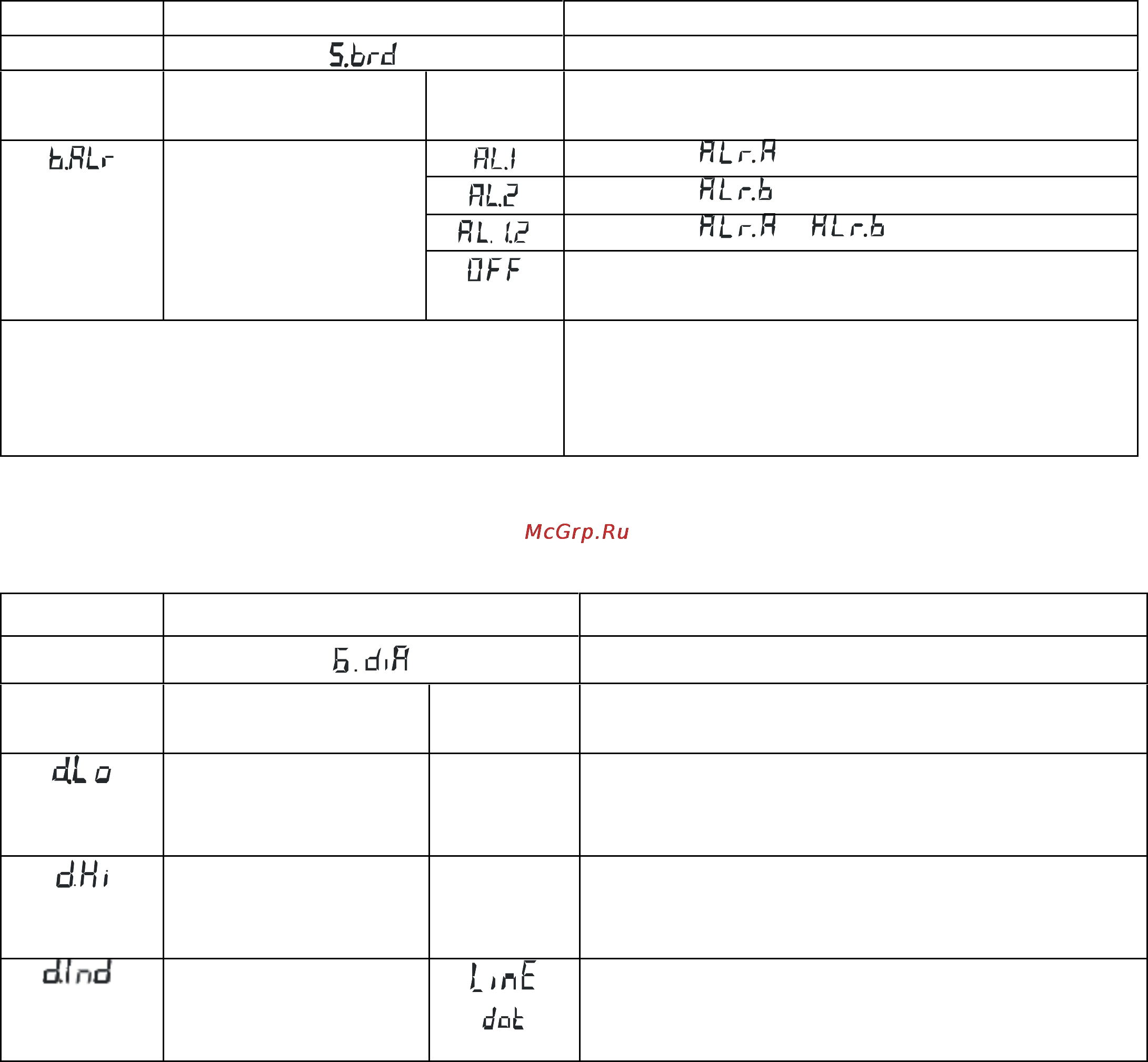

Таблица 8 – Программируемые параметры
№ раздела
Обозначение раздела
Название раздела
5
реакция на неисправность датчика *
Обозначение
параметра
Название
параметра
Значение
параметра
Комментарии
выход на
сигнализацию
вывод на
вывод на
вывод на и
при неисправности датчика аварийные реле
не срабатывают
* фактором, указывающим на
неисправность датчика, является выход
входного сигнала за предел 25мА, либо
переход его в отрицательную область
Раздел 6 «Настройка графической шкалы», предназначен для выбора
графической шкалы, программируемые параметры данного раздела представлены в
таблице 9.
Таблица 9 – Программируемые параметры
№ раздела
Обозначение раздела
Название раздела
6
настройка графической шкалы
Обозначение
параметра
Название
параметра
Значение
параметра
Комментарии
нижний предел
отображаемого
значения
соответствует диапазону измерения
выбранного датчика
верхний предел
отображаемого
значения
соответствует диапазону измерения
выбранного датчика
режим работы
LinE - шкала отображается в виде линии,
dot - шкала отображается в виде
одиночного маркера.
