1. Для регулировки кронштейна необходимо ослабить регулировочный

винт (рис 9).

2. Отрегулируйте положение ТВ.

3. Зафиксируйте регулировочный винт (рис 9).

Размеры крепления: VESA 75x75мм, VESA 100x100мм.

Диагональ телевизора: до 27’’.

Максимальный вес нагрузки: 11кг.

Максимальный угол наклона 150.

Максимальный угол поворота 1800.

Расстояние от стены 7 - 38см.

Уважаемые покупатели!

Обратите внимание, что технические характеристики, дизайн и алгоритмы

работы устройства могут быть изменены без предварительного уведомле-

ния! Все иллюстрации, приведенные в данной инструкции, являются схе-

матическими изображениями объектов и могут отличаться от их реального

внешнего вида.

Производитель устанавливает срок службы изделия 2 года.

Производитель:

East Kit Electronics (Shanghai) Co., Ltd.,

Китай, №.2618 GUDAI RD. SHANGHAI

201100, CHINA

Компания Ист Кит Электроникс(Шанхай),

Китай, Шанхай, 201100, ул. Гудай № 2618.

Сделано в Китае

3 4

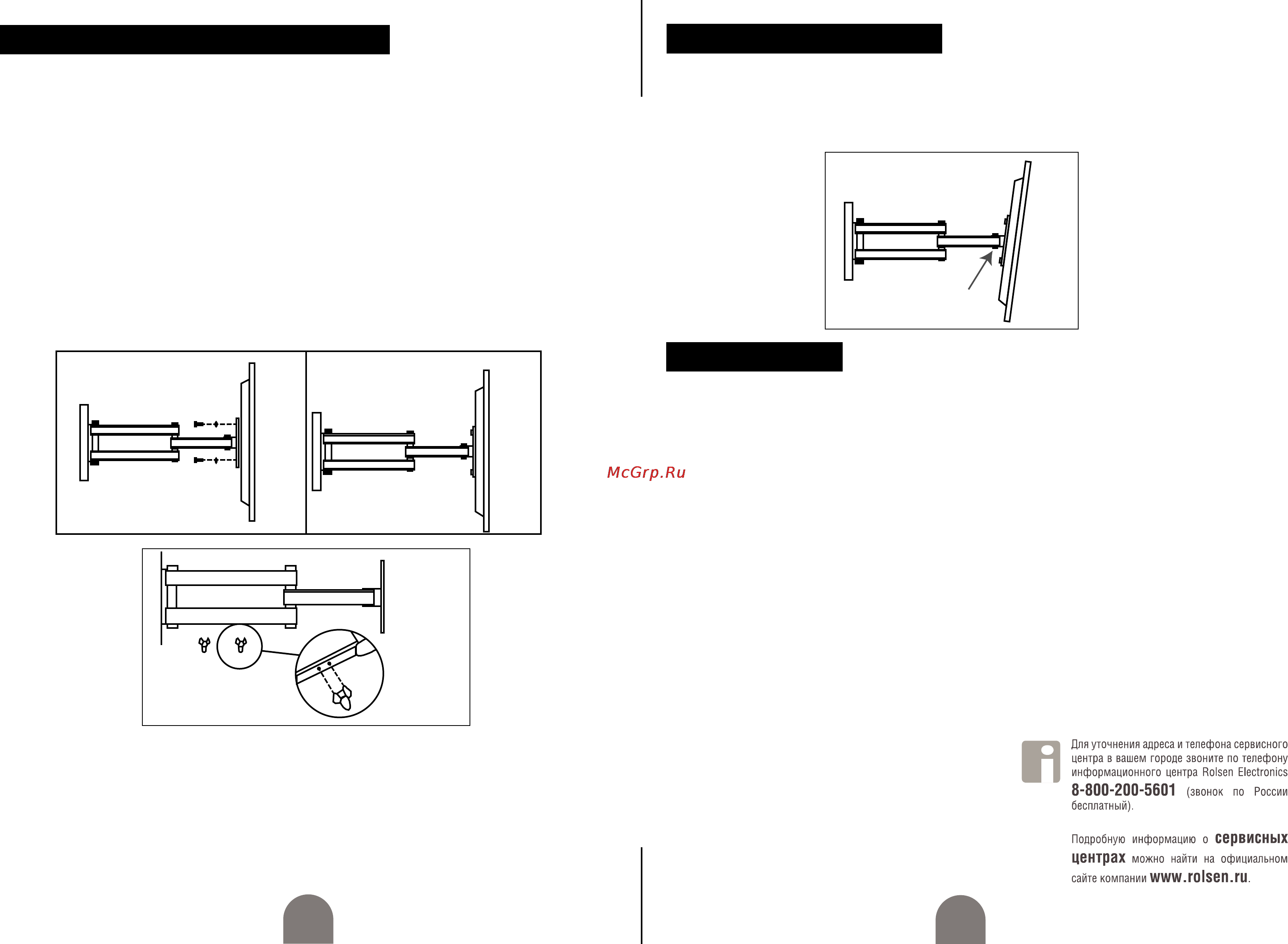

КРЕПЛЕНИЕ КРОНШТЕЙНА К ТЕЛЕВИЗОРУ

ХАРАКТЕРИСТИКИ

РЕГУЛИРОВКА КРОНШТЕЙНА

1. Приложите кронштейн (ТВ часть) к задней панели ТВ и закрутите винты

в соответствующие крепежные отверстия. В случае необходимости

используйте шайбы входящие в набор.

2. Установите клипсы для укладки проводов в посадочные места как пока-

зано на рисунке 8.

ВНИМАНИЕ: Убедитесь, что присоединительные размеры для крепления

кронштейна на вашем телевизоре соответствуют данному кронштейну. Так же

обратите внимание, что в наборе может присутствовать несколько типов

винтов. Выберите винты, подходящие для креплений, расположенных на

вашем ТВ.

Рис. 7

Рис. 8

Рис. 6

Рис. 9
