Rolsen RWM-140 Инструкция по эксплуатации онлайн

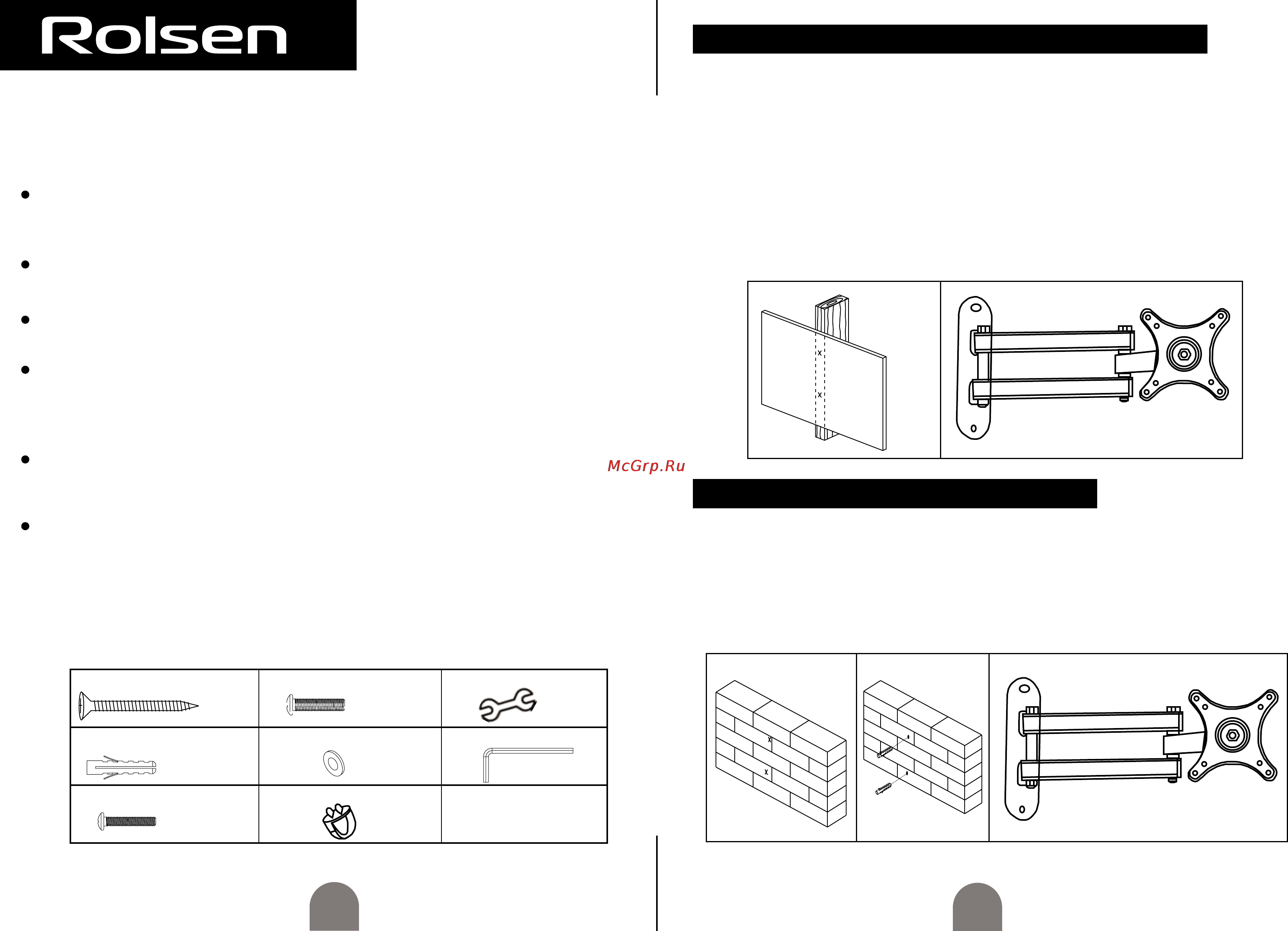

РУКОВОДСТВО ПО УСТАНОВКЕ.
МЕРЫ ПРЕДОСТОРОЖНОСТИ:
КОМПЛЕКТАЦИЯ:
1. Кронштейн.
2. Крепёжные элементы.
RWM-140
Внимательно прочитайте данное руководство перед началом установки.
Если вы не уверены в какой либо части процесса установки, то свяжитесь
со специалистом.
Перед установкой кронштейна убедитесь в том, что ваша стена
способна выдержать вес крепежа с установленным телевизором.
Подготовьте все необходимые инструменты и оборудование для
установки кронштейна.
Убедитесь в том, что ваш телевизор (монитор) имеет соответствующие
места крепления, подходящие для использования данного кронштейна.
Так же обратите внимание на рекомендации производителя ТВ по уста-
новке вашего ТВ на кронштейн.
Данный кронштейн рассчитан на максимальный вес нагрузки 11кг. Если вы
установите нагрузку больше данного значения, то есть вероятность
выхода кронштейна из строя.
Для правильной установки следуйте всем нижеследующим инструкциям.
1. Для крепления кронштейна к стене, сделанной из гипсокартона,
необходимо определить расположение несущего профиля, к которому
прикреплен гипсокартон.
2. Приложите кронштейн к стене так, чтобы центральные монтажные
отверстия располагались по центру профиля (рис. 1).
3. Сделайте отметки на стене для двух центральных отверстий (рис.1).
4. Просверлите отверстия для саморезов в профиле.
5. Закрутите саморезы в сделанные отверстия, не устанавливая
кронштейн. Оставьте зазор между головкой самореза и стеной ~5мм
(рис. 2).
1. Приложите кронштейн к стене.
2. Отметьте отверстия для крепления на стене как показано на рис. 3.
3. Просверлите отверстия для дюбелей в стене.
4. Вставьте дюбели в просверленные отверстия, как показано на рис. 4.
5. Прикрепите кронштейн к стене используя саморезы из крепёжного
набора (рис. 5).
1 2
УСТАНОВКА КРОНШТЕЙНА НА СТЕНУ ИЗ ГИПСОКАРТОНА
УСТАНОВКА КРОНШТЕЙНА НА БЕТОННУЮ СТЕНУ
1. Шуруп (x2 шт.)
2. Дюбель (x2 шт.)
4. Винт M4x10 (x4 шт.)
5. Винт M5x16 (x4 шт.)
3. Шестигранный ключ
6. Гаечный ключ
7. Шайба (×4 шт.)
8. Клипса (×2 шт.)
Рис. 1 Рис. 2
Рис. 3
Рис. 4 Рис. 5
